Yamaha DSP-AX457 User Manual

21
RX-V557/HTR-5850/DSP-AX557
RX-V457/HTR-5840/DSP-AX457
7. Removal of MAIN (1), (5) and POWER (1), (2) P.C.B.s
a. Remove CB354. (Fig. 5)
b. Remove 2 screws (0), 2 screws (A) and 3 screws (B).
(Fig. 5)
c. Remove MAIN (1), (5) and POWER (1), (2) P.C.B.s. (Fig. 5)
When checking the P.C.B.:
• Put a Cloth over the equipment. Put the MAIN (1), (5), and
POWER (1), (2) P.C.B.s together with the heat sink upright
on the Cloth and check them. (Fig. 6)
• Reconnect all cables (connectors) that have been
disconnected.
• When connecting the flat cable, use care for the polarity.
• The P.C.B. removed from the rear panel does not work
because its grounding is loose. Be sure to connect the
ground of each P.C.B. to the chassis or GND with a jumper
wire or the like.
Fig. 6
Fig. 5
7. MAIN（1）、（5）、POWER（1）、（2）P.C.B.の外し方
a. CB354を外します。（Fig.5）
b.
0
のネジ2本、
A
のネジ2本、
B
のネジ3本を外します。（Fig.5）
c. MAIN（1）、（5）、POWER（1）、（2）P.C.B.を取り外します。
（Fig.5）
P.C.B.チェックをする場合には
・ 布を敷きます。その上にMAIN（1）、（5）、POWER（1）、（2）
P.C.B.をヒート シ ン クと 一 緒 に 立 て て チ ェッ クし ます 。（Fig.
6）
・ 外したケーブル（コネクター）をす べ て 接 続してください。
・フラットケーブルを接続する際、極性に注意してください。
・ リアパネルから外したP.C.B.はアースが浮いて動作しません
ので、各P.C.B.のアースをリード線等でシャーシまたはGND
に接続してください。
A
0
0
B
B
POWER (1) P.C.B.
POWER (2) P.C.B.
MAIN (5) P.C.B.
MAIN (1) P.C.B.
CB354
Cloth
布

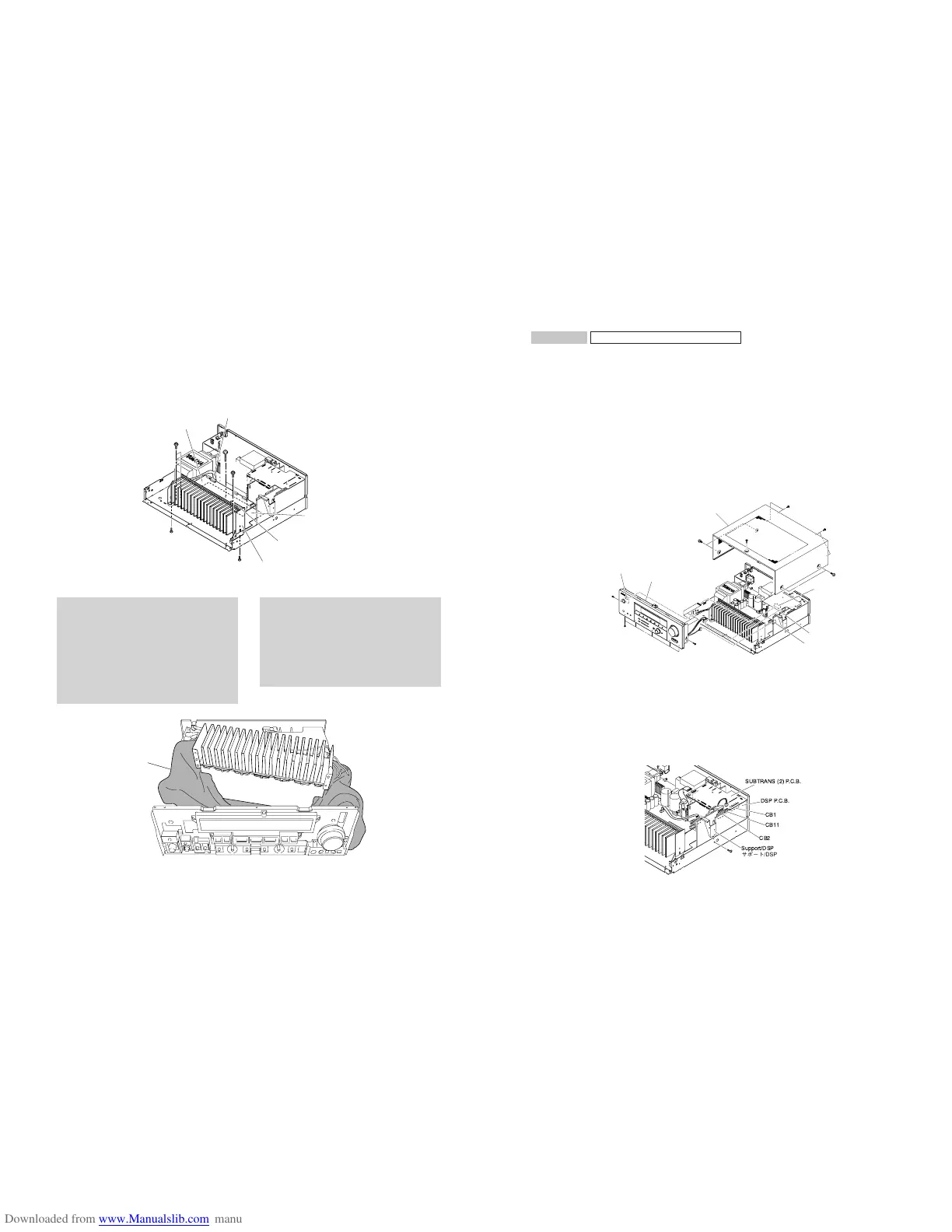

■ DISASSEMBLY PROCEDURES/分解手順
HTR-5850 RX-V457/HTR-5840/DSP-AX457
Fig. 1
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 4 screws (1) and 5 screws (2). (Fig. 1)
b. Slide the Top Cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel Unit
a. Remove 7 screws (3) and then slide the Front Panel Unit
forward. (Fig. 1)
b. Loosen the harness fixture fixing the cable.
c. Remove CB306, CB309, CB456 and CB863 and then remove
the Front Panel Unit. (Fig. 1)
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1.トップカバーの外し方
a.
1
のネジ4本、
2
のネジ5本を外します。（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。（Fig.1）
2. フロントパネルユニットの外し方
a.
3
のネジ7本を外し、フロントパネルユニットを前 方へ 引き出しま
す。（Fig.1）
b. ケーブルを固定している束線止めをゆるめます。
c. CB306、CB309、CB456、CB863を外し、フロントパネル ユ
ニットを取り外します 。（Fig.1）
Fig. 2
3. DSPP.C.B.の外し方
a. 4のネジ1本を外します。（Fig.2）
b. 5のネジ6本を外します。（Fig.3）
c. CB2、CB11を外します。（Fig.2）
d. SUBTRANS（2）P.C.B.を上部に浮かせCB1を外します。（Fig.
2）
e. DSPP.C.B.をサポート/DSPと共に取り外します。（Fig.2）
3. Removal of DSP P.C.B.
a. Remove 1 screw (4). (Fig. 2)
b. Remove 7 (HTR-5850), 5 (RX-V457, HTR-5840) screws (5).
(Fig. 3)
c. Remove CB2 and CB11. (Fig. 2)
d. Lift up the SUBTRANS (2) P.C.B. and remove the CB1. (Fig. 2)
e. Remove the DSP P.C.B. with the Support/DSP. (Fig. 2)
1
1
3
3
3
2
2
2
CB309
CB306
CB456
Top Cover
トップカバー
Front Panel Unit
フロントパネルユニット
CB863
4
SUBTRANS (2) P.C.B.
DSP P.C.B.
CB1
CB11
CB2
Support/DSP
サポート/DSP
