RX-V557/HTR-5850/DSP-AX557
RX-V457/HTR-5840/DSP-AX457
24
RX-V557/HTR-5850/DSP-AX557
RX-V457/HTR-5840/DSP-AX457

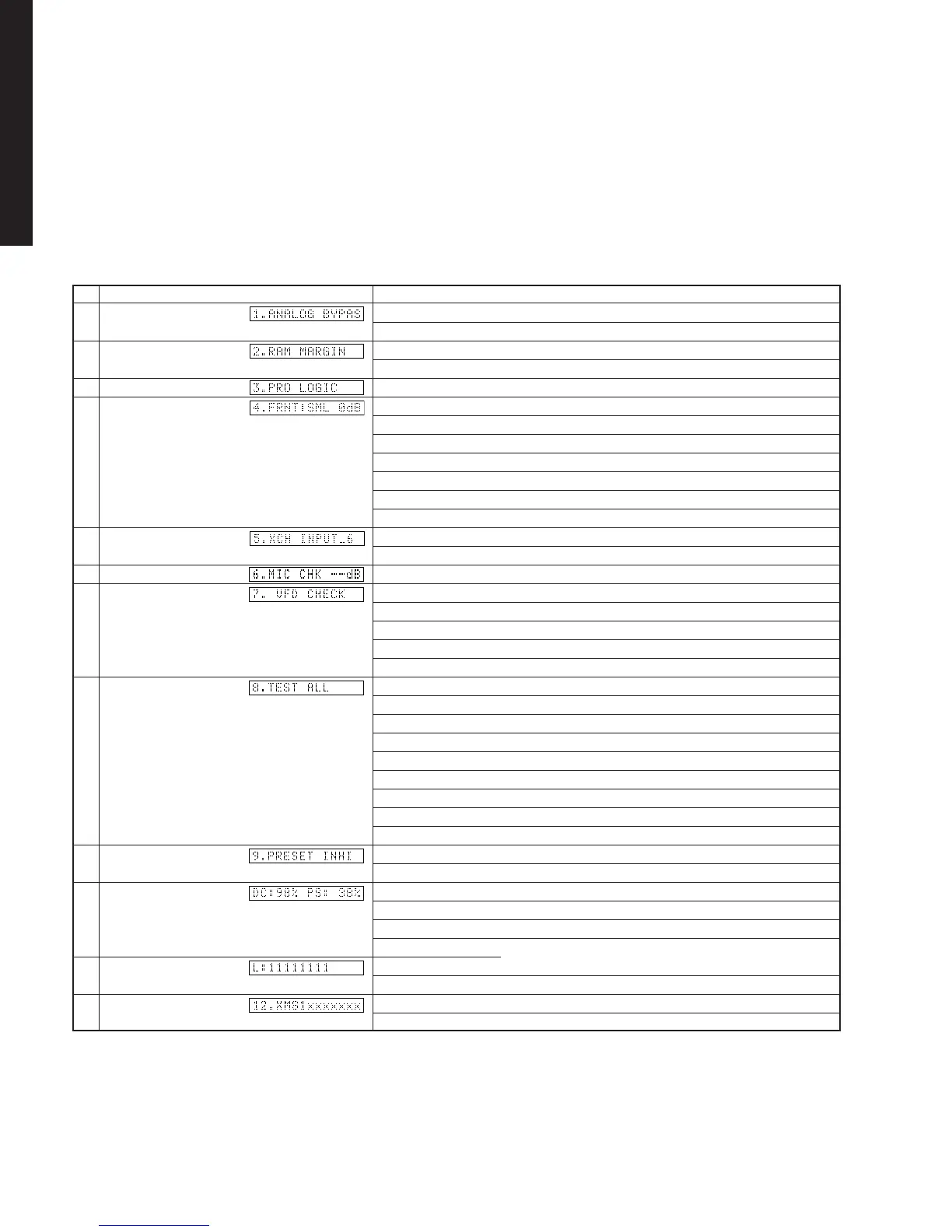

No DIAG menu sub-menu
1 BYPASS 1. ANALOG BYPASS
2. DSP BYPASS
2 RAM THROUGH 1. RAM MARGIN
2. RAM FULL BIT
3 PRO LOGIC 1. PRO LOGIC
4 SPEAKERS SET 1. FRNT: SML 0dB
2. CENTER: NONE
3. LFE/B: FRNT
4. Pres Mix: 5ch
5. FRNT GAIN1
6. FRNT GAIN2
7. SURR B Check
5 EXT-INPUT 1. 6CH INPUT_6
2. 6CH INPUT_8
6 MIC CHECK MIC CHK --dB (Not applied to these models /このモデルには適用されません)
7 DISPLAY CHECK 1. VFD CHECK (Initial display / 初期表示)
2. VFD DISP OFF (All segments OFF / 全セグメント消灯)
3. VFD DISP ALL (All segments ON 100% / 全セグメント点灯100%)
4. VFD DIMMER (All segments ON 50% / 全セグメント点灯50%)
5. CHECKED PATTERN (ON in lattice / 格子状点灯)
8 MANUAL TEST 1. TEST ALL
2. TEST FRNT L
3. TEST CENTER
4. TEST FRNT R
5. TEST SURR R
6. TEST SB R
7. TEST SB L
7. TEST SURR L
8. TEST LFE (Test Tone 35-250 Hz)
9 FACTORY PRESET 1. PRESET INHI (memory initialization inhibited / メモリーの初期化禁止)
2. PRESET RSRV (memory initialized / メモリーの初期化)
10 AD DATA CHECK 1. DC/PS (protection)
2. THM
3. IMP SW/POWER LIMIT
4. K0/K1 (panel key)
11 V_CONV_STATUS 1. LOW BYTE (Not applied to these models /このモデルには適用されません)
2. HIGH BYTE (Not applied to these models /このモデルには適用されません)
12 XM 1. XMS1 (Not applied to these models /このモデルには適用されません)
2. XMS2 (Not applied to these models /このモデルには適用されません)
■ SELF DIAGNOSIS FUNCTION (DIAG)／自己診断機能（ダイアグ）
This unit has self diagnosis functions that are intended for
inspection, measurement and location of faulty point.
There are 20 DIAG menu items, each of which has sub-
menu items.
Listed in the table below are menu items and sub-menu
items.
Note that not all menu items listed will apply to the models
covered in this service manual.
本機には、検査、測定、不良個所の発見を目的にした自己診断機
能（ダイアグ）があります。
ダイアグメニューは20個あり、そのそれぞれにサブメニューがあ
ります。（ダイアグのメニュー操作は本体で行います。） 下表は
メニュー一覧です。
下表の全メニュー項目が、このサービスマニュアル記載のモデル
に適用されるとは限りません。
