–15–
EAA00202

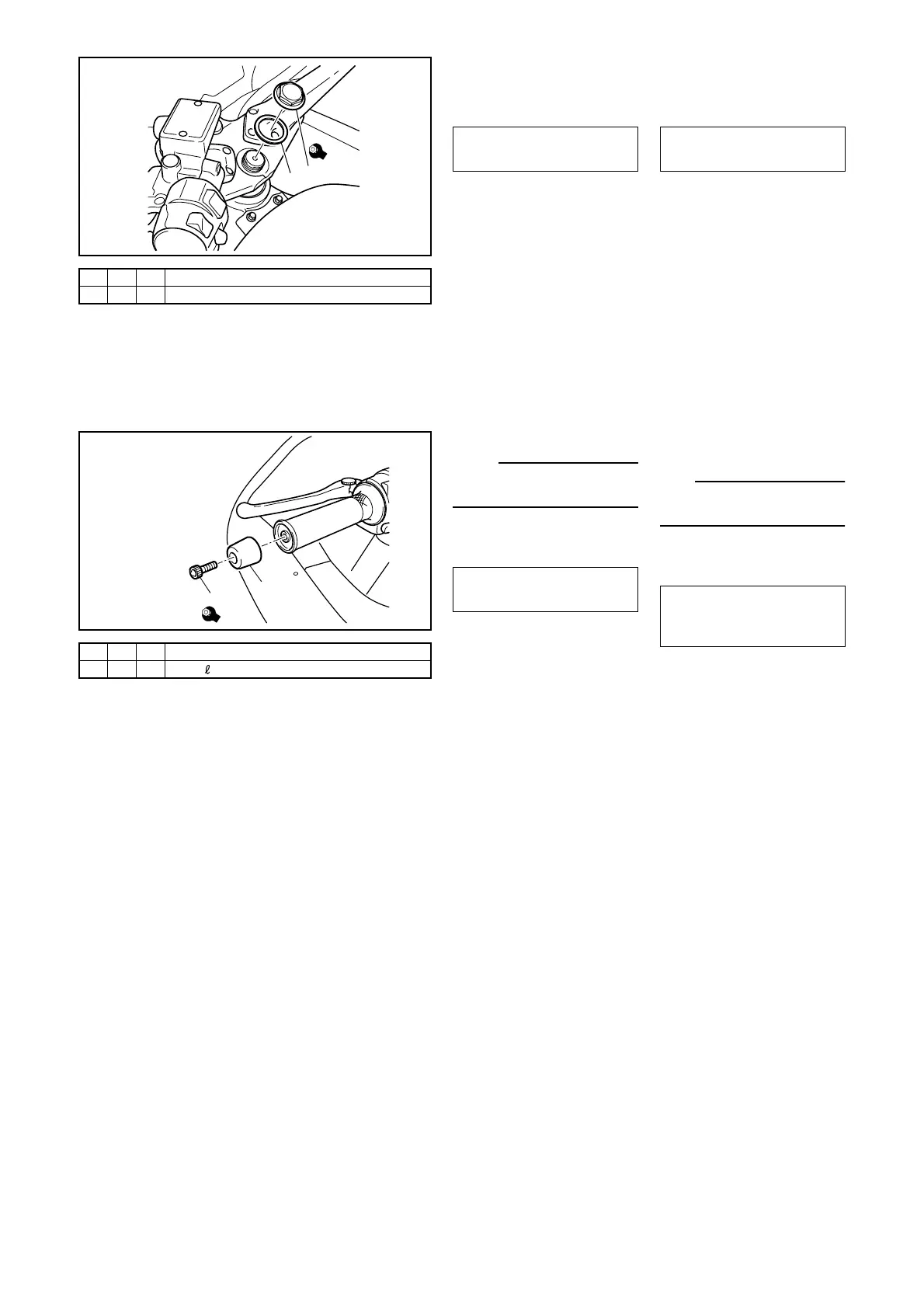

1. HANDLEBAR
A: Tighten the steering stem nut
to specification.
Steering stem nut:
115 Nm (11.5 m • kg)
2. GRIP ENDS
NOTE:
Leave a 1 ~ 3 mm gap between
the grip and the grip end.
A: Tighten the hexagon socket
bolts to specification.
Hexagon socket bolt:
4.0 Nm (0.4 m • kg)
FAA00202
1. GUIDON
A: Serrer l’écrou de direction au
couple spécifié.
Écrou de direction:
115 Nm (11,5 m • kg)
2. EXTRÉMITÉ DE
POIGNÉES
N.B.:
Laisser un écart de 1 à 3 mm entre la
poignée et l’extrémité de poignée.
A: Serrer les vis à tête hexagonale à
pans creux au couple spécifié.
Vis à tête hexagonale à pans
creux:
4,0 Nm (0,4 m • kg)
1V1
2V1
1
2
115
A
1V2
2 V 2 d = 6, = 35
1
2
4
A
