–25–

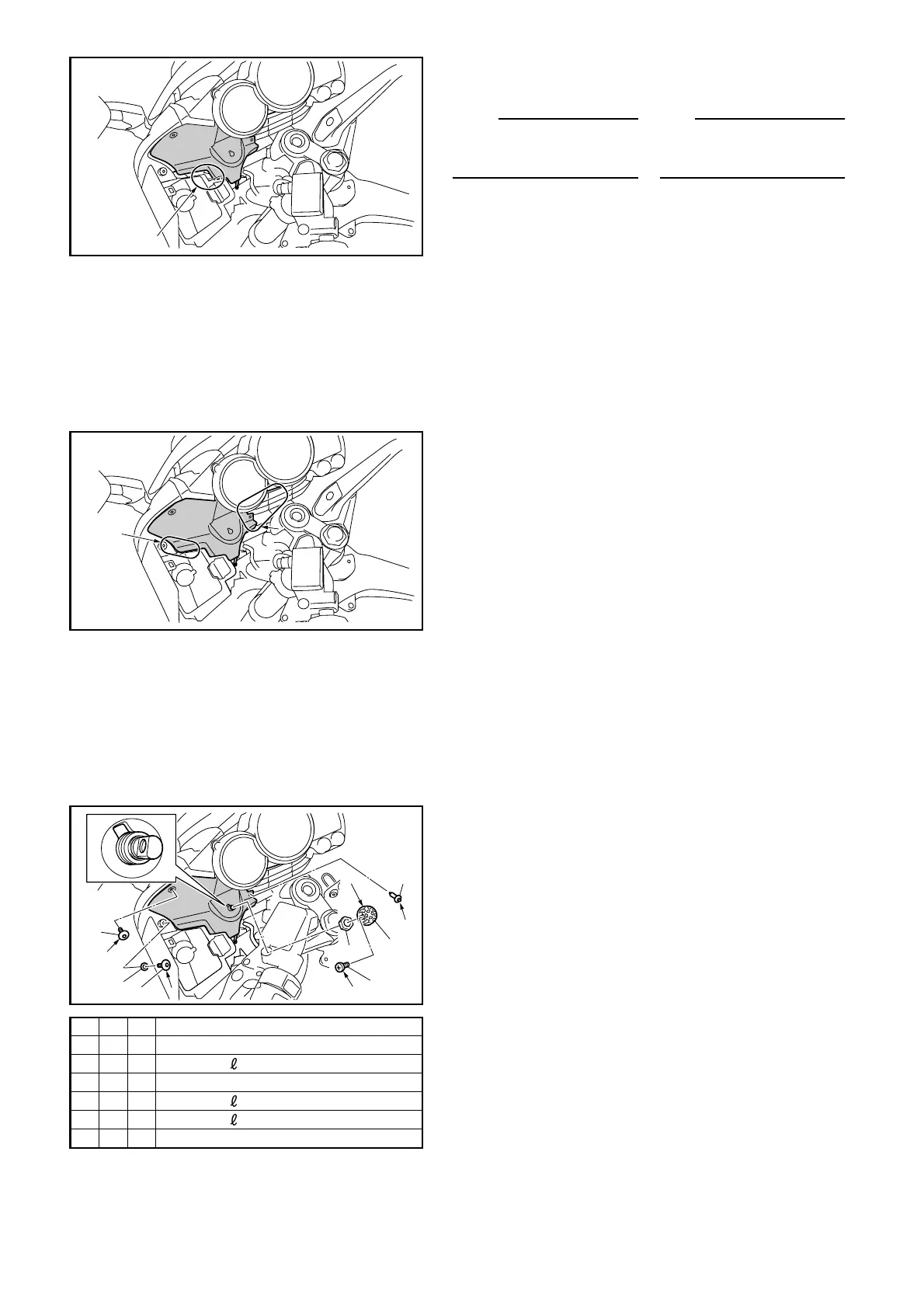

D: Fit inner panel 2 under the
right side of the accessory
box.
NOTE:
Pull the front cowling assembly
outward when fitting the panel
under the accessory box.
E: Fit the lower left corner of
inner panel 2 into the front
cowling assembly in front of
the accessory box, making
sure to align the bolt hole in
the panel with the bolt hole in
the cowling.
F: Push inner panel 2 inward,
under the meter assembly.
G: Insert the adjusting knob shaft
into the hole in inner panel 2,
making sure to align the pro-
jection on the shaft’s sleeve
with the slot in the panel, and
then install the nut.
H: Apply locking agent (LOC-
TITE
®
).
I: Install the headlight beam
adjusting knob using the
screw.
J: Install the hexagon socket
bolts and the quick fastener.
D: Asseoir le cache intérieur 2 sous
le côté droit de la boîte à acces-
soires.
N.B.:
Tirer le carénage de tête complet
vers l’extérieur lors de l’ajustement
du cache sous la boîte à accessoires.
E: Ajuster le coin inférieur gauche
du cache intérieur 2 dans le caré-
nage de tête, devant la boîte à
accessoires, en veillant à aligner
l’orifice de la vis du cache et
l’orifice de la vis du carénage.
F: Enfoncer le cache intérieur 2 en
dessous des instruments.
G: Insérer la tige du bouton de
réglage dans l’orifice du cache
intérieur 2 en veillant à aligner la
saillie de son manchon et la fente
du cache, puis monter l’écrou.
H: Enduire de produit frein-filet
(LOCTITE
®
).
I: Monter le bouton de réglage du
faisceau de phare et le fixer à
l’aide de la vis.
J: Monter les vis à tête hexagonale à
pans creux et le rivet démontable.
D
F
E
4 V 1 d = 10 (0.39)
5V1
6 V 1 d = 3 (0.12), = 10 (0.39)
7 V 1 d = 5 (0.20), D = 13 (0.51)
8 V 1 d = 5 (0.20), = 16 (0.63) (silver)
9 V 1 d = 5 (0.20), = 16 (0.63) (black)
10 V 1
5
9
4
6
8
J
7
10
J
H,I
I
J
G
