Yamaha IPA8200 - 13. FRONT Circuit Board Assembly; 13-2. Remove all POWER circuit boards.; 13-3. Remove INPUT POWER circuit board.; 13-4. Remove front panel assembly.

[32]
[32]
FRONT circuit board assembly
FRONTシートAss'y
Connector assembly
束線
Connector assembly
束線
Connector assembly
束線
FFC cable
フラットケーブル
FRONT
13. FRONT シート Ass'y
（所要時間：約 15 分）
13-1. トップカバーを外します。（1 項参照）
13-2. すべての POWER シートを外します。（3 項参照）
13-3. INPUTPOWER シートを外します。（6 項参照）
13-4. フロントパネルを DECO パネル Ass'y、電源スイッ
チ Ass'y と共に外します。（10 項参照）
13-5. すべての束線を、FRONT シートから外します。
（図 11）
13-6.［32］のネジ 6 本を外し、FRONT シート Ass'y を外
します。（図 11）
注意：FRONT シート Ass'y の詳細については、パーツリス
ト xx ページを参照してください。
13. FRONT Circuit Board Assembly
(Time required: about 15 minutes)
13-1. Remove the top cover. (See procedure 1.)
13-2. Remove all the POWER circuit boards.
(See procedure 3.)
13-3. Remove the INPUT POWER circuit board.
(See procedure 6.)
13-4. Remove the front panel together with the deco panel
assembly and the power switch assembly.
(See procedure 10.)
13-5. Disconnect all the connector assemblies from the
FRONT circuit board. (Fig. 11)
13-6. Remove the six (6) screws marked [32]. The FRONT
circuit board assembly can then be removed together
with the . (Fig. 11)
Note: For details of the FRONT circuit board assembly,
see parts list page xx.
[32]: BIND HEAD SCREW 3x6 MFZN2B3 (WS522500)
小ネジ＋ BIND

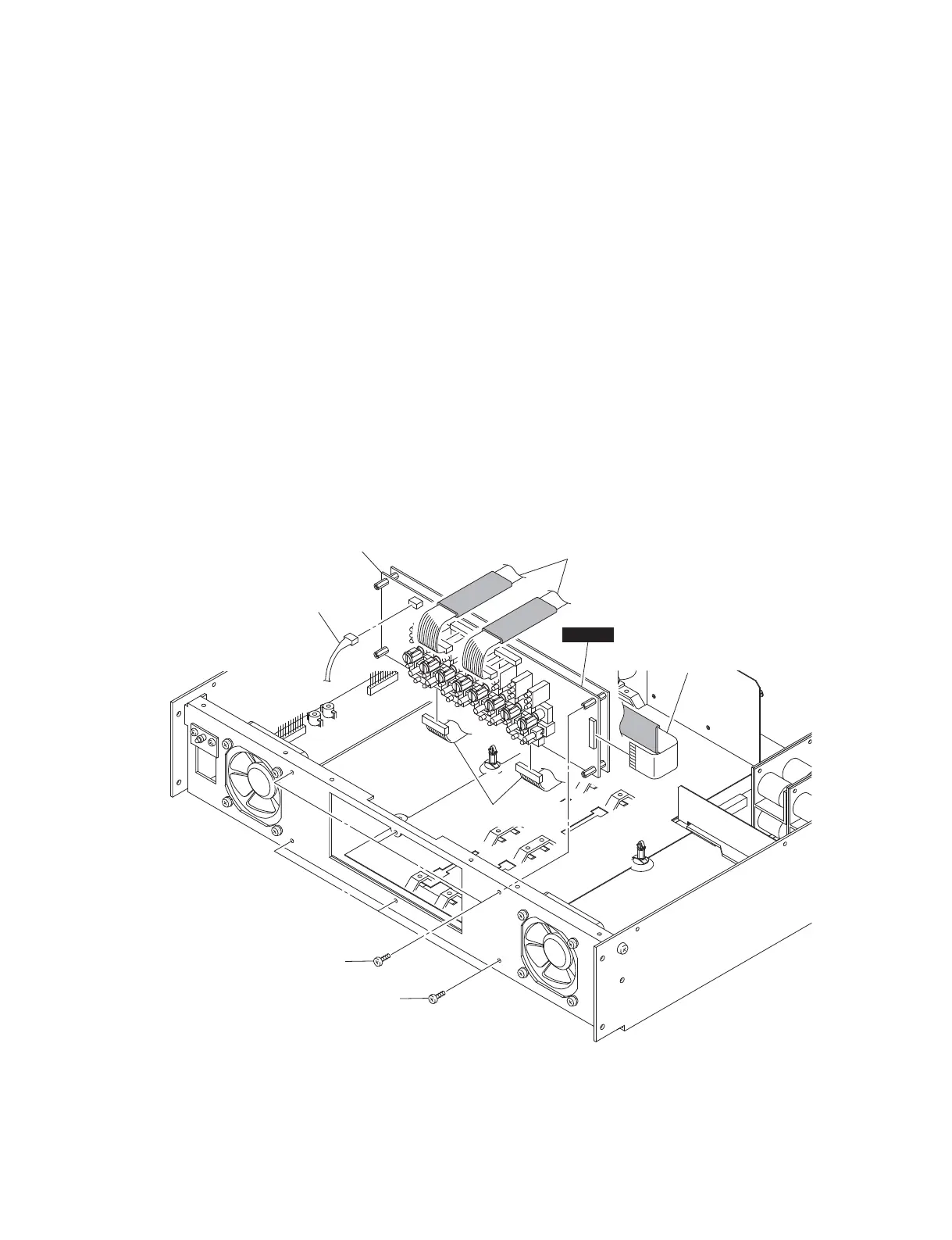

Fig. 11
（図 11）
IPA8200
21
