CRX-E320/NX-E700
10
CRX-E320/
NX-E700
7. オプティカルピックアップユニットの外し方
a.
E
のネジ4本を外し、ドライブユニットを取り外しま
す。（Fig.5）
b. カード電線、コネクターASSYを外します。（Fig.5）
c. ギアAストッパーを外し、ギアAを取り外します。（Fig.6）
d. スレッドシャフトストッパーを外し、スレッドシャフ
トを取り外します。（Fig.6）
e. オプティカルピックアップユニットを取り外します。
（Fig.6）
* オプティカルピックアップユニットに搭載されてい
る可変抵抗（VR301）は、絶対に触らないでくださ
い。（Fig.7）

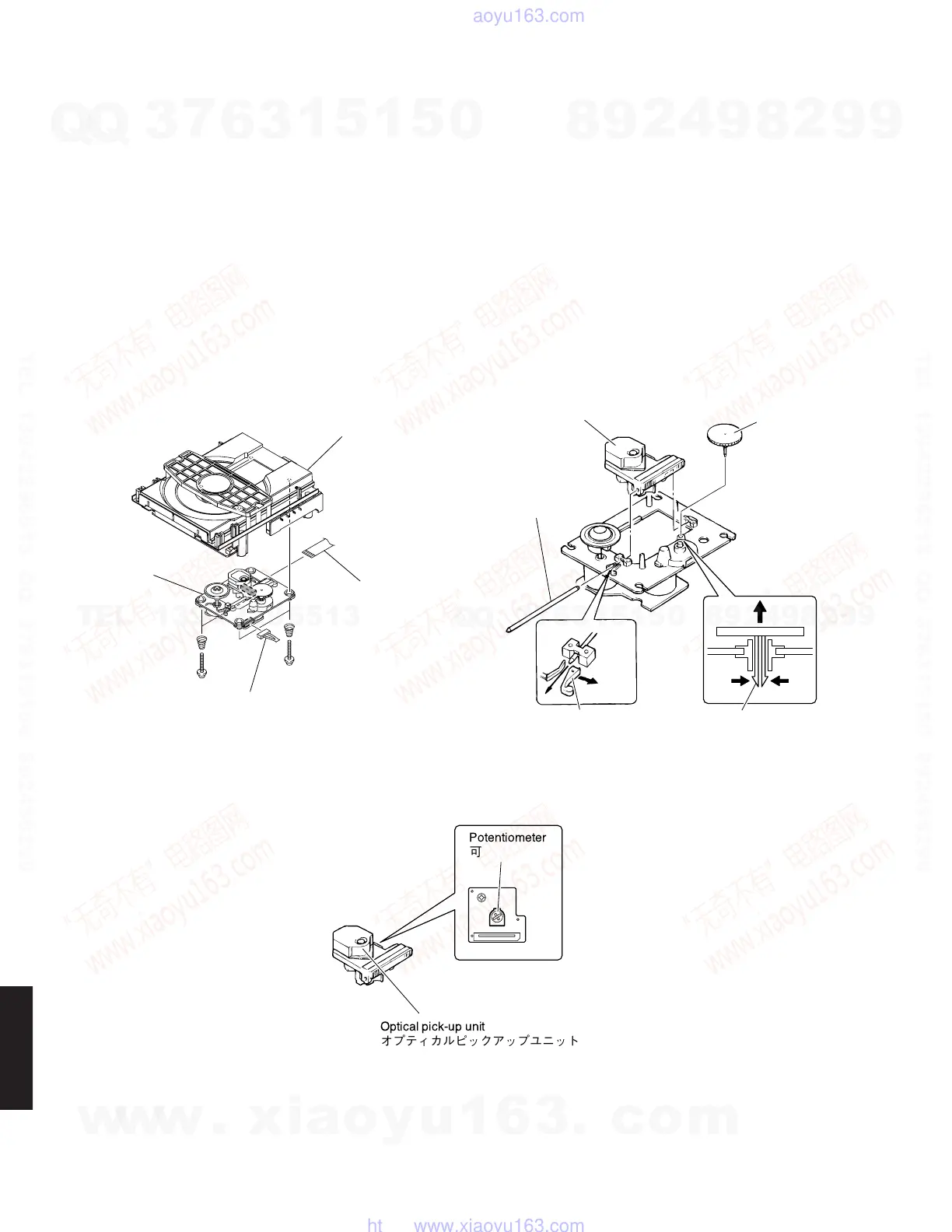

7. Removal of Optical Pick-up Unit
a. Remove 4 screws (E) and then remove the drive unit.
(Fig. 5)
b. Remove flexible flat cable and connector ass’y. (Fig. 5)
c. Remove stopper gear A and then remove the gear A.
(Fig. 6)
d. Remove stopper sled shaft and then remove the sled
shaft. (Fig. 6)
e. Remove the optical pick-up unit. (Fig. 6)
* Never touch the potentiometer (VR301) installed to
the optical pick-up unit. (Fig. 7)
Fig. 5
Fig. 7
Fig. 6
E
E
CD mechanism unit
CDメカユニット
Drive unit
ドライブユニット
Flexible flat cable
カード電線
Connector ass'y
コネクターASSY
Optical pick-up unit
オプティカルピックアップユニット
Sled shaft
スレッドシャフト
Stopper sled shaft
スレッドシャフトストッパー
Stopper gear A
ギアAストッパー
Gear A
ギアA
Optical pick-up unit
オプティカルピックアップユニット
Potentiometer
可変抵抗
