CRX-E320/NX-E700
8

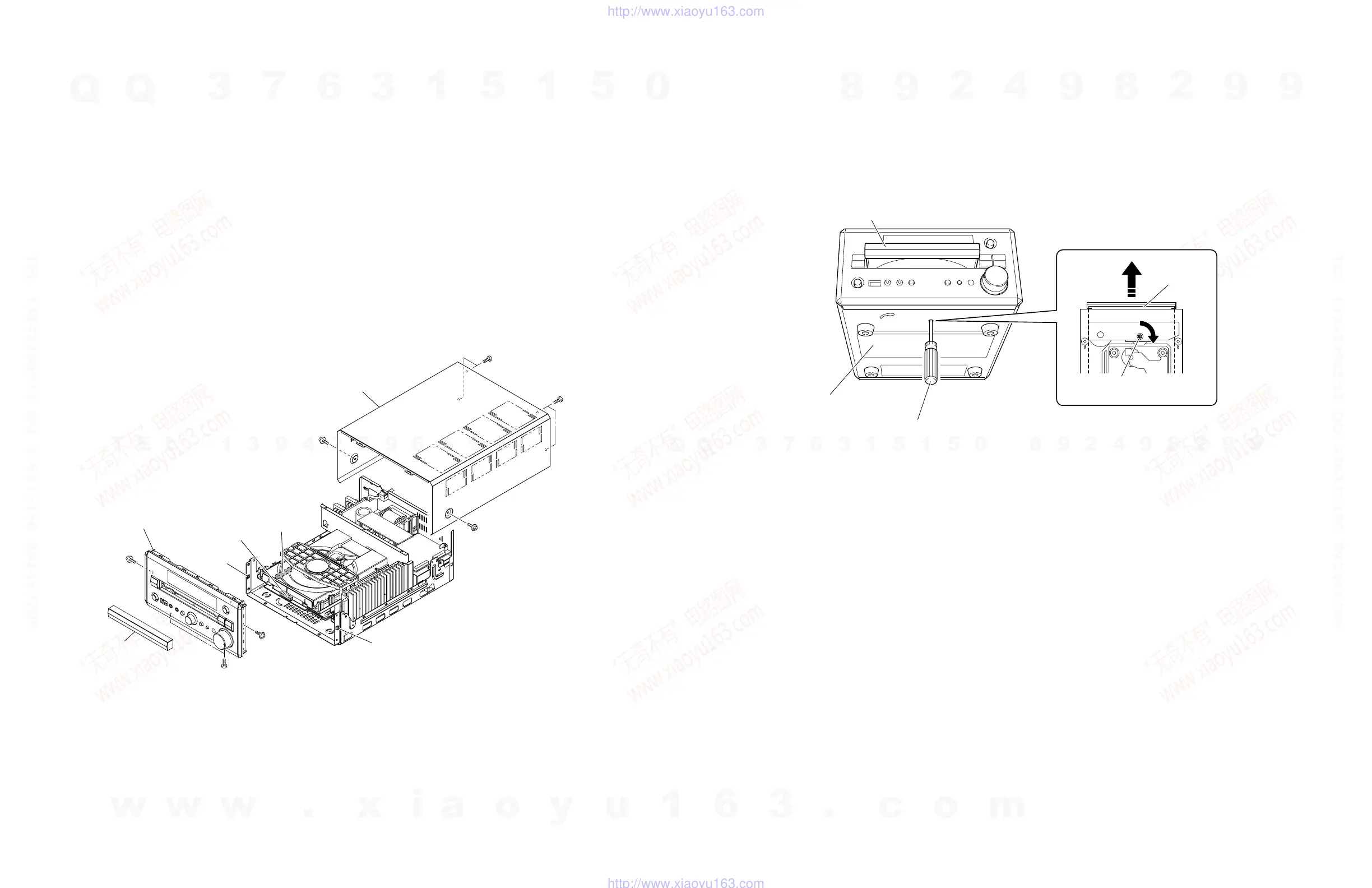

Fig. 1
番号順に部品を取り外してださい。
AC電源コンセントから、電源コードを抜いてください。
1. トップカバーの外し方
a.
1
のネジ2本、
2
のネジ4本を外します。(Fig.1)
b. トップカバーを後方へスライドさせ取り外します。
(Fig.1)
2. フロントパネルユニットの外し方
a. トレイを開きます。手動でトレイを開く方法を参照)
b. トレイリッドを外し、トレイを閉じます。(Fig.1)
c.
3
のネジ2本、
4
のネジ2本を外します。(Fig.1)
d. CN81を外します。(Fig.1)
e. フック2箇所を外し、フロントパネルユニットを前方へ
引き出します。(Fig.1)
f. CN82を外します。(Fig.1)
Remove parts in disassembly order as numbered.
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 2 screws (1) and 4 screws (2). (Fig. 1)
b. Slide the top cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel Unit
a. Eject the tray. (See “How to manually eject the tray”.)
b. Remove the tray lid and close the tray. (Fig. 1)
c. Remove 2 screws (3) and 2 screws (4). (Fig. 1)
d. Remove CN81. (Fig. 1)
e. Remove 2 hooks and then slide the front panel unit for-
ward. (Fig. 1)
f. Remove CN82. (Fig. 1)
DISASSEMBLY PROCEDURES/分解手順
a. Turn the unit bottom up.
b. Using a flatblade screwdriver, turn the loading cam 90
degrees in the direction indicated by an arrow in the
figure. (Fig. 2)
c. Gently pull the tray out.
a. 本機を上下反転します。
b. マイナスドライバーでローディングカムを図に示す矢印
の方向に90度回転します。(Fig.2)
c. トレイをそっと引き出します。
How to manually eject the tray / 手動でトレイを開く方法
Fig. 2
3. FRONT/SMPS(3)P.C.B.の外し方
a.
5
のネジ2本を外します。(Fig.3)
b.
6
のネジ2本を外します。(Fig.4)
c. CN91、CN92、CN93を外します。(Fig.3)
d. 電源コードを取り外します。(Fig.3)
e.
7
のネジ2本を外します。(Fig.3)
f.
8
のネジ1本を外します。(Fig.4)
g. FRONT/SMPS(3)P.C.B.をシールドケースと一緒に取
り外します。(Fig.3)
4. CDメカユニットの外し方
a.
9
のネジ4本を外します。(Fig.3)
b. CN31、CN32を外します。(Fig.3)
c. CDメカユニットを取り外します。(Fig.3)
5. チューナーモジュールの外し方
a.
0
のネジ2本を外します。(Fig.4)
b. CN45を外します。(Fig.3)
c. チューナーモジュールを取り外します(Fig.3)
6. MAIN(1)P.C.B.の外し方
a.
A
のネジ2本、
B
のネジ1本、
C
のネジ5本を外しま
す。(Fig.3)
b.
D
のネジ4本を外します。(Fig.4)
c. MAIN(1P.C.B.をヒートシンクと一緒に取り外しま
す。(Fig.3)
3. Removal of FRONT/SMPS (3) P.C.B.
a. Remove 2 screws (5). (Fig. 3)
b. Remove 2 screws (6). (Fig. 4)
c. Remove CN91, CN92 and CN93. (Fig. 3)
d. Remove power cable. (Fig. 3)
e. Remove 2 screws (7). (Fig. 3)
f. Remove screw (8). (Fig. 4)
g. Remove FRONT/SMPS (3) P.C.B. together with the
shield case. (Fig. 3)
4. Removal of CD Mechanism Unit
a. Remove 4 screws (9). (Fig. 3)
b. Remove CN31 and CN32. (Fig. 3)
c. Remove CD mechanism unit. (Fig. 3)
5. Removal of Tuner Module
a. Remove 2 screws (0). (Fig. 4)
b. Remove CN45. (Fig. 3)
c. Remove tuner module. (Fig. 3)
6. Removal of MAIN (1) P.C.B.
a. Remove 2 screws (A), screw (B) and 5 screws (C).
(Fig. 3)
b. Remove 4 screws (D). (Fig. 4)
c. Remove MAIN (1) P.C.B. together with the heat sink.
(Fig. 3)
1
1
3
3
2
2
4
Top cover
トップカバー
Front panel unit
フロントパネルト
Tray lid
レイド
Hook
フック
Hook
フック
CN81
CN82
Tray
トレイ
Loading cam
ローディングカム
Tray
トレイ
Flatblade screwdriver
マイナスドライバー
Bottom side
底面
CRX-E320
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
