Yamaha MW10 Service Manual

42
MW10
+15V
GND
-15V
L Input
R Input
L Output
R Output
TP101
JK101
CN101
PC
USBAss'y(WG644500)
V
7
8
9
5
6
2
3

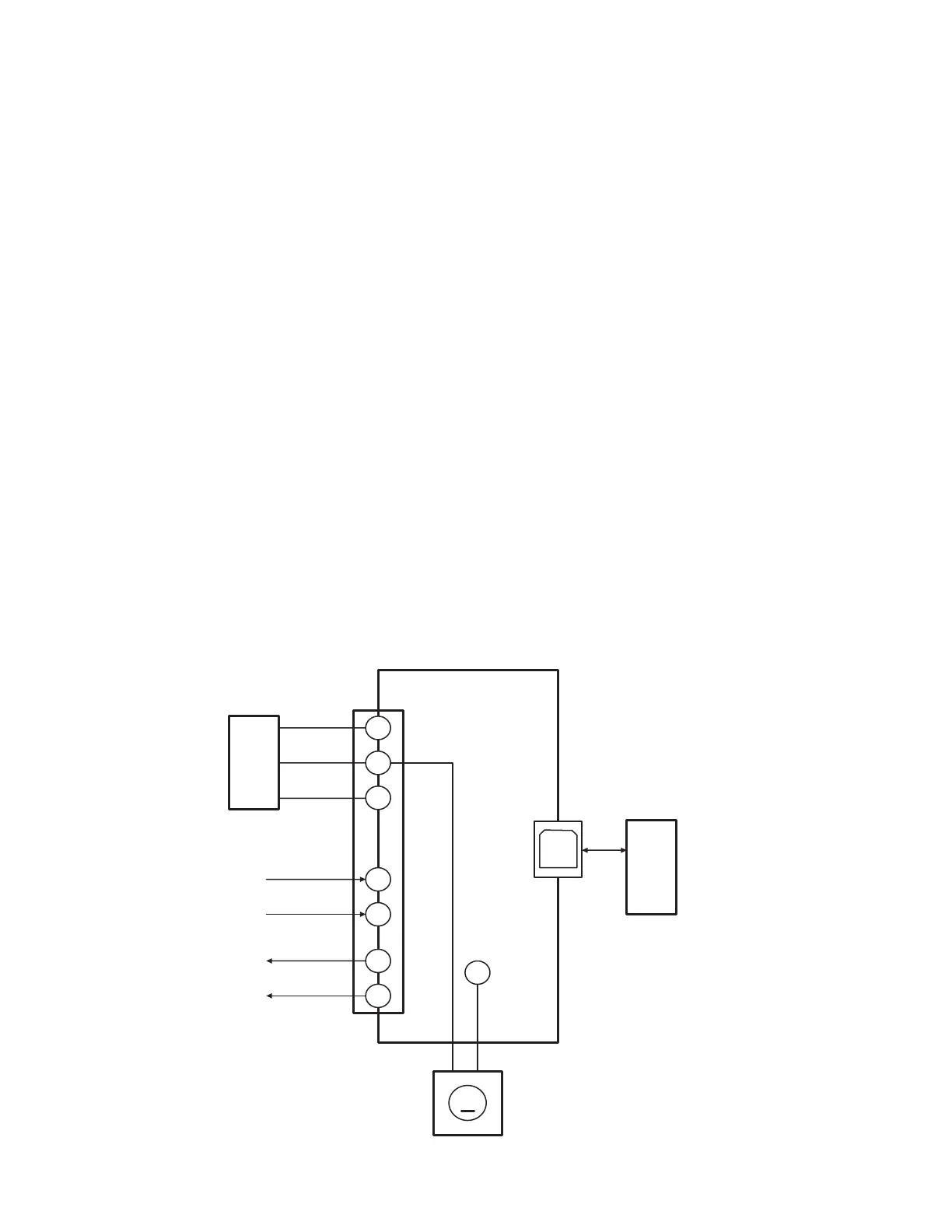

接続図
直流安定化電源
直流電圧計
パーソナルコンピュータ
4. USBAssyの検査
4.1 適用範囲
USBAssyについて規定します。USBAssy（WG644500）
4.2 電源
+15V0.1A以上、-15V0.1A以上の2出力を持ったDC安定化電源を使用して測定して下さい。
4.3 準備
*USBAUDIOのアプリケーションソフト
以下の設定が可能なソフトウェアを使用します。
（CubaseLE、TWEなど。CubaseLEWindows版での例は43ページを参照して下さい。）
サンプリングレート----48kHzor44.1kHz
レゾリューション-------16bits
*測定器の入力インピーダンスは100kΩ以上のこと。
*入力信号
特に指定の無い場合、入力信号は高品位サイン波とします。
*入出力
LInput :CN101-5pin RInput :CN101-6pin
LOutput :CN101-2pin ROutput :CN101-3pin
＋15V :CN101-7pin -15V :CN101-9pin GND :CN101-8pin
USBD＋ :JK101-3pin USBD- :JK101-2pin
USBGND :JK101-4pin USBVCC :JK101-1pin
*接続
接続図（Fig.4.3-1）の様に接続します。
(Fig.4.3-1)
