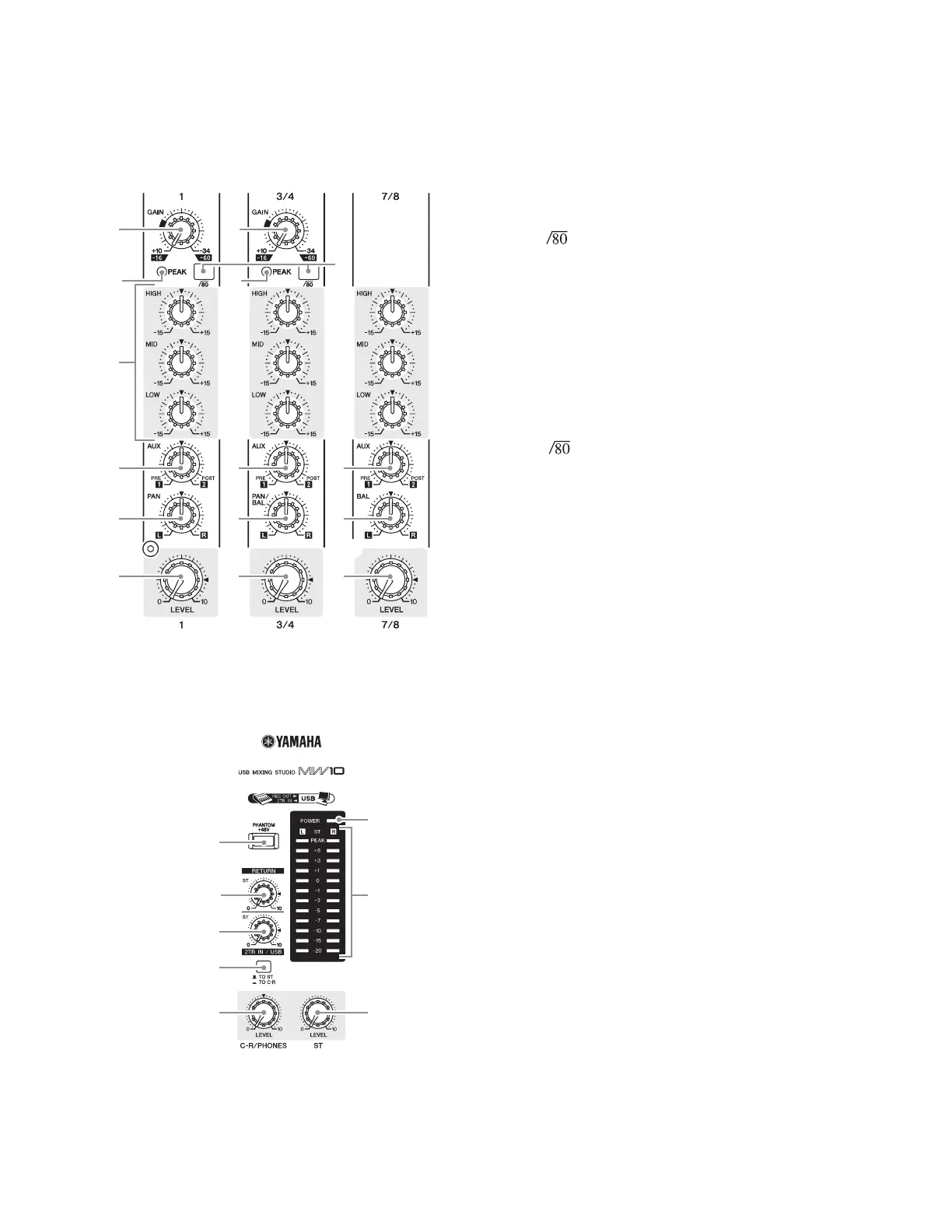

■ PANEL LAYOUT（パネルレイアウト）
■ Channel Control Section（チャンネルコントロール部）
■ Master Control Section（マスターコントロール部）
q
w
e
r
ty
u
i
q [GAIN] Control
w [PEAK] Indicator
e [ ] Switch (High Pass Filter)
r Equalizer ([HIGH], [MID], and [LOW])
t [AUX] Controls
y [PAN] Control (CHs 1 and 2)
[PAN/BAL] Control (CHs 3/4 and 5/6)
[BAL] Control (CHs 7/8, 9/10)
u Channel [LEVEL] Control
q ［GAIN］コントロール
w ［PEAK］インジケーター
e ［］（ハイパスフィルター）スイッチ
r イコライザー（［HIGH］、［MID］、［LOW］）
t ［AUX］コントロール
y ［PAN］コントロール（CH1、2）
［PAN/BAL］コントロール（CH3/4、5/6）
［BAL］コントロール（CH7/8、9/10）
u ［LEVEL］コントロール
q [PHANTOM +48V] Switch
w [RETURN] Control
e [2TR IN/USB] Control
r [2TR IN/USB] Switch ([TO ST] / [TO C-R])
t [ST Master LEVEL] Control
y [C-R/PHONES LEVEL] Control
u Level Meter
i [POWER] Indicator
q ［PHANTOM+48V］スイッチ
w ［RETURN］コントロール
e ［2TRIN/USB］コントロール
r ［2TRIN/USB］スイッチ（［TOST］/［TOC-R］）
t ［ST］マスターコントロール
y ［C-R/PHONES］コントロール
u レベルメーター
i ［POWER］インジケーター
Channels
1 and 2
(Monaural)
Channels
3/4 and 5/6
(Stereo)
Channels
7/8
(Stereo)
q
w
e
r
y
t
t
u
t
yy
uu
