Panneaux avant et arrière
Mode d'emploi de la console MW10
16
Français

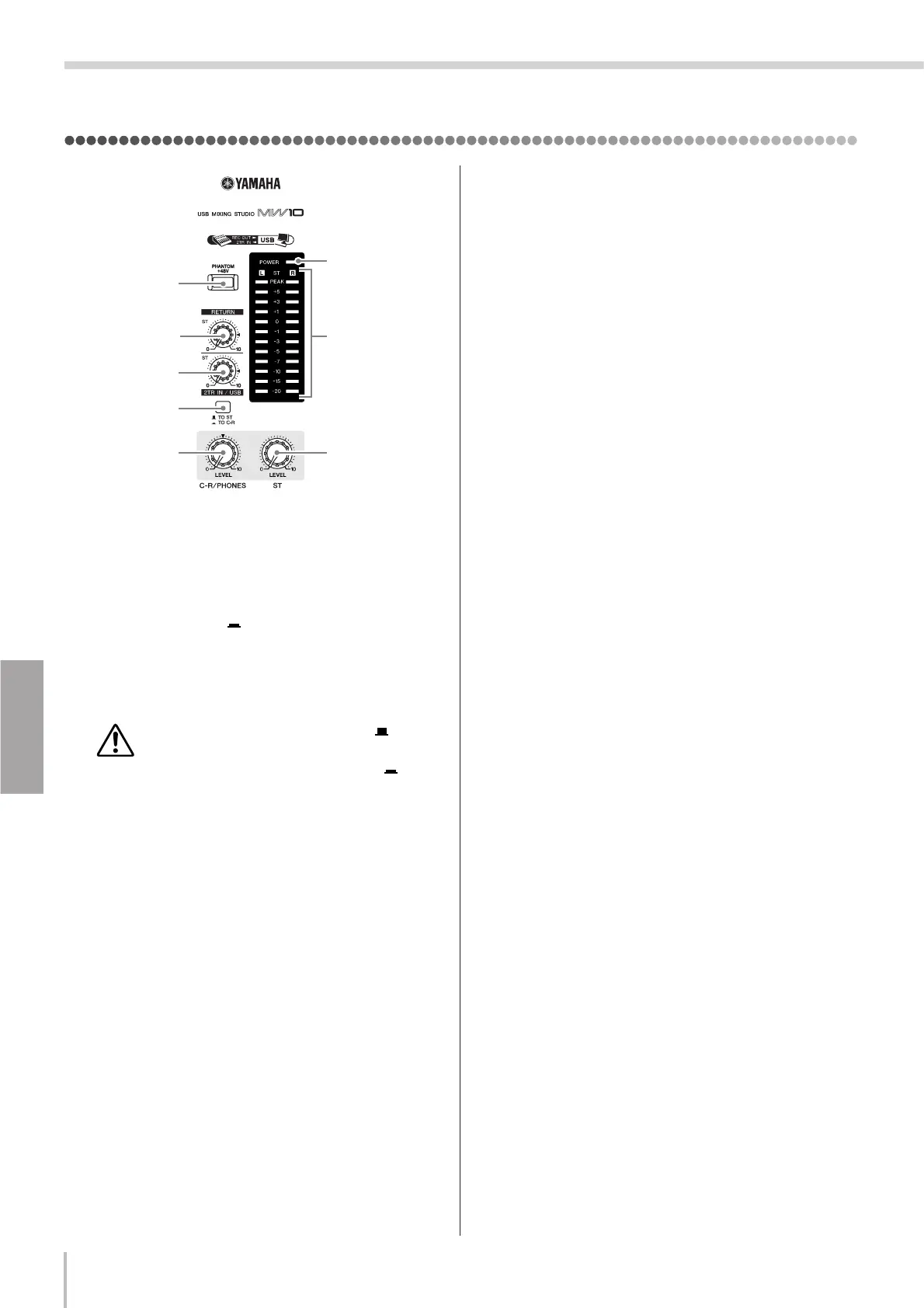

Section principale des commandes
1 Commutateur PHANTOM +48 V
Ce commutateur permet d'activer et de désactiver l'ali-
mentation fantôme. Si vous activez ce commutateur, la
console de mixage alimente tous les canaux équipés de
prises d'entrée jack XLR mic (canaux 1, 2, 3/4, 5/6). Acti-
vez ce commutateur ( ) lorsque vous utilisez un ou
plusieurs microphones à condensateur.
n Lorsque ce commutateur est activé, la console de
mixage alimente en courant continu +48 V les broches 2
et 3 de toutes les prises jack MIC INPUT de type XLR.
Veillez à désactiver ce commutateur ( ) si vous
n'utilisez pas l'alimentation fantôme.
Lorsque vous activez le commutateur ( ),
veillez à ne connecter que des microphones à con-
densateur aux prises jack d'entrée XLR (canaux 1
à 5/6). Des appareils autres que des microphones
à condensateur peuvent être endommagés en cas
de connexion à l'alimentation fantôme. Toutefois,
si vous connectez des microphones dynamiques
symétriques, ce commutateur peut rester activé
sans problème.
Pour éviter d'endommager les haut-parleurs,
veillez à désactiver les amplificateurs (ou haut-
parleurs amplifiés) avant d'activer ou de désacti-
ver ce commutateur. Nous vous recommandons
également de régler toutes les commandes de sor-
tie (commande LEVEL principale ST, etc.) sur
leur valeur minimum avant d'utiliser cet interrup-
teur, afin d'éviter tout risque de bruit fort pouvant
induire une perte auditive ou endommager l'appa-
reil.
2 Commande RETURN
Permet d'ajuster le niveau du signal envoyé depuis les
prises jacks RETURN (L (MONO) et R) vers le bus Ste-
reo.
n Si vous envoyez un signal vers la prise jack RETURN L
(MONO) uniquement, la console envoie un signal de
sortie identique vers les bus Stereo L et R.
3 Commande 2TR IN/USB
Règle le niveau des signaux reçus via le connecteur 2TR
IN, ainsi que le niveau des signaux reçus par la console
MW10 à partir de l'ordinateur via l'interface USB.
4 Commutateur 2TR IN/USB (TO ST/TO C-R)
Ce commutateur détermine si le signal stéréo reçu via les
connecteurs 2TR IN ou l'interface USB est transmis au
bus stéréo ou au connecteur C-R OUT et à la prise jack
PHONES (indicateur de niveau).
n • Lorsque le commutateur 2TR IN/USB est réglé sur TO
ST, l'entrée du signal via le connecteur 2TR IN/USB
est ajoutée au bus stéréo.
Lorsque le commutateur 2TR IN/USB est réglé sur TO
C-R, l'entrée du signal via le connecteur 2TR IN/USB
est directement envoyée au connecteur C-R OUT/
PHONES et n'est pas envoyée via le bus stéréo.
5 Commande LEVEL principale ST
Permet de régler le niveau du signal vers les sorties jack
ST OUT.
6 Commande LEVEL C-R/PHONES
Permet de contrôler le niveau de sortie du signal vers la
prise jack PHONES et vers les prises jack C-R OUT L et R.
7 Indicateur de niveau
Cet indicateur LED affiche le niveau du signal qui ali-
mente le bus Stereo. Le point « 0 » correspond à un
niveau de sortie normal. L'indicateur s'allume en rouge
lorsque le signal de sortie atteint le niveau d'écrêtage.
8 Voyant POWER
Ce voyant s'allume lorsque la console de mixage est
sous tension.
8
7
1
5
2
3
4
6
