RX-V4600/DSP-AX4600
13
CB461 CB905CB906CB40
CB44
CB504
CB505
CB510
CB508
CB553
CB507
CB514
CB516
CB506
CB503
CB502
(CONTROL P.C.B)
CB502
(DSP P.C.B)
CB515
(J model)
CB527
CB529
CB532 CB534
(U model)
CB537
(C, R, T, K, A, B, G, L models)
Side Plate L
サイドプレートL
Side Plate R
サイドプレート
R
Sub Chassis
サブシャーシ
Bracket
ブラケット
Support P.C.B.
サポート
Support TOP
サポートトップ
Shield Case
シールドケース
DSP P.C.B.
5
5
A
5
5
6
7
7
8
9
9
D
0
0
0
0
0
C
FUNCTION (3) P.C.B.
DUAL P.C.B.

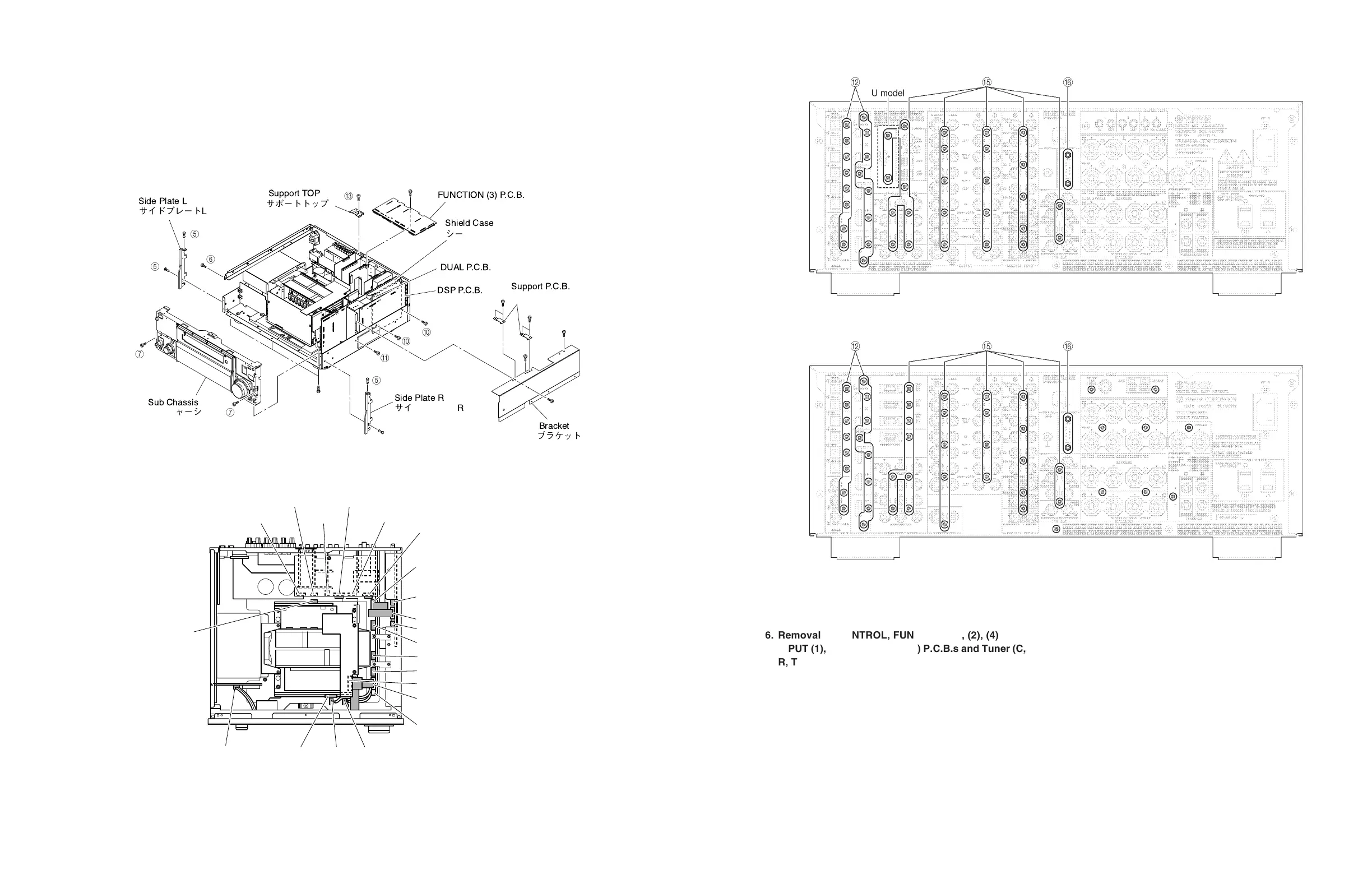

6. Removal of CONTROL, FUNCTION (1), (2), (4) ~ (6),
INPUT (1), (2), IBOC (U model) P.C.B.s and Tuner (C,
R, T, K, A, B, G, L models)
a. Remove 25 (U model) / 23 (C, R, T, K, A, B, G, L
models) screws (E). (Fig. 4)
b. Remove 2 jack screws (F). (Fig. 4)
c. Remove CB40, CB44, CB504, CB505 and CB553. (Fig.
3)
d. Remove CONTROL, FUNCTION (1), (2), (4) ~ (6),
INPUT (1), (2), IBOC (U model) P.C.B.s and Tuner (C,
R, T, K, A, B, G, L models).
6. CONTROL、FUNCTION(1)、(2)、(4)〜(6)、
INPUT(1)、(2)P.C.B.、チューナーの外し方
a.
E
のネジ24本を外します。(Fig.4)
b.
F
のジャックスクリュー2本を外します。(Fig.4)
c. CB40、CB44、CB504、CB505、CB553を外します。
(Fig.3)
d. CONTROL、FUNCTION(1)、(2)、(4)〜(6)、
INPUT(1)、(2)P.C.B.、チューナーを取り外します。
Fig. 4
Fig. 3
U, C, R, T, K, A, B, G, L models
J model
Fig. 2
5. Removal of FUNCTION (3) P.C.B.
a. Remove 1 screw (C) and then remove the Support
Top. (Fig. 2)
b. Remove 1 screw (D).
c. Remove CB527, CB529, CB532, CB534 (U model)
and CB537 (C, R, T, K, A, B, G, L models). (Fig. 3)
d. Remove the FUNCTION (3) P.C.B. which is connected
directly to the lower P.C.B. with connectors. (Fig. 2)
5. FUNCTION(3)P.C.B.の外し方
a.
C
のネジ1本を外し、サポートトップを外します。(Fig.
2)
b.
D
のネジ1本を外します。(Fig.3)
c. CB527、CB529、CB532、CB515を外します。(Fig.
3)
d. FUNCTION(3)P.C.B.を取り外します。
但し、FUNCTION(3)P.C.B.は、下方のP.C.B.と直接
コネクター接続されています。(Fig.2)
