RX-V4600/DSP-AX4600
139

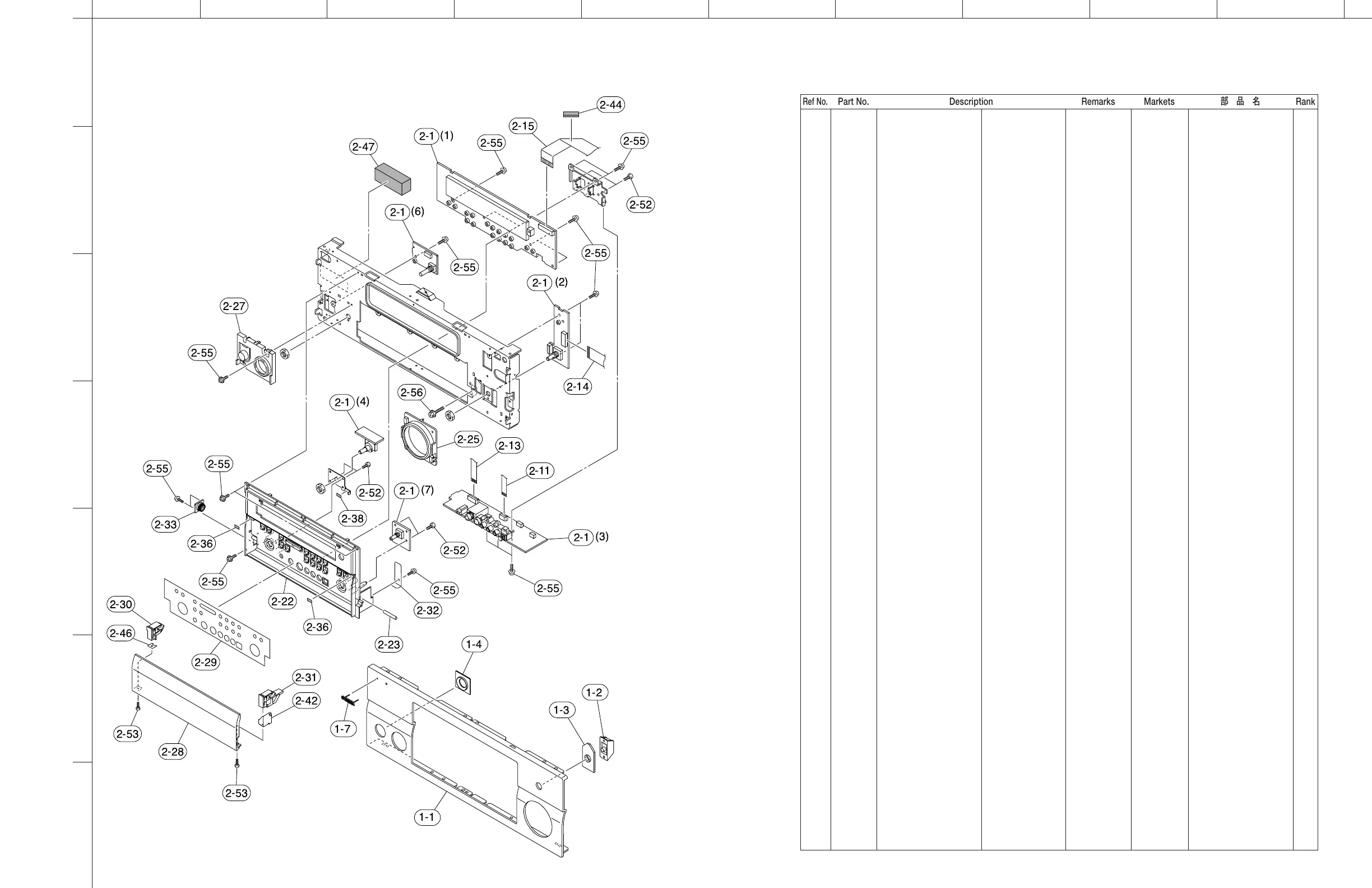

■ FRONT PANEL & SUB CHASSIS UNIT
✻ New Parts ＊新規部品
* 1‑1 WD429900 FRONTPANEL GD J フロントパネル
* 1‑1 WD429600 FRONTPANEL GD RTK フロントパネル
* 1‑1 WD429800 FRONTPANEL BL J フロントパネル
* 1‑1 WD429400 FRONTPANEL BL UCAG フロントパネル
* 1‑1 WD429700 FRONTPANEL TI CBGL フロントパネル
* 1‑2 WF121100 BUTTON/LENS ボタン／レンズ 01
* 1‑3 WD432200 ESCUTCHEOND5 GD エスカッションＤ５
* 1‑3 WD432100 ESCUTCHEOND5 BL エスカッションＤ５
* 1‑3 WD432300 ESCUTCHEOND5 TI エスカッションＤ５
1‑4 V6003900 ESCUTCHEON/POWER GD エスカッション／パワー
* 1‑4 V6003800 ESCUTCHEON/POWER BL エスカッション／パワー
* 1‑4 V9800900 ESCUTCHOEN/POWER TI エスカッション／パワー
1‑7 V6034200 EMBLEM GD エンブレム 03
1‑7 V6034100 EMBLEM "BL,TI" エンブレム 03
* 2‑1 WE897700 P.C.B.ASS'Y OPERATION J ＰＣＢオペレーション
* 2‑1 WE897800 P.C.B.ASS'Y OPERATION U ＰＣＢオペレーション
* 2‑1 WE897900 P.C.B.ASS'Y OPERATION CRTKABGL ＰＣＢオペレーション
2‑11 MF107250 FLEXIBLEFLATCABLE 7P250mmP=1.25 カード電線 Ｃ＆Ｃ 02
2‑13 MF113300 FLEXIBLEFLATCABLE 13P300mmP=1.25 カード電線 Ｃ＆Ｃ 02
2‑14 MF117120 FLEXIBLEFLATCABLE 17P120mmP=1.25 カード電線 Ｃ＆Ｃ 02
2‑15 MF124120 FLEXIBLEFLATCABLE 24P120mmP=1.25 JRTK カード電線 Ｃ＆Ｃ 02
* 2‑22 WE755200 SUBPANEL GD J サブパネル
* 2‑22 WE754900 SUBPANEL GD RTK サブパネル
* 2‑22 WE755100 SUBPANEL BL J サブパネル
* 2‑22 WE754800 SUBPANEL BL UCAG サブパネル
* 2‑22 WE755000 SUBPANEL TI CBGL サブパネル
2‑23 V9126500 SHAFT シャフト 01
* 2‑25 WD406100 ESCUTCHEONVR GD エスカッション／ＶＲ
* 2‑25 WD406000 ESCUTCHEONVR BL エスカッション／ＶＲ
* 2‑25 WD406200 ESCUTCHEONVR TI エスカッション／ＶＲ
* 2‑27 WD431900 ESCUTCHEONINPUT GD エスカッションＩＮＰ
* 2‑27 WD431800 ESCUTCHEONINPUT BL エスカッションＩＮＰ
* 2‑27 WD432000 ESCUTCHEONINPUT TI エスカッションＩＮＰ
* 2‑28 WE754500 PANELLID GD J パネル／リッド
* 2‑28 WE754200 PANELLID GD RTK パネル／リッド
* 2‑28 WE754400 PANELLID BL J パネル／リッド
* 2‑28 WE754600 PANELLID BL U パネル／リッド
* 2‑28 WE754100 PANELLID BL CAG パネル／リッド
* 2‑28 WE754300 PANELLID TI CBGL パネル／リッド
* 2‑29 WE756900 PLATESP GD J プレート／ＳＰ
* 2‑29 WE756600 PLATESP GD RTK プレート／ＳＰ
* 2‑29 WE756800 PLATESP BL J プレート／ＳＰ
* 2‑29 WE756500 PLATESP BL UCAG プレート／ＳＰ
* 2‑29 WE756700 PLATESP TI CBGL プレート／ＳＰ
2‑30 V6005100 HINGEL GD ヒンジ Ｌ 01
2‑30 V6005000 HINGEL BL ヒンジ Ｌ
* 2‑30 V6005200 HINGEL TI ヒンジ Ｌ
2‑31 V6005400 HINGER GD ヒンジ Ｒ 01
2‑31 V6005300 HINGER BL ヒンジ Ｒ
* 2‑31 V6005500 HINGER TI ヒンジ Ｒ
2‑32 V4593300 SPRINGLID スプリング／リッド
2‑33 V9124600 DAMPERGEAR ダンパー／ギヤ 03
2‑36 VY940400 CUSHIONLID T=0.8 クッション／ＬＩＤ 01
2‑38 WC144500 CUSHION5X10 5x10 クッション／５Ｘ１０
2‑44 VP857500 DAMPER 4x10x30 ダンパー 01
2‑46 WC308000 SPACERHINGE スペーサ／ヒンジ 01
* 2‑47 WF506600 DAMPER26X30X80 T=26 ダンパー ２６ｘ３０
2‑52 WE774800 BINDHEADP‑TIGHTSCREW 3x8MFZN2W3 バインドＰタイトネジ 01
* 2‑53 WE973700 BINDHEADP‑TIGHTSCREW 2.6x6MFZN2W3 バインドＰタイトネジ
2‑55 VH365800 PWHEADB‑TIGHTSCREW 3x6‑8MFC2 ＰＷヘッドＢタイトネジ 01
2‑56 WE774600 SCREWIC 3x18MFZN2W3 スクリュー ＩＣ 01
1-1
1-7
1-4
1-3
1-2
2-55
2-15
2-55
2-1
2-1
2-28
2-31
2-29
2-36
2-36
2-55
2-55
2-55
2-27
2-22
2-38
2-52
2-56
2-32
2-55
2-52
2-33
2-55
2-23
2-53
2-53
(1)
(3)
2-1
(7)
2-55
2-44
2-47
2-52
2-55
2-1
(6)
2-25
2-13
2-11
2-46
2-30
2-55
2-14
2-1
(2)
2-1
(4)
2-42
