Yamaha YZ450F 2021 - Page 86

ENGINE
3-10
EXHAUST
Example:
Valve clearance (cold) 0.15–0.22 mm (0.0059–0.0087 in)
Installed is 175.
Measured clearance 0.30 mm (0.0118 in)
Replace 175 pad with 185 pad.
Pad No. 175 = 1.75 mm (0.0689 in)
Pad No. 185 = 1.85 mm (0.0728 in)
0.15 0.22
0.23
0.29 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.30
0.34 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.35
0.39 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.40
0.44 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.45
0.49 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.50
0.54 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.55
0.59 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.60
0.64 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.65
0.69 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.70
0.74 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.75
0.79 175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.80
0.84 180 185 190 195 200 205 210 215 220 225 230 235 240
0.85
0.89 185 190 195 200 205 210 215 220 225 230 235 240
0.90
0.94 190 195 200 205 210 215 220 225 230 235 240
0.95
0.99 195 200 205 210 215 220 225 230 235 240
1.00
1.04 200 205 210 215 220 225 230 235 240
1.05
1.09 205 210 215 220 225 230 235 240
1.10
1.14 210 215 220 225 230 235 240
1.15
1.19 215 220 225 230 235 240
1.20
1.24 220 225 230 235 240
1.25
1.29 225 230 235 240
1.30
1.34 230 235
240
1.35
1.39 235 240
1.40
1.44 240
0.00
0.01 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220
0.02
0.06 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.07
0.11 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.12
0.14 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235
120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240

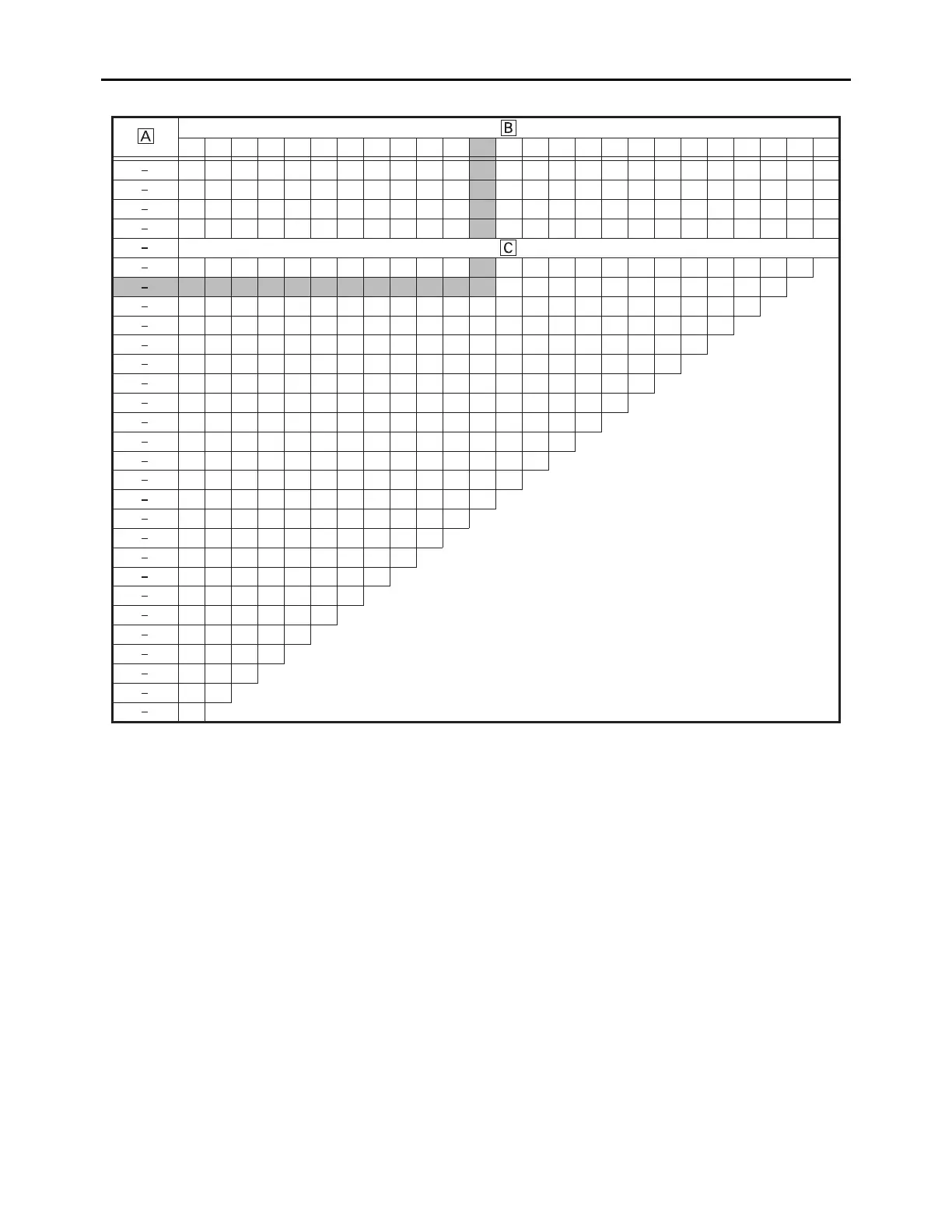

A. Measured clearance
B. Installed pad number
C. Standard clearance
