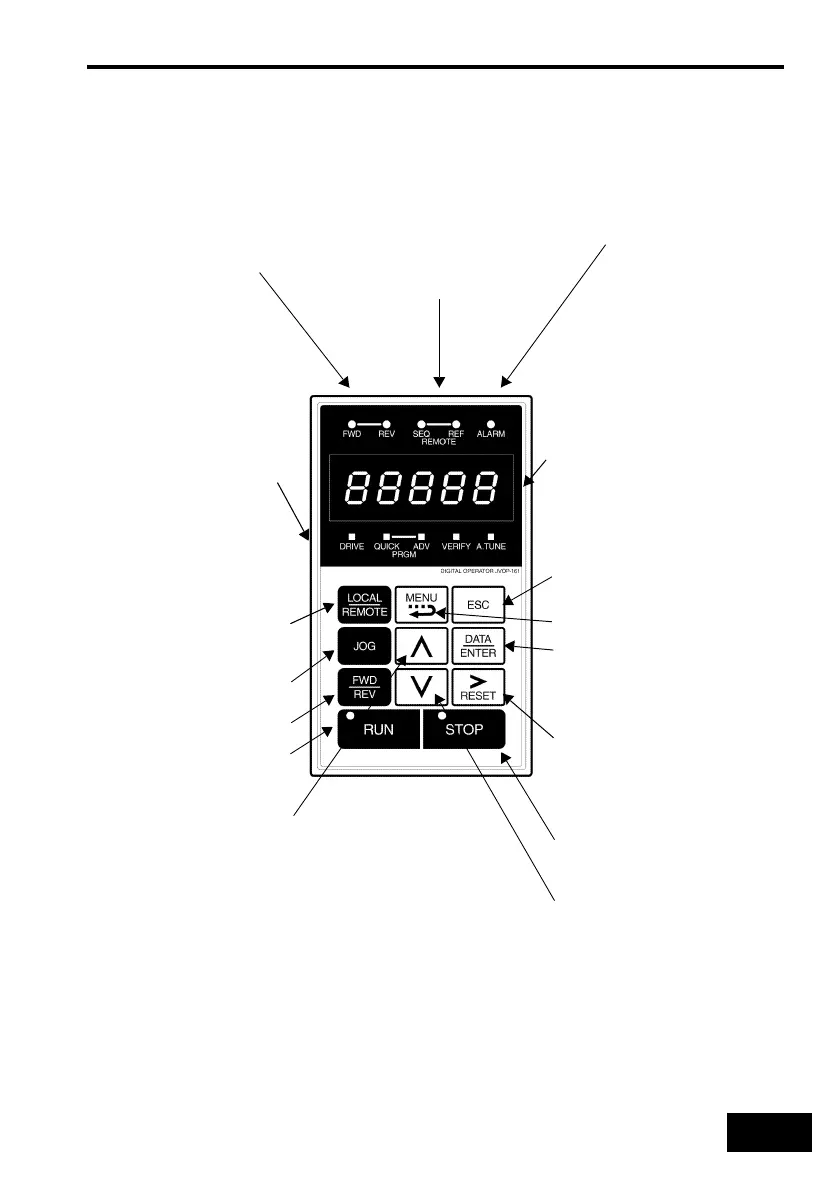

3. Digitale Bedieneinheit
Status-LEDs
Betriebsartanzeige
T
aste
 Wechselt von der Steuerung
über die digitale Bedienein-
heit zur Steuerung über den
Klemmenblock.
 Ruft die JOG-Geschwindig-
keit ab, die höchste Priorität
besitzt.
 Kehrt die Drehrichtung des
Motors um.
 Startet den Motor. Die LED
oben links in der Taste
leuchtet auf, wenn der Motor
läuft.
 Erhöht die Parameternum-
mer bzw. den Datenwert.
FWD: Leuchtet auf, wenn ein
Befehl für Vorwärtslauf
erteilt wird.
REV: Leuchtet auf, wenn ein
Befehl für Rückwärtslauf
erteilt wird.
REF: Leuchtet auf, wenn der
Frequenzsollwert von den
Steuerklemmen A1 oder A2
vorgegeben wird.
SEQ: Leuchtet auf, wenn der
Betriebsbefehl von der
Steuerklemme eingegeben
wird.
ALARM: Leuchtet auf, wenn ein
Fehler oder Alarm
aufgetreten ist.
DRIVE: Leuchtet in der Be-
triebsart „Betrieb“ auf.
QUICK: Leuchtet in der Be-
triebsart „Schnellstart“
auf.
ADV: Leuchtet in der Be-
triebsart „Programmie-
rung“ auf.
VERIFY: Leuchtet in der Be-
triebsart „Geänderte
Parameter“ auf.
A.TUNE: Leuchtet in der Be-
triebsart Auto-Tuning
auf.
Datenanzeige
Taste
 Kehrt zum vorherigen Menü
in der Hierarchie zurück,
ohne zu speichern.
 Wechselt zwischen Menüs
innerhalb der Hierarchie.
 Übernimmt Parameterein-
stelldaten. Wenn eine Para-
meternummer in der
Betriebsart PRGM eingege-
ben wird, werden die zuge-
hörigen Daten angezeigt.
 Rückt um eine Stelle auf der
Anzeige vor. Wenn diese
Taste bei Vorhandensein
einer Störung gedrückt wird,
wird der Frequenzumrichter
zurückgesetzt (Bestäti-
gung).
 Hält den Motor an. Die LED
oben links in der Taste
leuchtet auf, wenn der Motor
angehalten wurde.
 Verringert die Parameter-
nummer bzw. den Daten-
wert.
Zeigt Überwachungsdaten,
Parameternummern und
Einstellungen an.
