Varispeed E7 ISTRUZIONI DI BASE
26

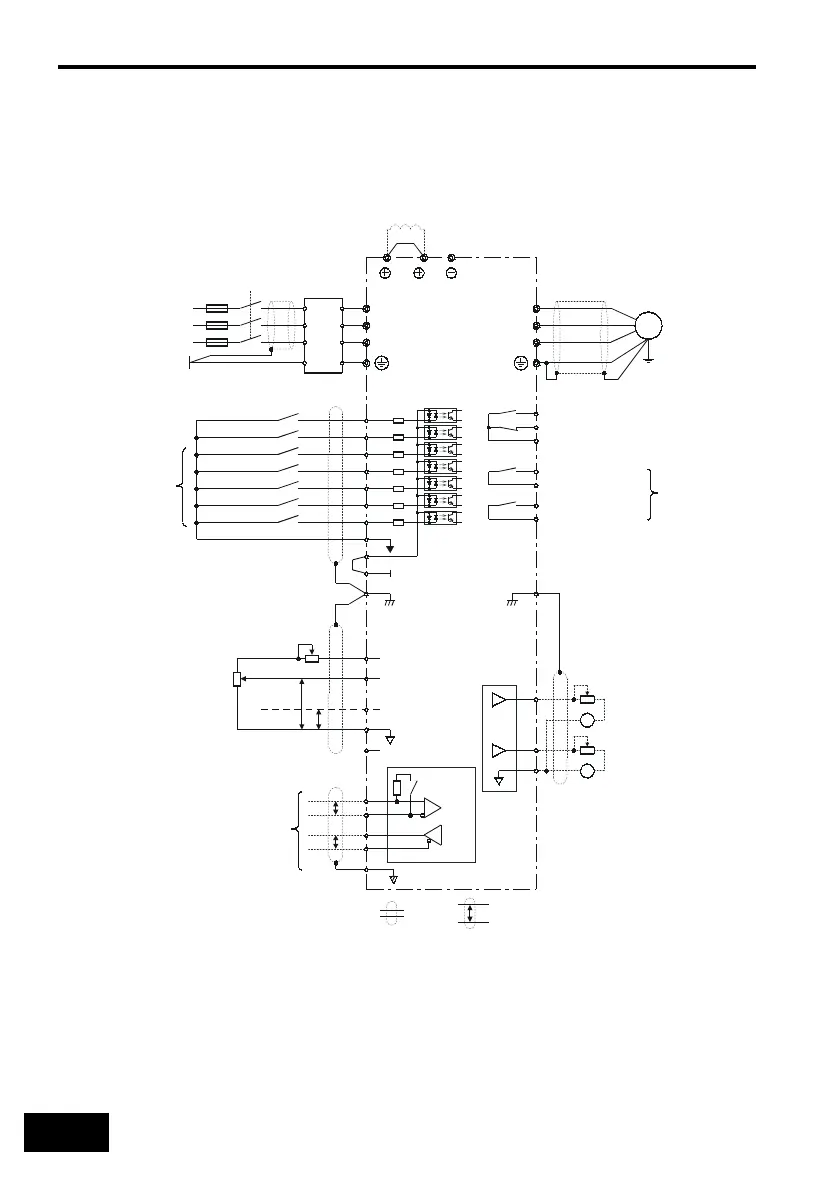

2. Diagramma di collegamento
(modello CIMR-E7C47P5 indicato in basso)
M2
M1
Uscita di contatto 1
[predefinito: in funzione]
M4
M3
Uscita di contatto 2
[predefinito: velocità zero]
MC
MB
Uscita contatto di errore
250 VAC, 1A max.
30 VDC, 1A max.
MA
Uscita digitali
multifunzionali
250 VAC, 1A max.
30 VDC, 1A max.
Filtro di
linea
L1
L2
L3
PE
IM
Alimentazione
trifase,
da 380 a 480 V
50/60 Hz
Varispeed E7
CIMR-E7C47P5
Marcia in avanti/stop S1
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
Marcia indietro/stop S2
S3Errore esterno
S4
Reset errore
S5
Impostazione velocità
a più gamme 1
S6
S7
SN
Selezione di frequenza jog
Fusibili
SC
SP
24V
Ingressi digitali
multifunzionali
(impostazione
di fabrica)
+V
AC
A2
Ingresso analogico
multifunzionale 2:
[predefinito: offset di frequen-
za da 4 a 20 mA (250 )]
Ω
Ingresso analogico 1:
Valore nominale della
frequenza principale
[da 0 a 10 V (20 k )]
Ω
A1
0V
Alimentazione ingressi
analogici +15V, 20mA
E(G)
PP
da 4 a 20mA
da 0 a 10V
2k
Ω
Regioazione
3
2k
Ω
E(G)
FM
+
-
AM
+
-
AC
AM
FM
Re
olazione,
20 kΩ
Uscita analogica multifunzionale 1
(da 0 a +10V, 2 mA)
[predefinito: frequenza di uscita]
R+
R-
S+
S-
IG
Resistenza di
terminazione
Reattore DC per il miglioramento del fattore
di alimentazione d’ingresso (optional)
Barra di cortocircuito
1 2
UX
Cavi schermati
P
Cavi schermati
a trecciole accoppiate
RS-485/422
comunicazione
MEMOBUS
P
P
2
1
-V
Regolazione,
20 kΩ
Uscita analogica multifunzionale 2
(da 0 a +10V, 2 mA)
[predefinito: corrente di uscita]
Morsetto di
schermaggio
Morsetto di
schermaggio
Impostazione velocità
a più gamme 2
Alimentazione ingressi
analogici +15V, 20mA
