  ＜ ZR802G スタートアップ＆安全マニュアル＞
1st Edition : 2021.03.08-00
2.1 機器のチェック
製品の到着後、丁寧に開梱し、製品を点検して輸送中の損傷がないことを確認してくだ
さい。損傷が発見された場合、製品到着時の梱包材（外箱を含む）を捨てずに保管し、
直ちに当社営業にご連絡ください。
■ 形名の確認

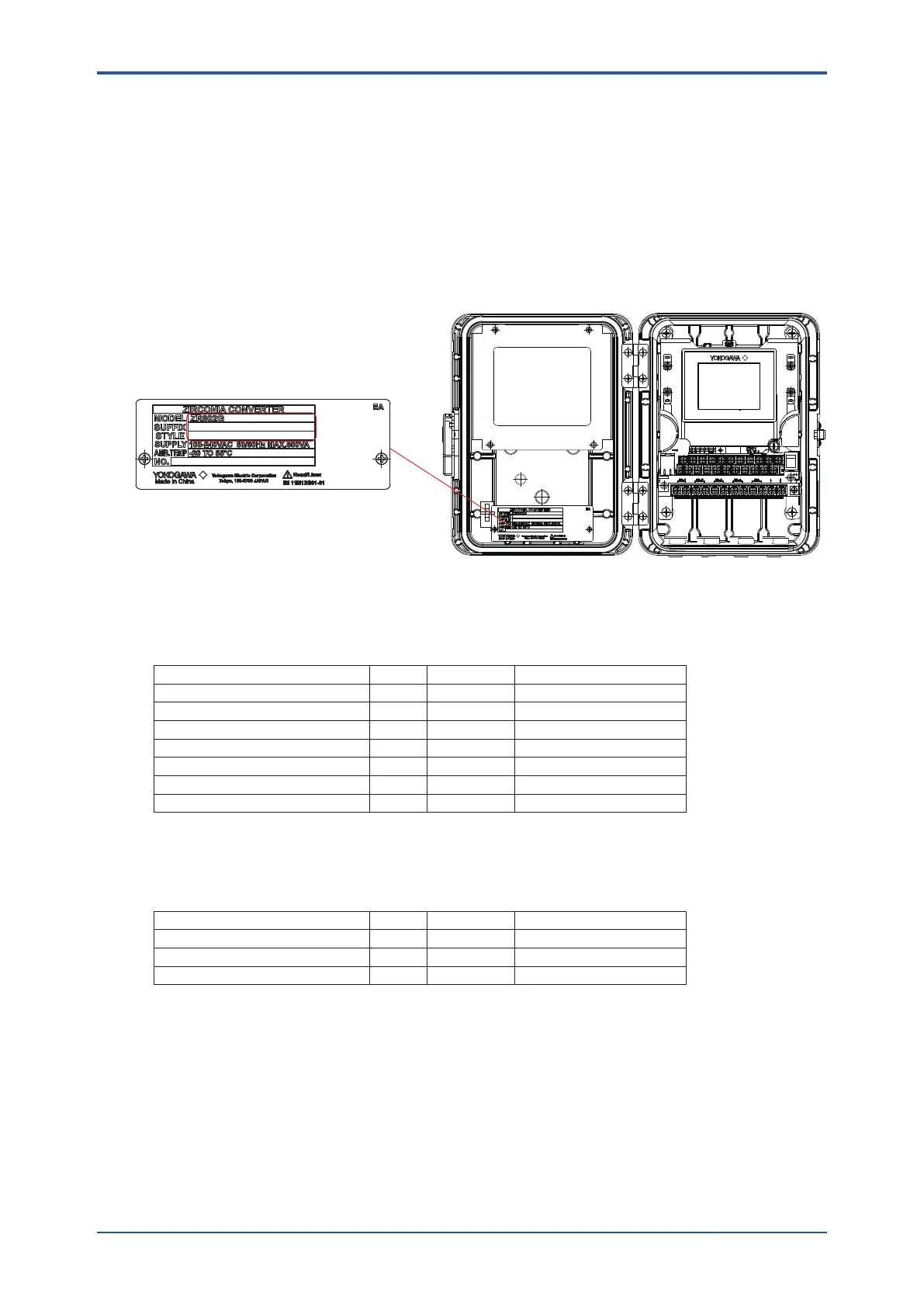

ZR802G の前面扉内側に貼付されている銘板の形名コードが、注文書と一致していること
を確認してください。形名コード表は表 3 を参照してください。
● 付属品の確認
表 1 の付属品があることをご確認ください。
表1 標準付属品
名称 個数 部品番号 備考
ヒューズ 1 A1113EF -
取付けブラケット（標準） 1 F9800AP -
取付けブラケット用ボルト 4 -
M6x10mm
取付けブラケット用ワッシャ 4 - M6 用
パイプ取付用ボルト 4 -
M6x70mm
パネル取付用ねじ 2 - M6x100mm
タグラベル（標準） 1 - (注)
( 注 )付加コード /SCT 指定時以外に付属されます。TAGNO. 未指定時はブランクのラベルとなります。
付加仕様により取付けブランケットは次の表に示すように変わります。
表2 付加仕様による取付けブラケット
名称 個数 部品番号 備考
リプレースースブラケット 1 F9800ZA
付加コード /BR の場合
リプレースブラケット（重塗装） 1 F9800ZC 付加コード /BR、/RC の場合
取付けブラケット（重塗装） 1 F9800AR 付加コード /RC の場合
