ZEISS COMO CHEGAR À PRIMEIRA IMAGEM Axio Observer
18 431004-6044-008 09/2017
Português
• Fechar o campo de abertura (Figura 5/7), até
que este, ainda que desfocado, se torne visível
(Figura 4/A).
• Através de ajuste vertical (Figura 5/8) do
condensador, focalizar na borda do campo de
abertura (Figura 4/B).
• Ajustar campo de abertura com os parafusos
centralizadores (Figura 5/4) (Figura 4/C) e abrir
até que a borda da imagem desapareça do
campo de visão (Figura 4/D).
• Para ajuste do campo de abertura, remover um ocular do apoio de oculares e ajustar campo de
abertura para aproximadamente 2/3 do diâmetro da pupila de saída da objetiva (Figura 4/E).
O ajuste ótimo de contraste depende do preparado correspondente.
• Reinserir novamente o ocular e, se necessário, refocalizar o preparado com o ajuste fino.
• Ajustar intensidade da luz com a tecla balancim.
Legenda relativa a Figura 5:
1 Interruptor (estativo 3, 3 materials), Tecla Standby (estativo 5, 5 materials e estativo 7, 7 materials)
2 Anel de ajuste para porta lateral
3 Disco revolver do condensador
4 Parafuso de centragem para condensador
5 Polarizador D com trocador duplo de filtro
6 Condensador
7 Roda recartilhada do campo de abertura
8 Botão ajustador da altura do condensador
9 Receptáculo para deslocador do diafragma em atenuador FL discreto
10 Mesa para microscópio (com quadro universal de retenção K aplicado)
11 Tecla LM-Set
12 Receptáculo para o deslocador de análise
13 Revolver de objetivas
14 Receptáculo para compensador 6x20 (somente estativos materials)
15 Revolver de refletores ou roda de filtro duplo mot.
16 Anel de ajuste revolver optovariável
17 Comando de foco bruto / fino
18 Tecla TL para ligar / desligar luminária LED / halogênica ou disparador de luz incidente (Fluorescência)
19 Anel de ajustagem para a lanterna LED / halogênica
20 Botão giratório/deslizante para divisão de raios vis / doc
21 Botão giratório/deslizante para lente Bertrand e disparador manual
22 Unidade binocular do tubo
23 Ocular
24 Anel de ajuste do ocular

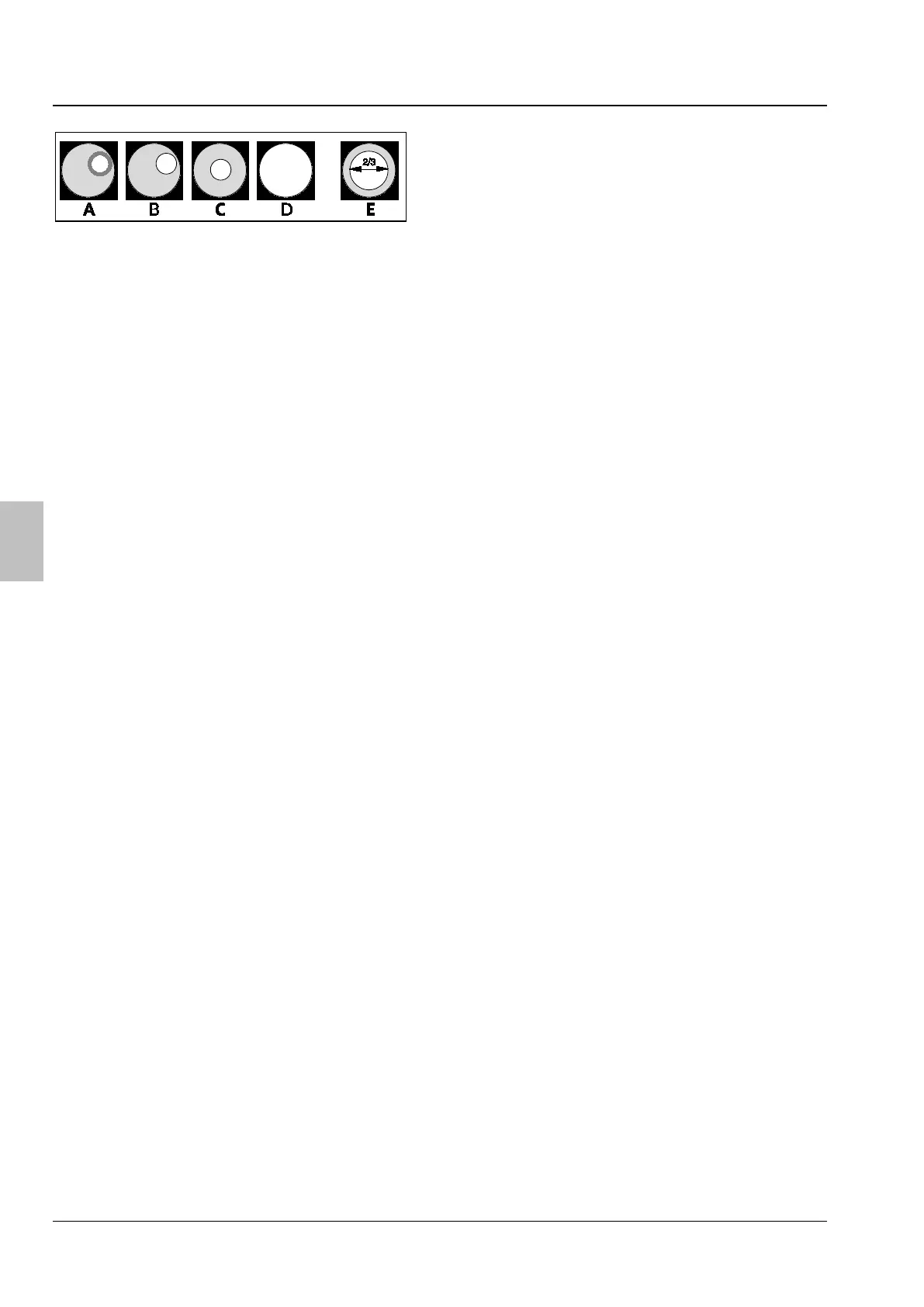

Figura 4 Ajuste de aberturas no campo claro
de luz transmitida conforme
KÖHLER
