ZEISS WIE KOMMT MAN ZUM ERSTEN BILD Axio Observer
18 431004-6044-008 09/2017
• Leuchtfeldblende (Bild 5/7) soweit schließen, bis
diese, wenn auch unscharf, sichtbar wird
(Bild 4/A).
• Durch Höhenverstellung (Bild 5/8) des
Kondensors auf den Rand der Leuchtfeldblende
scharfstellen (Bild 4/B).
• Leuchtfeldblende mit Zentrierschrauben
(Bild 5/4) zentrieren (Bild 4/C) und soweit
öffnen, dass der Blendenrand gerade aus dem
Sehfeld verschwindet (Bild 4/D).
• Zur Einstellung der Aperturblende ein Okular aus dem Okularstutzen entfernen und Aperturblende auf
ca. 2/3 des Durchmessers der Objektivaustrittspupille einstellen (Bild 4/E).
Die optimale Kontrasteinstellung ist abhängig vom jeweiligen Präparat.
• Okular wieder einsetzen und falls notwendig auf das Präparat mit Feintrieb nachfokussieren.
• Lichtintensität mit Tastenwippe anpassen.
Legende zu Bild 5:
1 Ein- / Ausschalter (Stativ 3, 3 materials), Stand-by-Taste (Stativ 5, 5 materials und Stativ 7, 7 materials)
2 Stellrad für Sideport
3 Revolverscheibe des Kondensor
4 Zentrierschraube für Kondensor
5 Polarisator D mit 2-fach Filterwechsler
6 Kondensor
7 Rändelrad für Leuchtfeldblende
8 Stellknopf für Höhenverstellung des Kondensors
9 Aufnahmefach für Schieber Irisblende und FL Abschwächer diskret
10 Mikroskoptisch (mit eingesetztem Universal-Halterahmen K)
11 Taste LM-Set
12 Aufnahmefach für Schieber Analysator
13 Objektivrevolver
14 Kompensator-Aufnahme 6x20 (nur Stative materials)
15 Reflektorrevolver oder Doppelfilterrad mot.
16 Stellrad Optovarrevolver
17 Fokussiertrieb grob / fein
18 Taste TL zum Ein- / Ausschalten der LED-Leuchte / Halogenleuchte oder des Auflichtshutters (Fluoreszenz)
19 Einstellrad für Beleuchtungsintensität der LED-Leuchte / Halogenleuchte
20 Dreh- oder Schiebeknopf für Strahlteilung vis / doc
21 Dreh- / Schiebeknopf für Bertrandlinse und manuellen Shutter
22 Binokularteil des Tubus
23 Okular
24 Stellring des Okulars

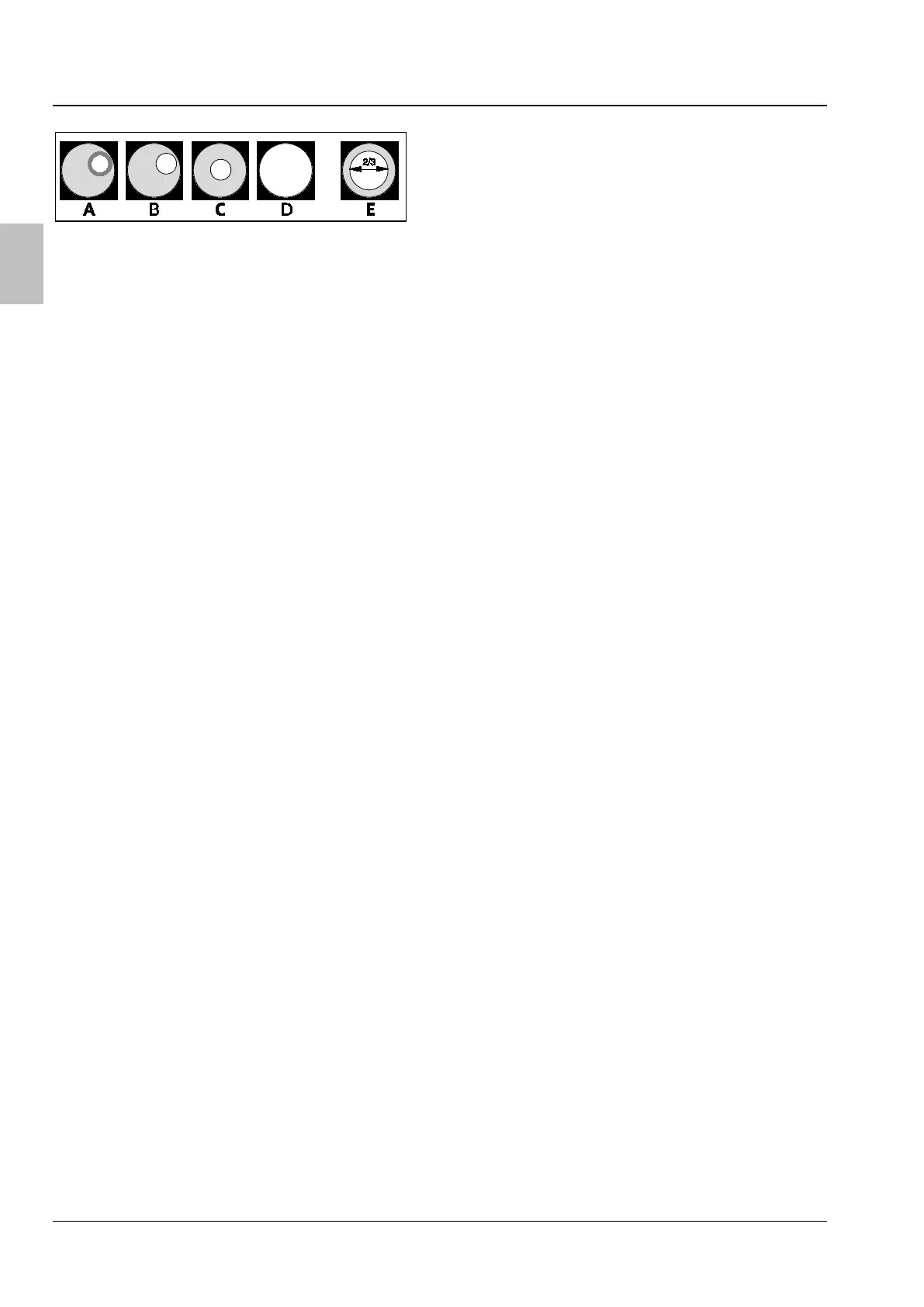

Bild 4 Blendeneinstellungen im Durch-
licht-Hellfeld nach KÖHLER
