ZEISS PROCEDURE A SUIVRE POUR OBTENIR LA PREMIERE IMAGE Axio Observer
18 431004-6044-008 09/2017
Français
• Fermer l’obturation de zone d’éclairage
(Figure 5/7) jusqu’à ce que celle-ci soit visible, et
ce, même de manière floue (Figure 4/A).
• Par un réglage en hauteur (Figure 5/8) du
condenseur, effectuer la mise au point sur le
bord de l’obturation de zone d’éclairage
(Figure 4/B).
• Centrer l’obturation de la zone d’éclairage avec
les deux vis de centrage (Figure 5/4) (Figure 4/C)
et l’ouvrir jusqu’à ce que le bord de l’obturation
disparaisse juste du champ visuel (Figure 4/D).
• Pour le réglage du diaphragme d’ouverture, retirer un oculaire du support oculaire et régler le
diaphragme d’ouverture à env. 2/3 du diamètre de la pupille de sortie des objectifs (Figure 4/E).
Le réglage du contraste optimal dépend de la préparation.
• Insérer de nouveau l’oculaire et si nécessaire, effectuer une nouvelle mise au point sur la préparation
avec l’ajustage fin.
• Adapter l’intensité de lumière avec la touche à bascule.
Légende pour Figure 5 :
1 Bouton Marche/Arrêt (statif 3, 3 materials), touche Standby (statif 5, 5 materials et statif 7, 7 materials)
2 Roue de réglage pour Sideport
3 Revolver du condenseur
4 Vis de centrage pour condenseur
5 Polariseur D avec changeur de filtres 2x
6 Condenseur
7 Molette pour l’obturation de zone d’éclairage
8 Bouton pour le réglage en hauteur du condenseur
9 Compartiment récepteur pour coulisseau porte-diaphragme iris et atténuateur FL réglable par paliers
10 Platine du microscope (avec cadre de fixation universel K)
11 Touche LM-Set
12 Compartiment pour coulisseau portant analyseur
13 Revolver porte-objectifs
14 Compartiment de compensateur 6x20 (uniquement statifs materials)
15 Revolver à réflecteurs ou roue porte-filtres double mot.
16 Roue de réglage du revolver Optovar
17 Bouton de mise au point approchée / fine
18 Touche TL Marche/Arrêt de la lampe LED / halogène ou de l’obturateur pour épiscopie (avec fluorescence)
19 Molette pour régler l’intensité de la lampe LED / halogène
20 Bouton rotatif/coulissant pour la séparation du faisceau vis / doc
21 Bouton rotatif/coulissant pour la lentille de Bertrand et l’obturateur manuel
22 Élément binoculaire du tube
23 Oculaire
24 Anneau de réglage de l’oculaire

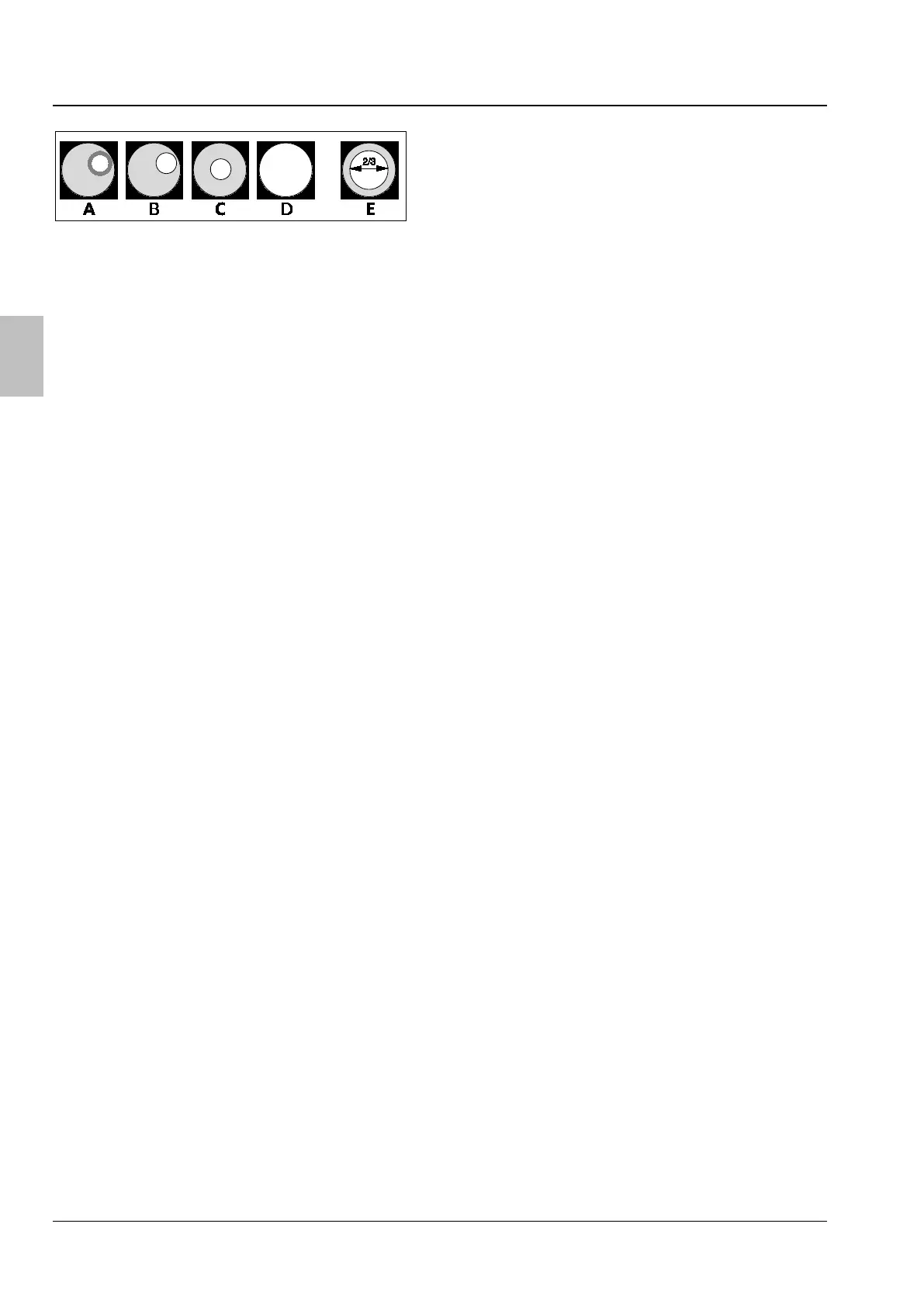

Figure 4 Réglages du diaphragme dans le
l’éclairage diascopique à fond clair
selon KÖHLER
