• Cerrar el diafragma de campo luminoso
(Fig
. 5/7) hasta que este sea visible (también sin
nitidez) (Fig
. 4/A).
• Con el mando de ajuste de altura (Fig. 5/8) del
condensador enfocar el borde del diafragma de
campo luminoso (Fig
. 4/B).
• Centrar el borde del diafragma de campo con
los tornillos de centrado (Fig
. 5/4) (Fig. 4/C) y
abrir el diafragma de campo luminoso de modo
que el borde del diafragma comience a
desaparecer del campo visual (Fig. 4/D).
• Para ajustar el diafragma de apertura, retirar un ocular del tubo ocular y ajustar el diafragma de
apertura a aproximadamente 2/3 del diámetro de las pupilas de salida del objetivo (Fig
. 4/E).
La configuración óptima del contraste depende de respectivo preparado.
• Volver a colocar el ocular y, de ser necesario, reenfocar sobre el preparado con el ajuste fino.
• Adaptar la intensidad lumínica con el interruptor basculante.
Leyenda para el Fig
. 5:
1 Interruptor (estativo 3, 3 materials), tecla de stand-by (estativo 5, 5 materials y estativo 7, 7 materials)
2 Rueda de ajuste del Sideport
3 Disco de revolver del condensador
4 Tornillo descentrado para el condensador
5 Polarizador D con cambiador doble de filtro
6 Condensador
7 Rueda moleteada para el diafragma de campo luminoso
8 Mando de ajuste de altura del condensador
9 Alojamiento F para corredera de diafragma de iris y atenuador FL discreto
10 Mesa para microscopio (con marco de sujeción K universal montado)
11 Pulsador LM-Set
12 Alojamiento para corredera de analizador
13 Revólver portaobjetivos
14 Alojamiento para compensador 6x20 (sólo para estativos materials)
15 Revólver de reflector o rueda de filtro doble mot.
16 Rueda de ajuste del revólver Optovar
17 Mando de enfoque grueso / fino
18 Pulsador TL para el encendido/apagado de la lámpara LED / lámpara halógena o del shutter de luz episcópica
(fluorescencia)
19 Rueda de ajuste para la intensidad de iluminación de la lámpara LED / lámpara halógena
20 Botón giratorio/deslizante para división de rayos vis / doc
21 Botón giratorio/deslizante para lente Bertrand y shutter manual
22 Elemento binocular del tubo
23 Ocular
24 Anillo de ajuste del ocular

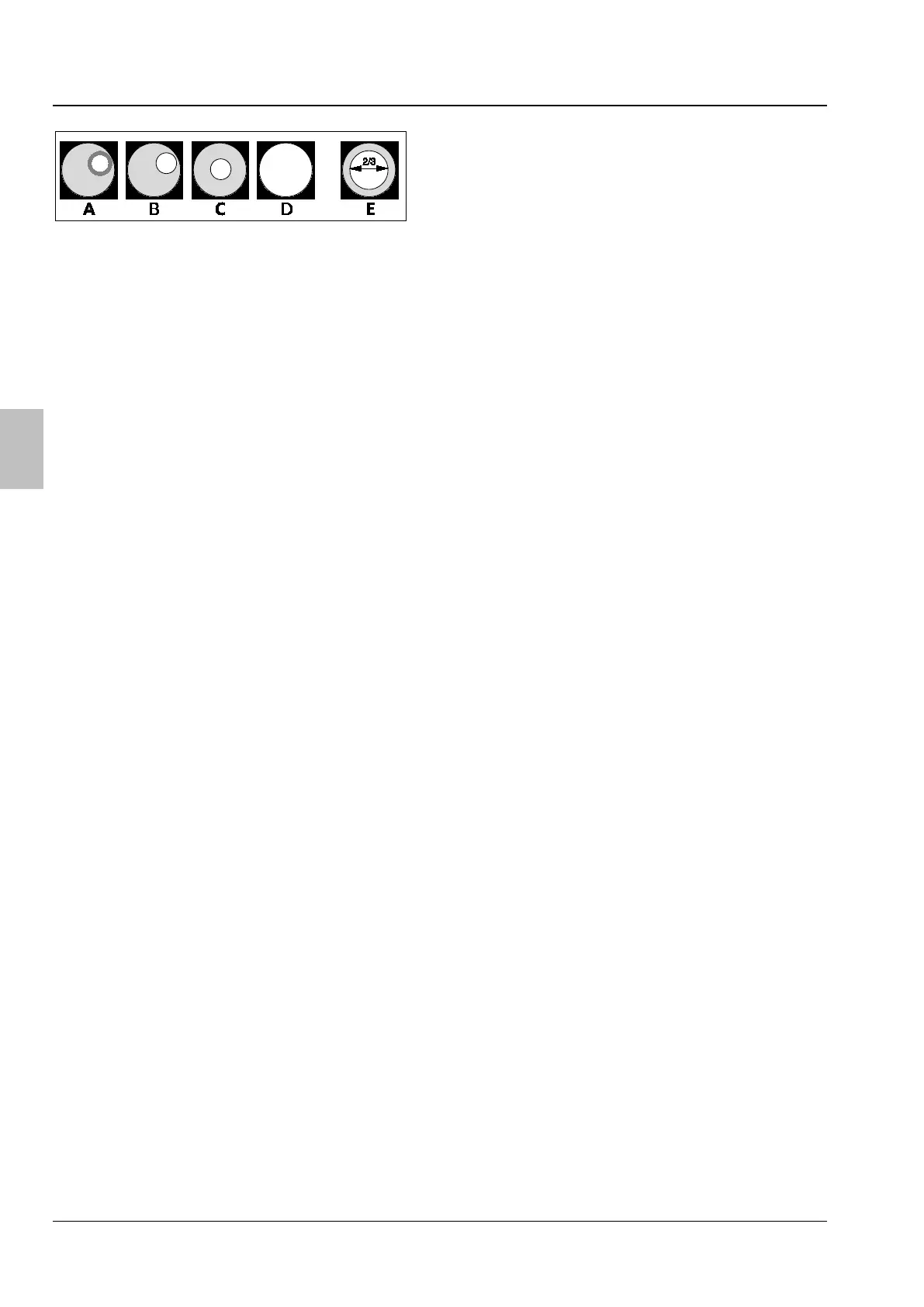

Fig. 4 Configuración de diafragma en luz
diascópica de Campo claro según
KÖHLER
