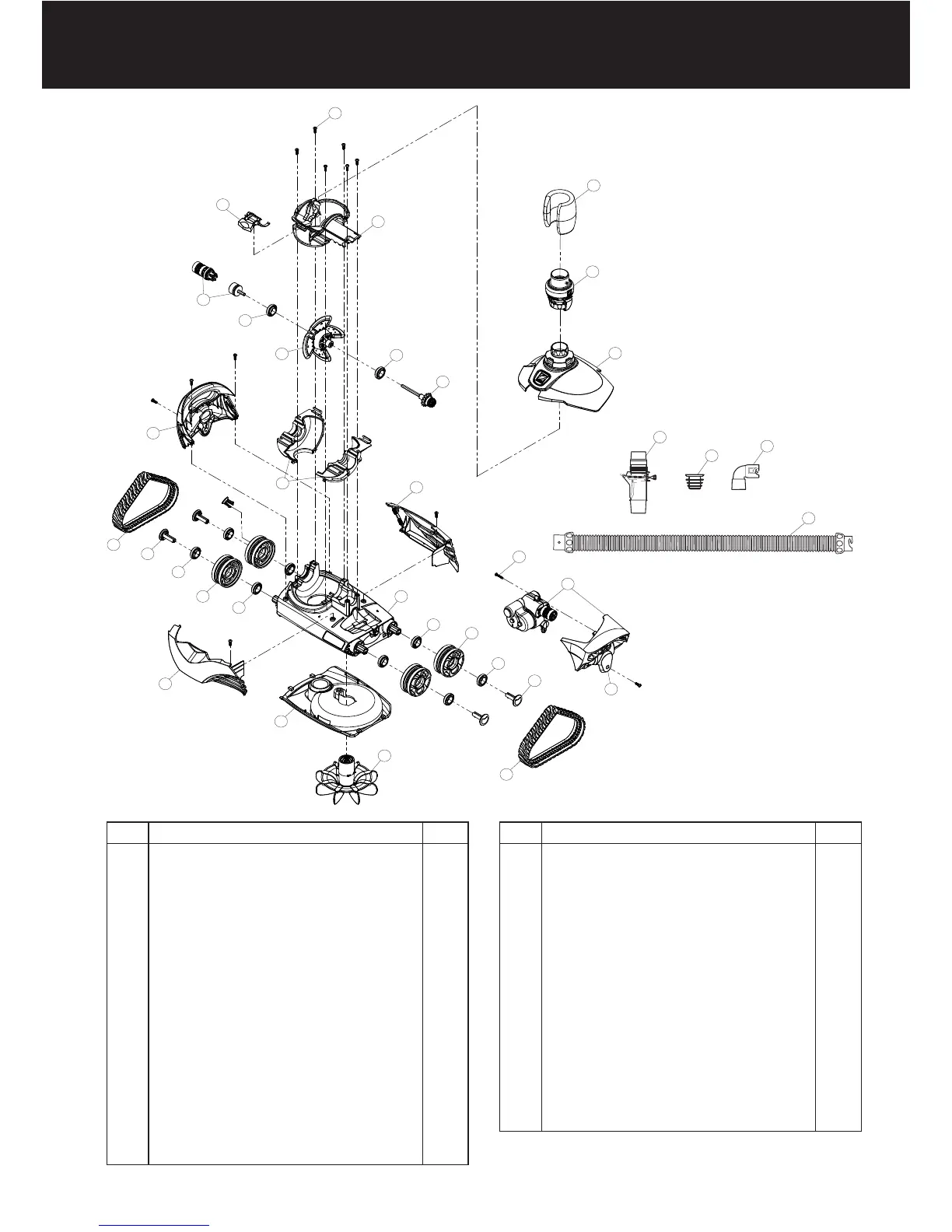

SECTION 4 – PARTS IDENTIFICATION
No No Description Qty
1 Hose Float 1
2 Flow Regulator Valve 1
3 Top Cover W/Swivel Assembly 1
4 Screw, M4x12mm, Phillips #2 Pan Head 10
5 Middle Engine HousingW/Ramp & 2 Seals 1
6 Cover Latch 1
7 Pulley Coupler Assembly 1
8 Bearing (Wheel & Engine) 10
9 Engine Assembly 1
10 Drive Shaft Assembly 1
11 Body Panel, Right (D) 1
12 Lower Engine Housing 1
13 Body Panel, Rear (B) 1
14 Screw, Thread Forming, #6-18 7/8in Type A,
Phillips #2 Pan Head
1
No No Description Qty
15 Direction Control Device, Side A 1
16 Body Panel, Left ( C ) 1
17 Track 2
18 Wheel Pin 4
19 Wheel 4
20 Chassis Assembly 1
21 Body Panel, Front (A) 1
22 Lower Body Housing 1
23 Fan Assembly 1
24 Pearl Blue Twist Lock Hose - 1.2m 7
25 Auto Weir Valve 1
26 In-ground Valve Cuff 1
27 90° Twist Lock Elbow 1
1
2
3
4
5
6
7
8
11
13
14
24
25
26
27
16
17
15
12
8
8
8
10
9
17
18
19
21
22
19
23
20
18
8
8
