3M Versaflo - Ceinture Et Ensemble Harnais; Ceinture; Ensemble Harnais; Tuyau de Respiration

27 28
11-1
11-3
11-5
11-2
11-4
11-6

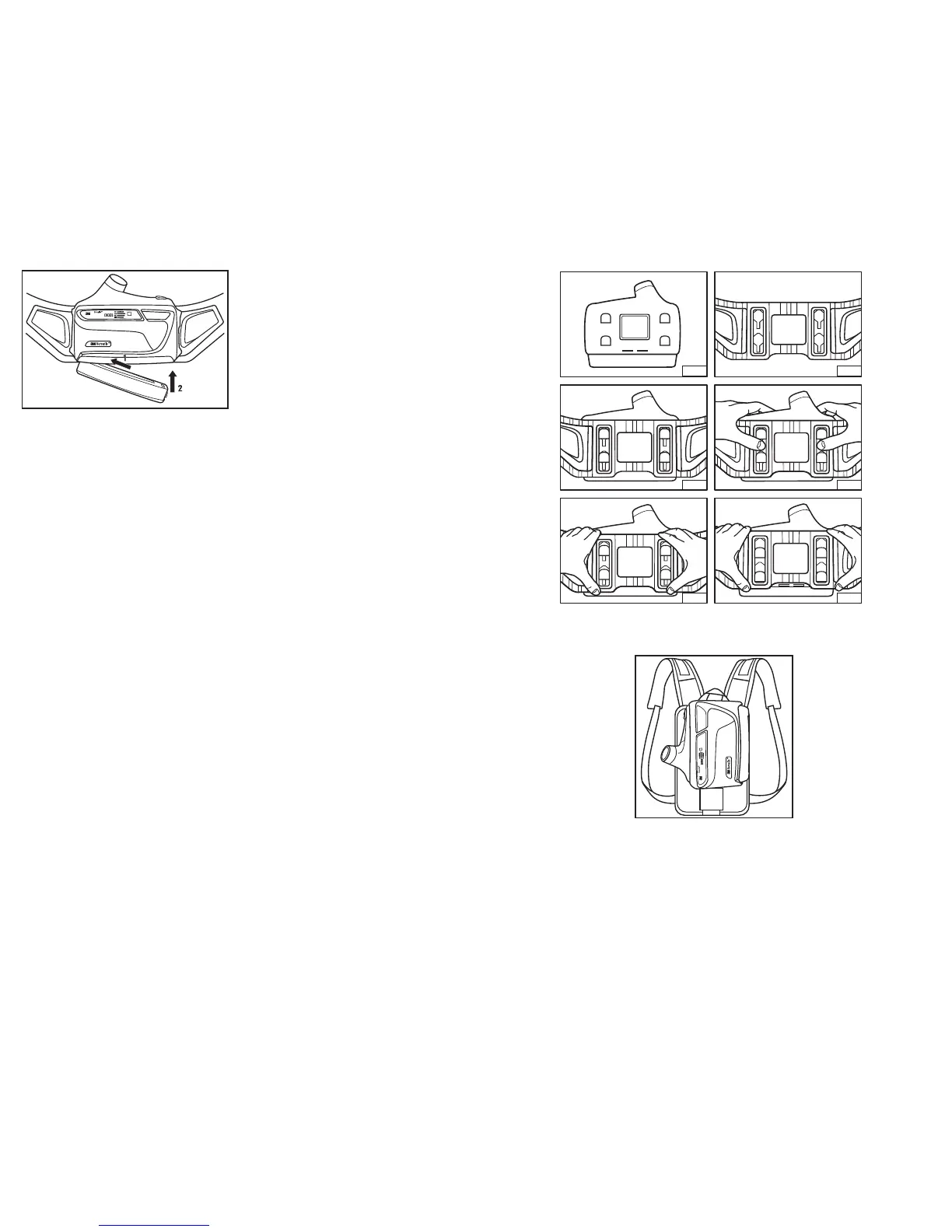

Fig. 11 – Installation de la ceinture
Ensemble harnais
L’ensemble harnais BPK-01 3M™ avec adaptateur TR-655 3M™ peut remplacer la ceinture (Fig. 12). Pour obtenir de plus
amples renseignements, consulter les directives d’utilisation de l’ensemble harnais BPK-01 et de l’adaptateur TR-655.
Fig. 12 – Ensemble harnais BPK-01 3M™
TUYAU DE RESPIRATION
Le respirateur d’épuration d’air propulsé TR-600 Versao™ 3M™ est homologué pour être utilisé avec les tuyaux de
respiration Versao™ 3M™. Sélectionner un tuyau de respiration homologué convenant aux conditions de travail.
1. Insérer l’extrémité du tuyau de respiration muni du dispositif de verrouillage à baïonnette (deux petites broches) dans les
deux fentes parallèles de la sortie d’air du soufeur à moteur (Fig. 13).
2. Faire tourner le tuyau de respiration de un quart de tour vers la droite pour le verrouiller en place.
3. Consulter les directives d’utilisation de la pièce faciale qui sera utilisée pour connaître les procédures de raccord du tuyau
de respiration à la pièce faciale.
Fig. 10 – Installation de la pile
CEINTURE ET ENSEMBLE HARNAIS
Le respirateur d’épuration d’air propulsé TR-600 Versao™ 3M™ s’utilise avec une ceinture ou un ensemble harnais.
Ceinture
Le respirateur TR-600 Versao est homologué avec deux choix de ceintures de qualité supérieure : la ceinture à durabilité
prolongée TR-626 3M™ à surface durable avec courroies en cuir et la ceinture facile à nettoyer TR-627 3M™ à surface
lisse décontaminable avec courroies en uréthane. Choisir une ceinture homologuée convenant aux conditions de travail.
Installation de la ceinture :
1. Avec le ltre ou la cartouche et le protège-ltre installés, placer le soufeur à moteur sur une table, face vers le bas et
sortie opposée à soi.
2. Placer les 4 trous en forme de serrure (Fig. 11-2) de la ceinture sur les 4 barres en T (Fig. 11-1) à l’arrière du soufeur à
moteur (Fig. 11-3).
3. Avec les pouces, appuyer de chaque côté de la ceinture entre les trous supérieurs et inférieurs (Fig. 11-4).
4. Faire glisser la ceinture vers le haut (Fig. 11-5) pour l’enclencher sur les languettes de verrouillage de la ceinture situées
au bas du soufeur à moteur (Fig. 11-6).
5. Tirer doucement sur la ceinture pour s’assurer qu’elle est bien xée au soufeur à moteur.
6. Placer le soufeur à moteur de manière qu’il repose dans le creux du dos ou à tout autre endroit autour de la taille. Serrer
la ceinture de manière à obtenir un ajustement serré et confortable. Une rallonge de ceinture est offerte au besoin.
7. Retenir la longueur de ceinture excédentaire dans la ganse. On peut rogner soigneusement la longueur de ceinture
excédentaire si elle ne sert pas.
Pour retirer la ceinture du soufeur à moteur, soulever la partie centrale inférieure de la ceinture au-dessus des bords de
verrouillage et la faire glisser vers le bas.
