1 POWER ON/OFF
Premete questo interruttore collocato sul telaio posteriore del mixer per accendere
o spegnere l’apparecchio.
2 AC ADAPTER IN
Collegate a questo ingresso esclusivamente l’alimentatore in dotazione.
ATTENZIONE: assicurate il cavo al gancio per evitare lo spegnimento accidentale
dell’apparecchio.

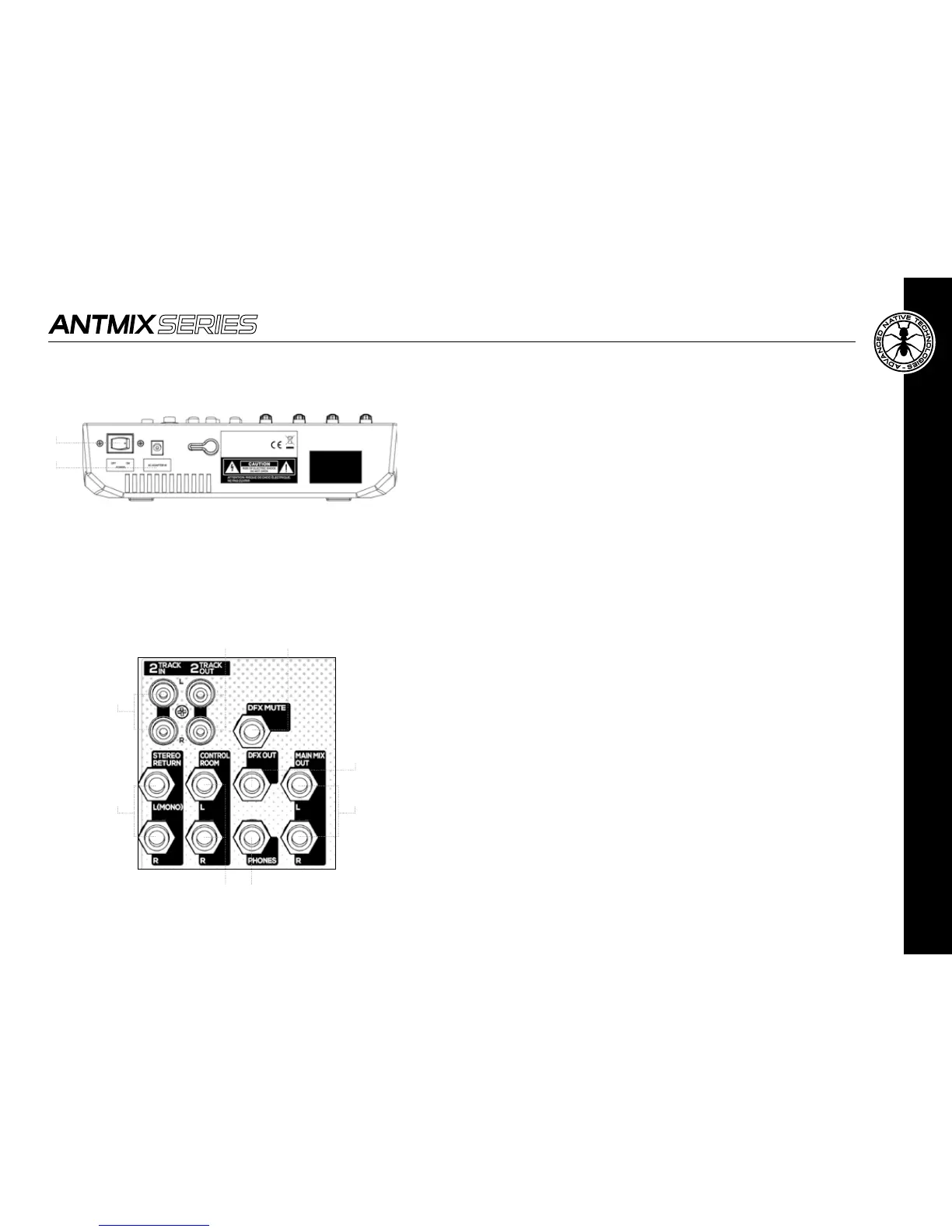

3.1.5 | 8FX – SEZIONE ALIMENTAZIONE & MASTER
3 2-TRACK IN
Ingresso linea sbilanciato con prese RCA L/R.
Collegate a queste prese l'uscita di un apparecchio hi- (CD) o altro
dispositivo con uscite RCA L/R.
4 2-TRACK OUT
Uscita linea sbilanciata con prese RCA L/R.
Collegate a queste prese un dispositivo hi-, per esempio un registratore;
il livello del segnale in uscita è influenzato dal controllo di volume
MAIN MIX.
5 DFX MUTE
Presa jack da 6,35mm per interruttore a pedale. Consente di silenziare
l’unità effetti interna mediante un pedale.
6 STEREO RETURN
Prese jack sbilanciate da 6,35mm per l’ingresso del ritorno stereo
proveniente da un'unità effetti esterna o altro apparecchio.
7 CONTROL ROOM L-R
Uscita CONTROL ROOM con prese jack stereo da 6,35mm.
Questa uscita consente di pilotare un secondo gruppo di diffusori
amplicati con controllo di livello indipendente dal master, creando
così due zone d’ascolto distinte a volumi differenti. Nelle applicazioni di
studio l’utilizzo tipico è per i monitor della regia audio. Il volume di questa
uscita viene regolato mediante la manopola PHONES - CTRL/ROOM
indipendentemente dai livelli delle uscite MAIN MIX.
8 DFX OUT
Uscita con presa jack da 6,35mm. Collegate a questa uscita un'eventuale
unità effetti esterna.
Il segnale in uscita è la somma stabilita dalle mandate DFX di ogni canale.
9 PHONES
Uscita per il collegamento ad una cufa con presa jack stereo da 6,35mm.
NOTA: regolate il volume della manopola PHONES CTRL/ROOM in modo
prudente, evitando danni temporanei o permanenti al vostro udito.
10 MAIN MIX OUT
Uscite jack da 6,35mm. Collegate a queste uscite gli ingressi del vostro
impianto di amplicazione.
