E TRS-KLINKENSTECKER
Insert – Mono-Kanäle
F CINCH
2 TRACK IN – Master-Sektion
2 TRACK OUT - Master-Sektion
G STEREO-KLINKENSTECKER
Kopfhörer - Master-Sektion
OUT
OUT
GND
tip (out)
tip
ring (in)
ring
MONO JACKS
STEREO JACK
IN
IN
GND
tip (L)
tip
ring (R)
ring
STEREO JACK
• AUX-SEND - NUR 12FX
Schließen Sie diesen Ausgang an einen Monitor oder mehrere in Serie
miteinander verbunden Monitore an.
FIG. B | MAIN MIX OUT
Schließen Sie MAIN-MIX-Ausgänge (XLR-Male bei 12FX, symmetrische
Klinkenbuchsen bei 6FX und 8FX) an Aktivlautsprecher oder Verstärker an.
• MAIN-MIX OUT FÜR 6FX UND 8FX

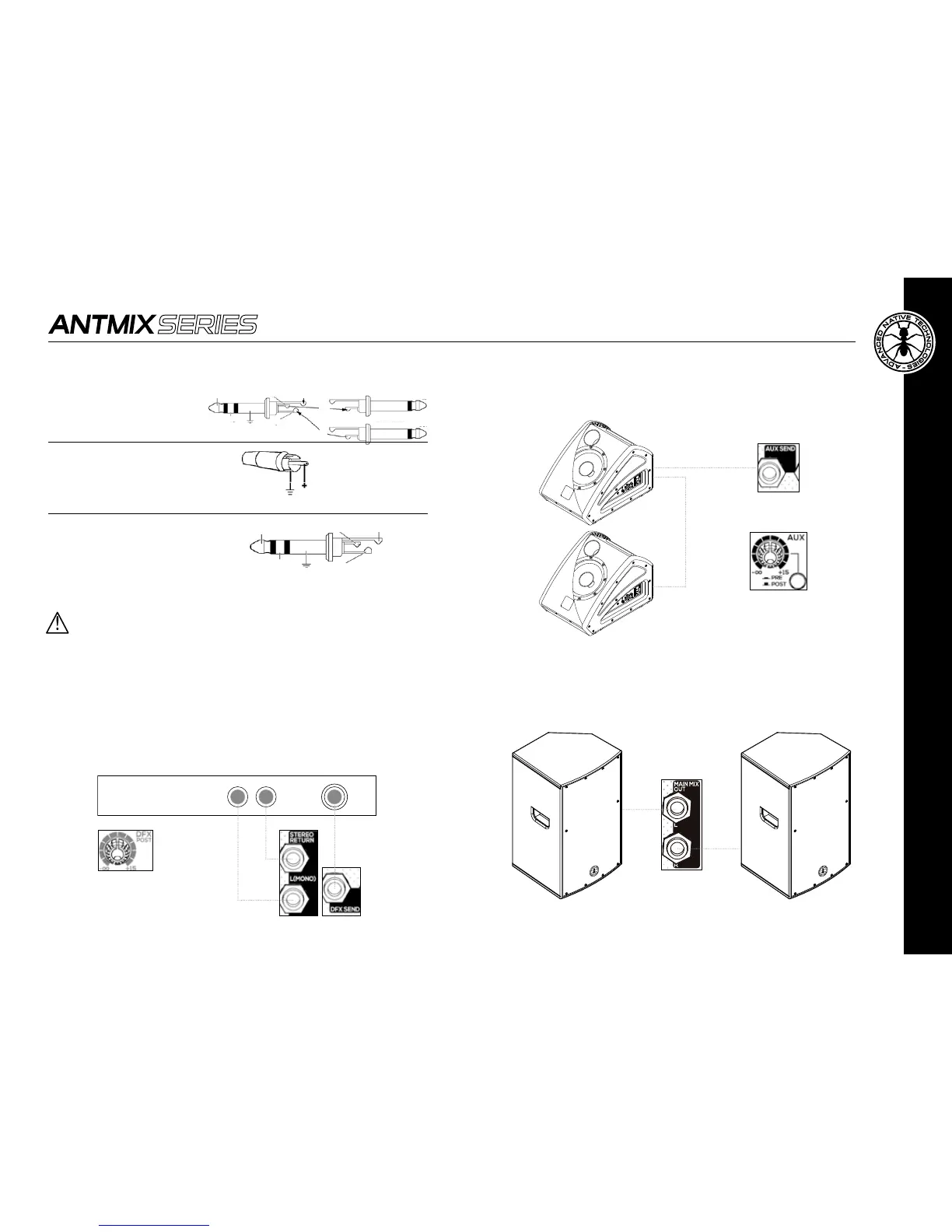

7 | SYSTEM-ANSCHLÜSSE
Verwenden Sie immer hochwertige Kabel.
Überprüfen Sie immer die korrekte Funktion der Kabel und verbinden Sie immer
die Kabel entsprechend dem Gerätetyp und dem Mixer-Eingang / -Ausgang.
Verwenden Sie dabei immer hochwertige Kabel.
FIG. A | AUX / DFX POST
• DFX-POST-Send
Schließen Sie diesen Ausgang an ein externes Effektgerät an. Verbinden Sie die Ausgänge
des externen Effektgeräts mit den STEREO-RETURN-Eingängen.
öffne die
DFX Knopf
Taste gedrückt
