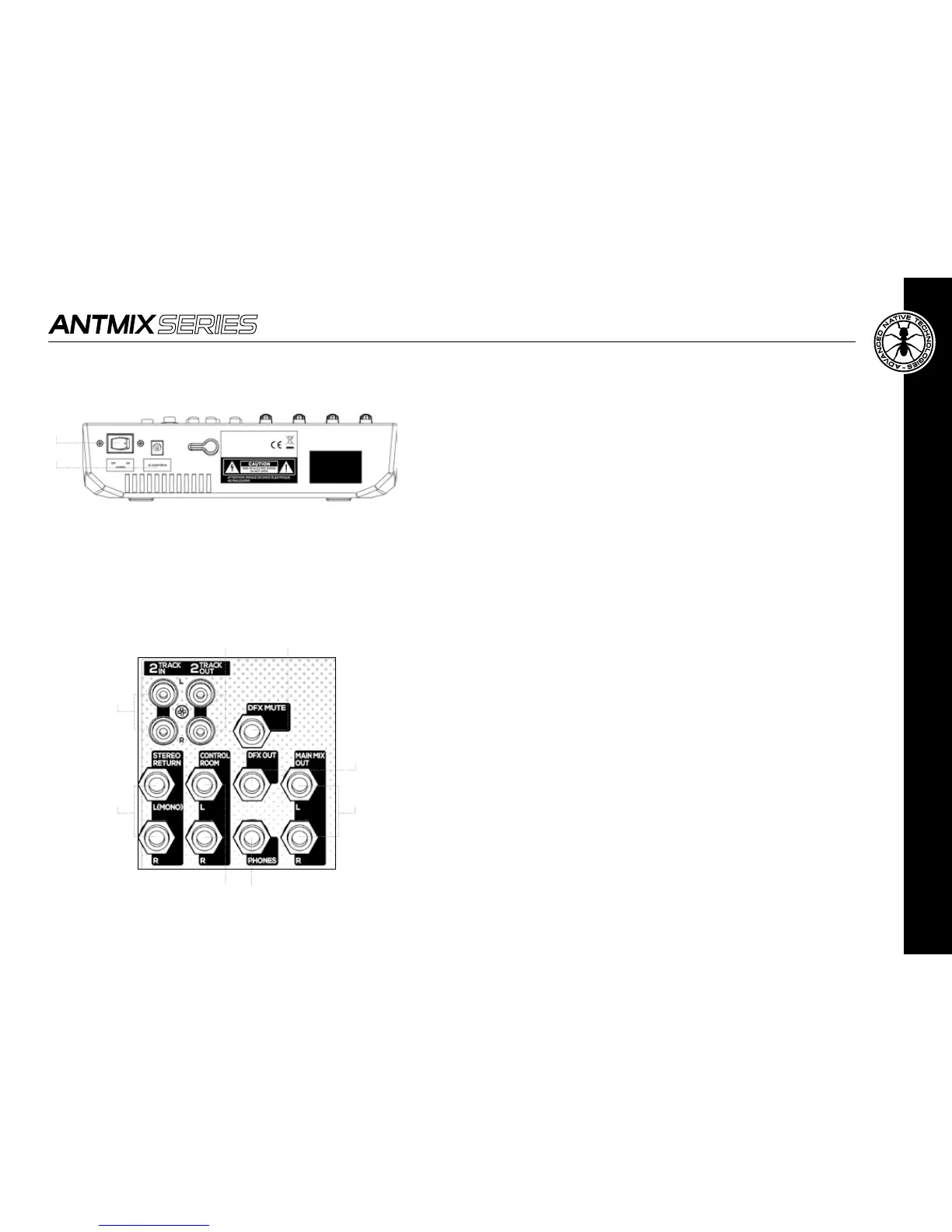

1 POWER ON/OFF
Betätigen Sie diesen Schalter auf der Rückseite, um das Mischpult ein- oder
auszuschalten.
2 AC ADAPTER IN
Schließen Sie nur das mitgelieferte Netzteil an diese Buchse an.
ACHTUNG: Um ein versehentliches Abschalten des Gerätes zu verhindern, befestigen
Sie das Kabel am Haken an der Rückwand.
3.1.5 | 8FX - STROMVERSORGUNG UND MASTER-SEKTION
3 2-TRACK IN
Unsymmetrischer Line-Eingang mit L/R-Cinch-Anschlüssen (RCA).
Verbinden Sie diese Buchse mit den Cinch-Ausgängen eines Hi-Fi- (CD)
oder anderen Geräts.
4 2-TRACK OUT
Unsymmetrischer Line-Ausgang mit L/R-Cinch-Anschlüssen (RCA).
Verbinden Sie diese Ausgänge mit einem Hi-Fi-Gerät wie etwa einen Recorder.
Die Lautstärke wird über den MAIN-MIX-OUT-Ausgang eingestellt.
5 DFX MUTE
6,35 mm (1/4") TS-Buchse zum Anschluss eines Fußschalters zur
Stummschaltung des internen Effektgerätes.
6 STEREO RETURN
Zwei Ausgangsbuchsen, 6,35 mm (1/4") Klinke. Verbinden Sie diese Eingänge
mit den Ausgängen eines externen Effekts oder eines weiteren Stereogerätes.
7 CONTROL/ROOM
CONTROL-ROOM-Ausgang mit zwei Line-Anschlüsse, 6,35 mm (1/4") Klinke.
Sie können an diesen Ausgang ein zweites Paar Aktivlautsprecher
anschließen deren Lautstärke unabhängig vom Mischpult-Master bestimmt
wird. Somit wären zwei separate Abhör-Zonen mit unterschiedlicher
Lautstärke möglich. Typischerweise wird diese Option im Tonstudio
für Studiomonitore verwendet. Die Ausgangslautstärke wird mit dem
PHONES-CTRL/ROOM-Drehregler eingestellt, unabhängig von der Anzahl
der MAIN-MIX-OUT-Ausgänge.
8 DFX OUT
Ausgangsbuchse, 6,35 mm (1/4") Klinke.
Schließen Sie diesen Ausgang an Ihre externen Effektgeräte an, falls
vorhanden.
Das Ausgangssignal ist die Summe der DFX-Send-Signale für jeden Kanal.
9 PHONES
Ausgang zum Anschluss eines Kopfhörer mit 6,35 mm (1/4") Klinkenstecker.
ACHTUNG: Gehen Sie bitte bei der Lautstärkeeinstellung mit dem PHONES-
CTRL/ROOM-Reglers vorsichtig vor, um vorübergehende oder dauerhafte
Hörschäden zu vermeiden.
10 MAIN MIX OUT
Zwei Ausgangsbuchsen, 6,35 mm (1/4") Klinke. Verbinden Sie diese Ausgänge
mit den Eingängen Ihrer Beschallungsanlage.
