STEREO RETURNS
Buchsen 2 x symmetrisch 6,35mm (1/4”)
Impedanz 10 kΩ
Frequenzbereich 20~20 kHz +/-1 dB
Klirrfaktor (THD + N) <0,03% @ +0 dB, 22~22 kHz, A-bewertet
Eingangsverstärkung AUS~+15 dB
DSP
A/D-D/A-Wandler 24 Bit
Anzahl der Effekte 16 bei 6FX – 100 bei 8Fx und 12FX
Bedienelemente
Preset-Drehwahlschalter - 16 Positionen (6FX) und 100 Positionen
(8FX & 12FX)
DFX-MUTE- Fußschalter
DFX MUTE-Schalter
DFX-Taste (Solo 8FX & 12FX)
AUSGÄNGE
MAIN MIX-Anschlüsse 2 x TRS 6,35mm (1/4”), (XLR bei 12FX)
MAIN MIX max.
Ausgangspegel
+22 dBu XLR symmetrisch (+16 dBu unsymmetrisch)
MAIN MIX
Ausgangsimpedanz
120 Ω
GR1-2-Ausgänge (nur 12FX) 2 x TRS symmetrisch 6,35mm (1/4”)
GR1-2 max. Ausgangspegel
(nur 12FX)
+22 dBu XLR symmetrisch (+16 dBu unsymmetrisch)
GR1-2 Ausgangsimpedanz
(nur 12FX)
120 Ω
Kopfhöreranschluss TRS 6,35mm (1/4”) unsymmetrisch
Kopfhörer-Impedanz 30 Ω
Control-Room-Anschlüsse 2 x TRS 6,35mm (1/4”) symmetrisch
Control-Room-Impedanz 120 Ω
2-TK- Anschlüsse 2 x Cinch unsymmetrisch
2-TK-Impedanz 1 kΩ

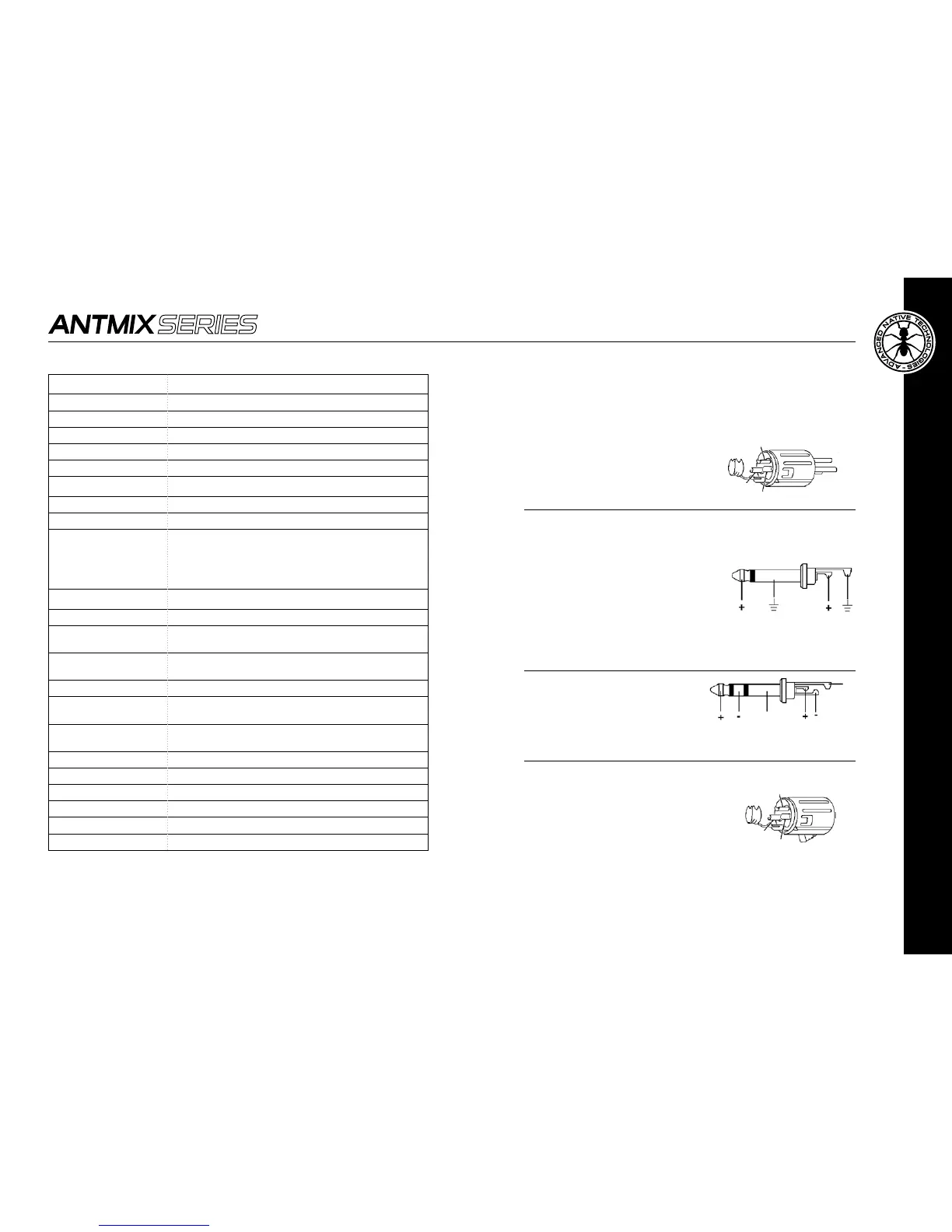

6 | ANSCHLÜSSE
A XLR MÄNNLICH SYMMETRISCH
Mono- und Mono-/Stereo-Kanäle
1 - Schirm/Masse
2 - Signal +(oder heiß)
3 - Signal - (oder kalt)
B S-KLINKENSTECKER
DFX SEND – Master-Sektion
STEREO RETURN – Master-Sektion
CONTROL ROOM – Master-Sektion
DFX MUTE - Master-Sektion
MAIN MIX OUT – 6FX und 8FX
GROUP OUT – nur 12FX
AUX SEND – nur 12FX
C TRS-KLINKENSTECKER
Line-Eingang – alle Kanäle
D XLR WEIBLICH SYMMETRISCH
MAIN MIX OUT – nur 12FX
1 - Schirm/Masse
2 - Signal +(oder heiß)
3 - Signal - (oder kalt)
