ITALIANO
Serie ANTMIX | Manuale d’uso
58 59
Manuale d’uso | Serie ANTMIX

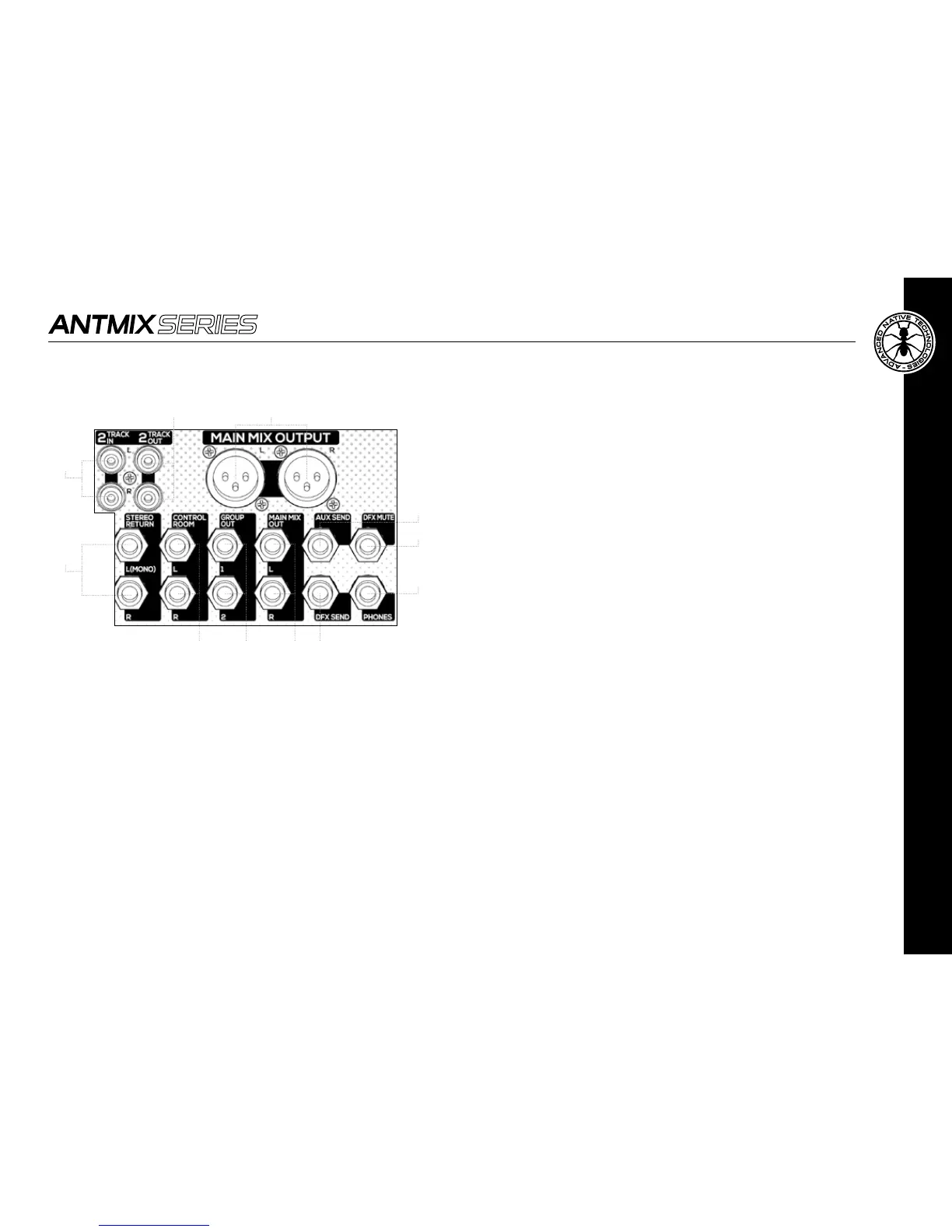

SERIES
1 2-TRACK IN
Ingresso linea sbilanciato con prese RCA L/R.
Collegate a queste prese l'uscita di un apparecchio hi- (CD) o altro dispositivo con
uscite RCA L/R.
2 2-TRACK OUT
Uscita linea sbilanciata con prese RCA L/R.
Collegate a queste prese un dispositivo hi-, per esempio un registratore; il livello
del segnale in uscita è influenzato dal controllo di volume MAIN MIX.
3 MAIN MIX OUTPUT
Uscite XLR bilanciate. Collegate a queste uscite gli ingressi del vostro impianto di
amplicazione.
4 STEREO RETURN
Prese jack sbilanciate da 6,35mm per l’ingresso del ritorno stereo dell’effetto esterno
o altro apparecchio.
5 CONTROL ROOM
Uscita CONTROL ROOM con prese jack stereo da 6,35mm.
Questa uscita consente di pilotare un secondo gruppo di diffusori
amplicati con controllo di livello indipendente dal master, creando
così due zone d’ascolto distinte a volumi differenti. Nelle applicazioni di
studio l’utilizzo tipico è per i monitor della regia audio. Il volume di questa
uscita viene regolato mediante la manopola PHONES- CTRL/ROOM
indipendentemente dai livelli delle uscite MAIN MIX
6 GROUP OUT
Uscite jack da 6,35mm. Questa uscita consente di pilotare un secondo
gruppo di diffusori amplicati con controllo di livello indipendente dal
master, creando così due zone d’ascolto distinte a volumi differenti o di
indirizzare i segnali scelti ad un registratore/scheda audio.
7 MAIN MIX OUT
Uscite jack da 6,35mm. Collegate a queste uscite gli ingressi del vostro
impianto di amplicazione.
8 AUX SEND
Uscita con presa jack da 6,35mm. Collegate questa uscita all'impianto
di monitoraggio (spie, IEM, ecc) per i musicisti.
9 DFX SEND
Uscita con presa jack da 6,35mm. Collegate a questa uscita un'eventuale
unità effetti esterna.
Il segnale in uscita è la somma stabilita dalle mandate DFX di ogni canale.
10 DFX MUTE
Presa jack da 6,35mm per interruttore a pedale. Consente di silenziare
l’unità effetti interna mediante un pedale.
11 PHONES
Uscita per il collegamento ad una cufa con presa jack stereo da 6,35mm.
NOTA: regolate il volume della manopola PHONES CTRL/ROOM in modo
prudente, evitando danni temporanei o permanenti al vostro udito.
