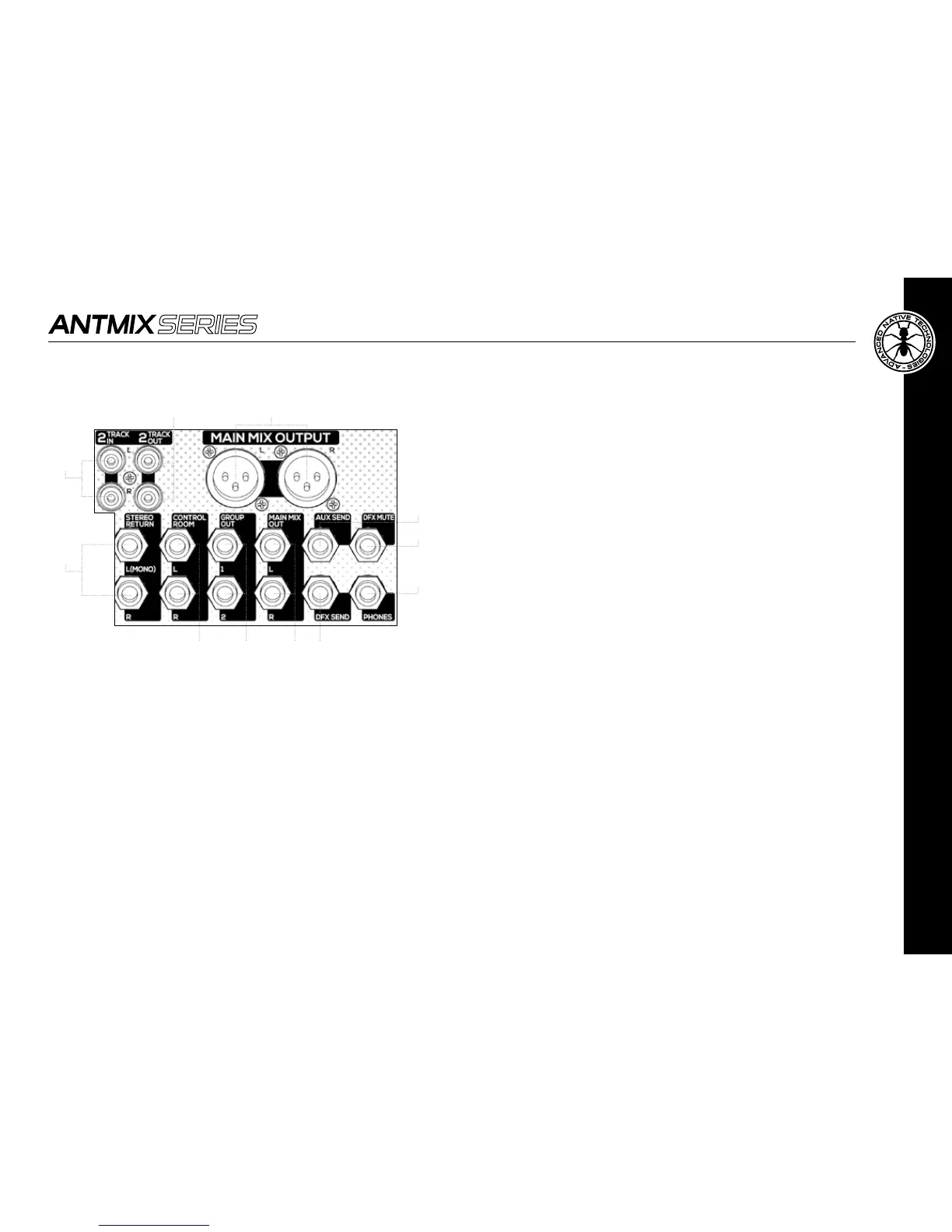

1 2-TRACK IN
Unsymmetrischer Line-Eingang mit L/R-Cinch-Anschlüsse.
Verbinden Sie diese Buchse mit den Cinch-Ausgängen eines Hi-Fi- (CD) oder anderen
Geräts.
2 2-TRACK OUT
Unsymmetrischer Line-Ausgang mit L/R-Cinch-Anschlüsse.
Verbinden Sie diese Ausgänge mit einem Hi-Fi-Gerät wie etwa einen Recorder. Die
Lautstärke wird über den MAIN-MIX-Ausgang eingestellt.
3 MAIN MIX OUTPUT
Symmetrische XLR-Ausgänge. Verbinden Sie diese Ausgänge mit den Eingängen Ihrer
Beschallungsanlage.
4 STEREO RETURN
Zwei Ausgangsbuchsen, 6,35 mm (1/4") Klinke.
Verbinden Sie diese Eingänge mit den Ausgängen eines externen Effekts oder eines
weiteren Stereogerätes.
5 CONTROL ROOM
CONTROL-ROOM-Ausgang mit zwei Line-Anschlüsse, 6,35 mm (1/4") Klinke.
Sie können an diesen Ausgang ein zweites Paar Aktivlautsprecher
anschließen deren Lautstärke unabhängig vom Mischpult-Master bestimmt
wird. Somit wären zwei separate Abhör-Zonen mit unterschiedlicher
Lautstärke möglich. Typischerweise wird diese Option im Tonstudio
für Studiomonitore verwendet. Die Ausgangslautstärke wird mit dem
PHONES-CTRL/ROOM-Drehregler eingestellt, unabhängig von der Anzahl
der MAIN-MIX-OUT-Ausgänge.
6 MAIN MIX OUT
Line-AusgangsAnschlüsse, 6,35 mm (1/4”) Klinke. Verbinden Sie diese
Ausgänge mit den Eingängen Ihrer Beschallungsanlage.
7 AUX SEND
Line-Ausgangsbuchse, 6,35 mm (1/4”) Klinke. Verbinden Sie diesen Ausgang
mit dem von den Musikern verwendet Monitorsystem (Monitorboxen, In-
Ear-Monitore usw.).
8 DFX SEND
Line-Ausgangsbuchse, 6,35 mm (1/4”) Klinke. Schließen Sie diesen Ausgang
an Ihre externen Effektgeräte an. Das Ausgangssignal ist die Summe der
DFX-Send-Signale für jeden Kanal.
9 DFX MUTE
6,35 mm (1/4") TS-Buchse zum Anschluss eines Fußschalters zur
Stummschaltung des internen Effektgerätes.
10 PHONES
Ausgang zum Anschluss eines Kopfhörer mit 6,35 mm (1/4") Klinkenstecker.
ACHTUNG: Gehen Sie bitte bei der Lautstärkeeinstellung mit dem PHONES-
CTRL/ROOM-Reglers vorsichtig vor, um vorübergehende oder dauerhafte
Hörschäden zu vermeiden.
11 DFX DISPLAY
Dieses Display zeigt die Nummern der mit dem PROGRAM-(PUSH)-
Drehgebers ausgewählten Effekten. Drücken Sie diese Taste, um den
Effektgeräte-Drehgeber zu aktivieren.
