DEUTSCH
Serie ANTMIX | Bedienungsanleitung
98
99
Bedienungsanleitung | Serie ANTMIX
SERIES

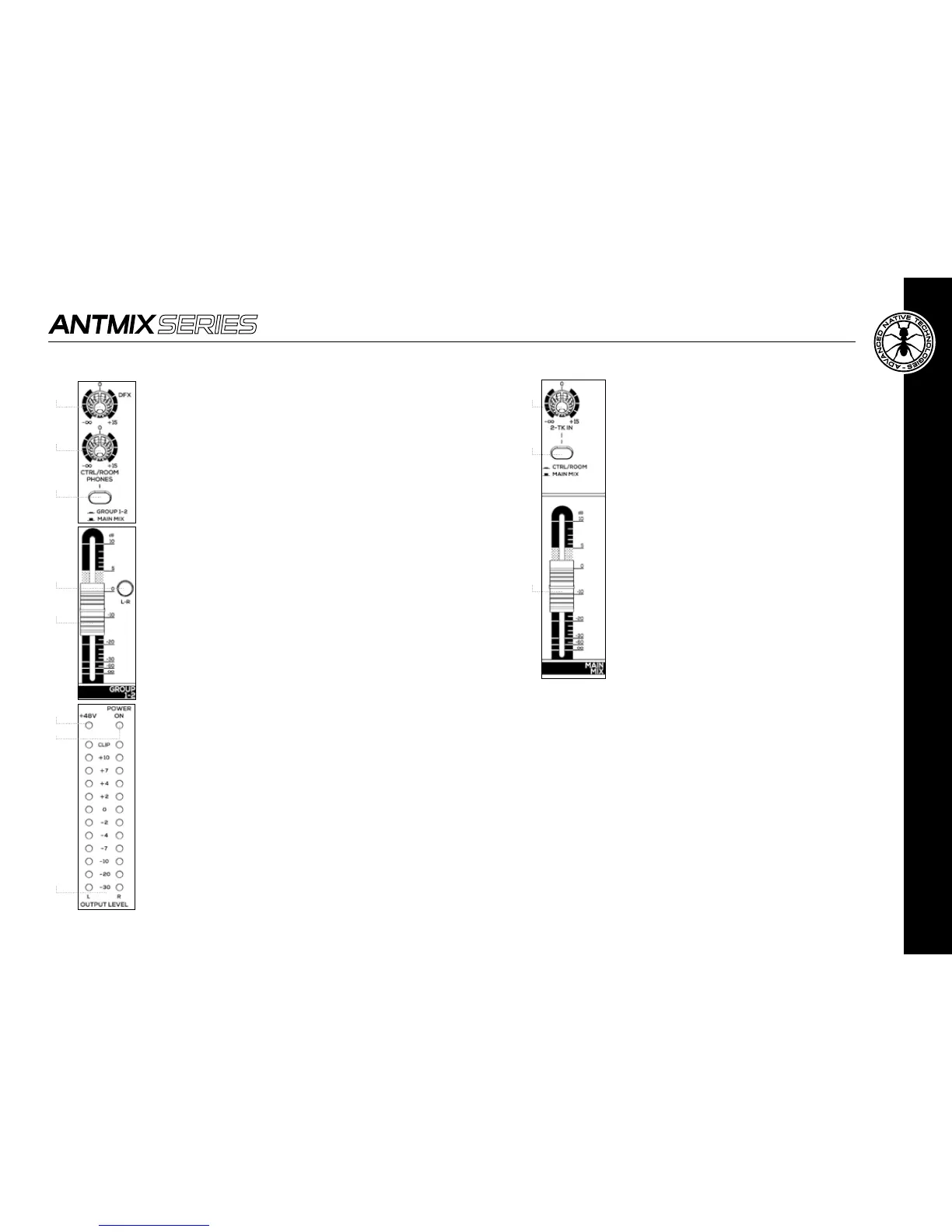

21 DFX
Mit diesem Regler bestimmen Sie den Gesamtpegel für das
DFX-Send-Signal ein.
22 CTRL/ROOM - PHONES
Dieser Regler stellt die Lautstärke der PHONES- und CONTROL
ROOM-Ausgänge ein.
23 GROUP 1-2 - MAIN MIX
Mit diesem Schalter wählen Sie aus, welches Signal an den
Ausgang CONTROL ROOM gesendet wird—das GROUP-1-2-
Signal (Schalter gedrückt) oder das MAIN-MIX-Signal (Schalter
nicht gedrückt).
24 GROUP 1-2
Betätigen Sie diesen Schieberegler, um den Pegel der GROUP
1-2-Ausgangssignale einzustellen.
25 L-R
Drücken Sie diesen Schalter, um das GROUP 1-2-Signal—z. B.
die der Schlagzeug-Mikrofone—an den MAIN MIX-Ausgang
zu senden.
26 +48V
Diese LED leuchtet, wenn die 48V-Phantomspeisung aktiviert ist.
27 POWER ON
Diese LED leuchtet grün, wenn das Mischpult eingeschaltet ist.
28 OUTPUT LEVEL
Pegel-LEDs für den MAIN-MIX-Ausgang.
29 2-TK IN
Mit diesem Regler wird der Pegel des 2-TRACK-IN-
Eingangssignals eingestellt.
30 TO CTRL/ROOM - TO MAIN MIX
Drücken Sie diesen Schalter, um das 2-TRACK-
IN-Eingangssignal zu den CTRL/ROOM- oder den
MAIN-MIX-Ausgängen zuzuordnen.
31 MAIN MIX
Verwenden Sie diesen Schieberegler, um den Pegel
des MAIN-MIX-Ausgangsignals einzustellen.
