Polski
5.3. Zasilanie elektryczne
UWAGA!
Przed przystąpieniem do wykonania instalacji należy upewnić się, że napięcie zasilające
jest zgodne z napięciem znamionowym kamery.
Kamery wymagają zasilania napięciem 12 V DC/24 V AC. Nie należy uwzględniać biegunowości
zasilania napięciem stałym.
5.4. Montaż kabla wideo
Do transmisji sygnału wideo HD-SDI z kamery do nagrywarki konieczne jest podłączenie kabla
koncentrycznego typu RG59 lub RG6 z wtykiem BNC (male, męski) do złącza z napisem „TVI”. Długość
kabla do następnego urządzenia nie może przekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).
Do analogowego wyjścia wideo (napis „CVBS”) można podłączyć kabel koncentryczny typu RG59 lub
RG6. Długość kabla łączącego kamerę z następnym urządzeniem nie może przekraczać 100 metrów.
Aby zapewnić optymalną jakość transmisji sygnału HD-TVI, kabel nie może być w żadnym
miejscu zagięty, zgnieciony, ani ułożony z zachowaniem zbyt małego promienia (min.
promień wygięcia to 6 cm).
Jeśli kabel jest uszkodzony lub uległ porowaceniu ze względu na starość, może mieć to
również wpływ na jakość sygnału lub obrazu (np. zacienienie wokół krawędzi).
5.5. Przełączanie między DWDR wł./wył.

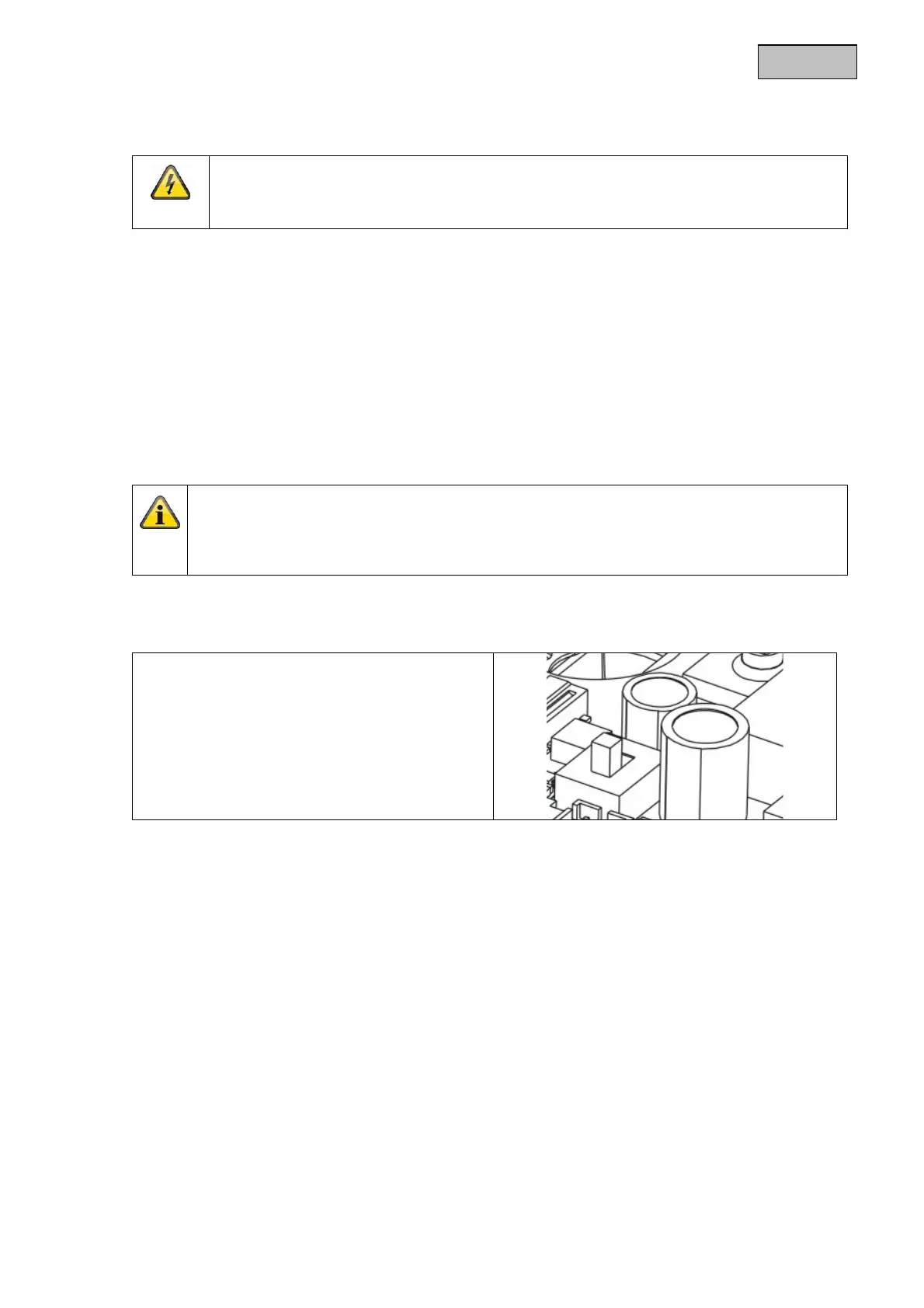

Na płytce obwodu drukowanego kamery znajduje
się przełącznik, którym można włączyć lub
wyłączyć funkcję DWDR.
Funkcję DWDR oraz każdy inny rodzaj obsługi
kontrastu można skonfigurować w menu
ekranowym (lokalnie na kamerze lub przez ABUS
HD-TVI DVR).
