45
Français

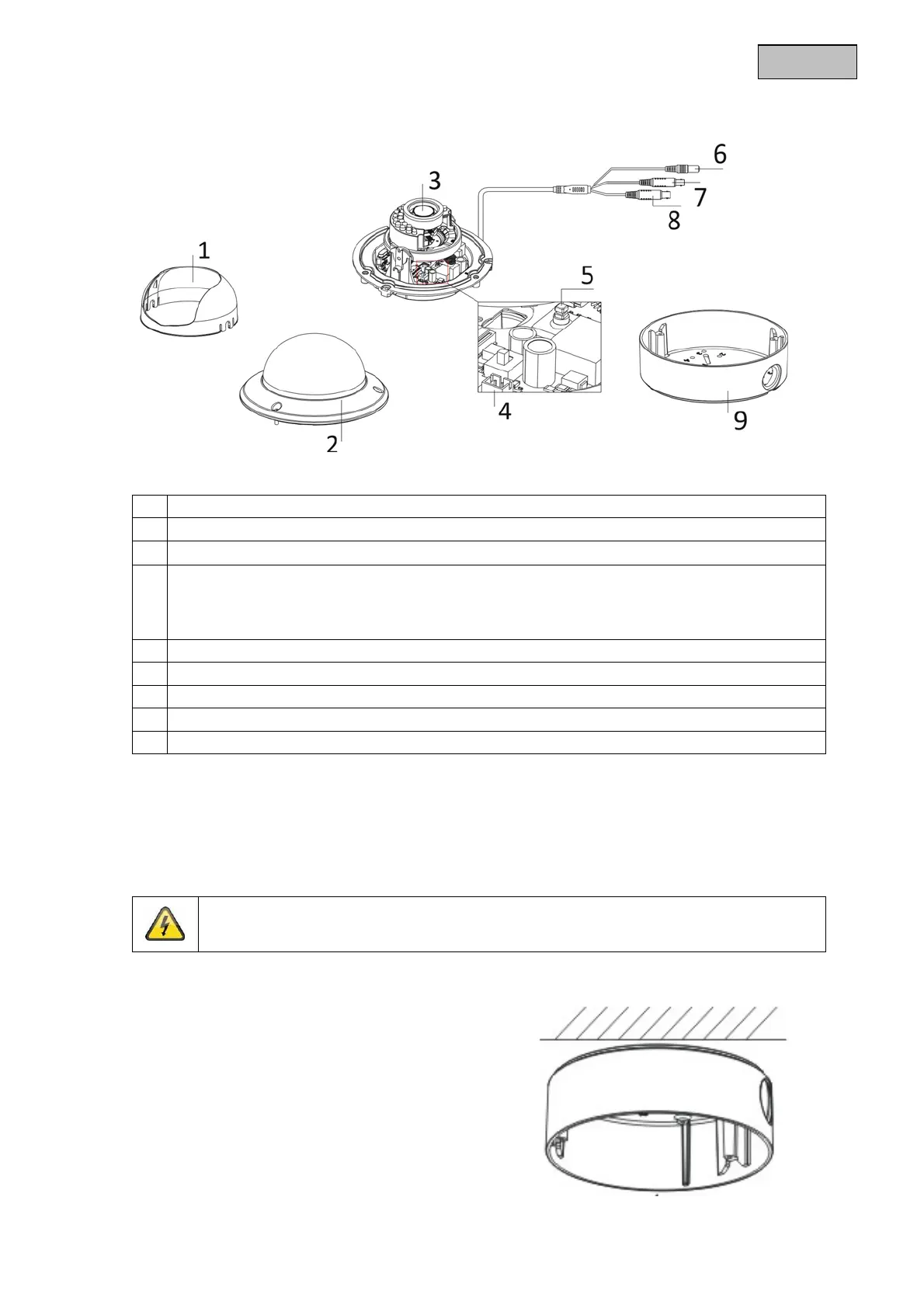

4. Description de la caméra
1 Cache de coupole
2 Coupole de caméra
3 Module caméra avec objectif
4 HDCC72510 : Commutateur entre DWDR activé/désactivé
Connexion supplémentaire pour la sortie vidéo analogique (adaptateur à 2 broches fourni,
désignation "CVBS")
5 Manette de commande du menu d'affichage à l'écran
6 Raccordement électrique (5,5 x 2,1 mm, connexion 2 broches)
7 Sortie vidéo HD-TVI (BNC, inscription "TVI")
8 Sortie vidéo analogique (BNC, pour la maintenance, inscription "CVBS")
9 Adaptateur d'installation pour le montage en surface
5. Montage / Installation
5.1. Montage de la caméra
ATTENTION !
Pendant le montage, la caméra doit être coupée de l'alimentation secteur.
Utilisez le gabarit de perçage fourni pour percer
les trous de fixation de l'adaptateur d'installation.
Pour le passage latéral des câbles, une ouverture
est prévue sur l'adaptateur d'installation. Pour le
passage latéral des câbles, utiliser un presse-
étoupe (M25 x 1,5). Utilisez des chevilles et des
vis adaptées au support pour fixer l'adaptateur
d'installation.
