Русский

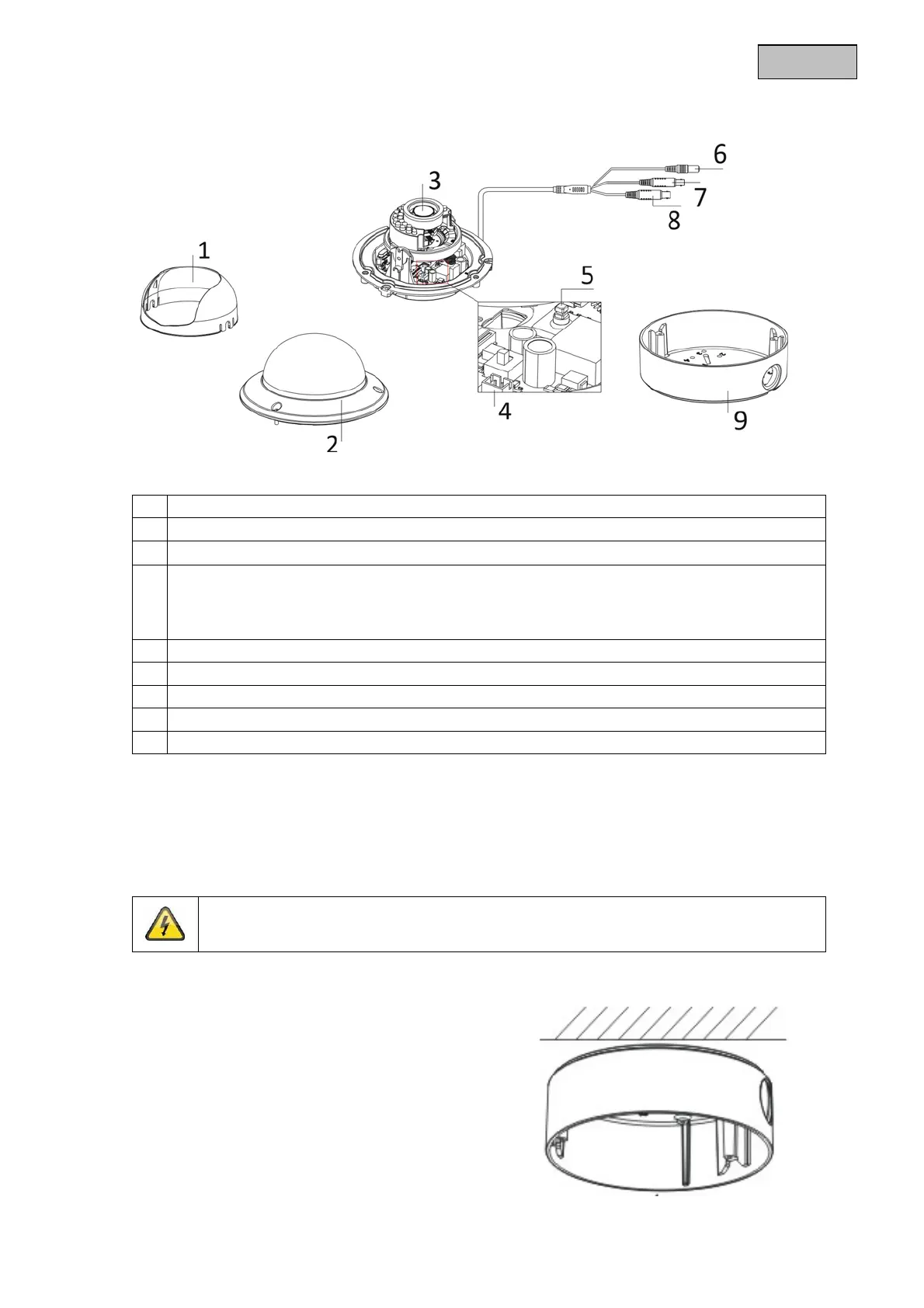

4. Описание камеры
1 Купольная крышка
2 Купол камеры
3 Модуль камеры с объективом
4 HDCC72510: Переключатель для DWDR, вкл./выкл.
Дополнительный разъем для аналогового видеовыхода (2-штырьковый переходник в
комплекте поставки, обозначение "CVBS")
5 Джойстик для управления меню экрана (OSD)
6 Разъем для подключения питания (5,5 x 2,1 мм, 2-штырьковый разъем)
7 Видеовыход HD-TVI (BNC, надпись "TVI")
8 Аналоговый видеовыход (BNC, для сервисного обслуживания, надпись "ПЦТС")
9 Установочный переходник для монтажа на внешнюю поверхность
5. Монтаж / установка
5.1. Монтаж камеры
ВНИМАНИЕ!
Во время монтажа камера должна быть отключена от сети электропитания.
Используйте прилагающийся сверлильный
кондуктор для сверления крепежных
отверстий на установочном переходнике. При
боковой прокладке кабеля на установочном
переходнике необходимо подготовить
отверстие. При боковой прокладке кабеля
следует использовать винтовое кабельное
соединение (M25x1.5). Используйте для
основания подходящий дюбель и винты для
закрепления установочного переходника.
