81
Dansk

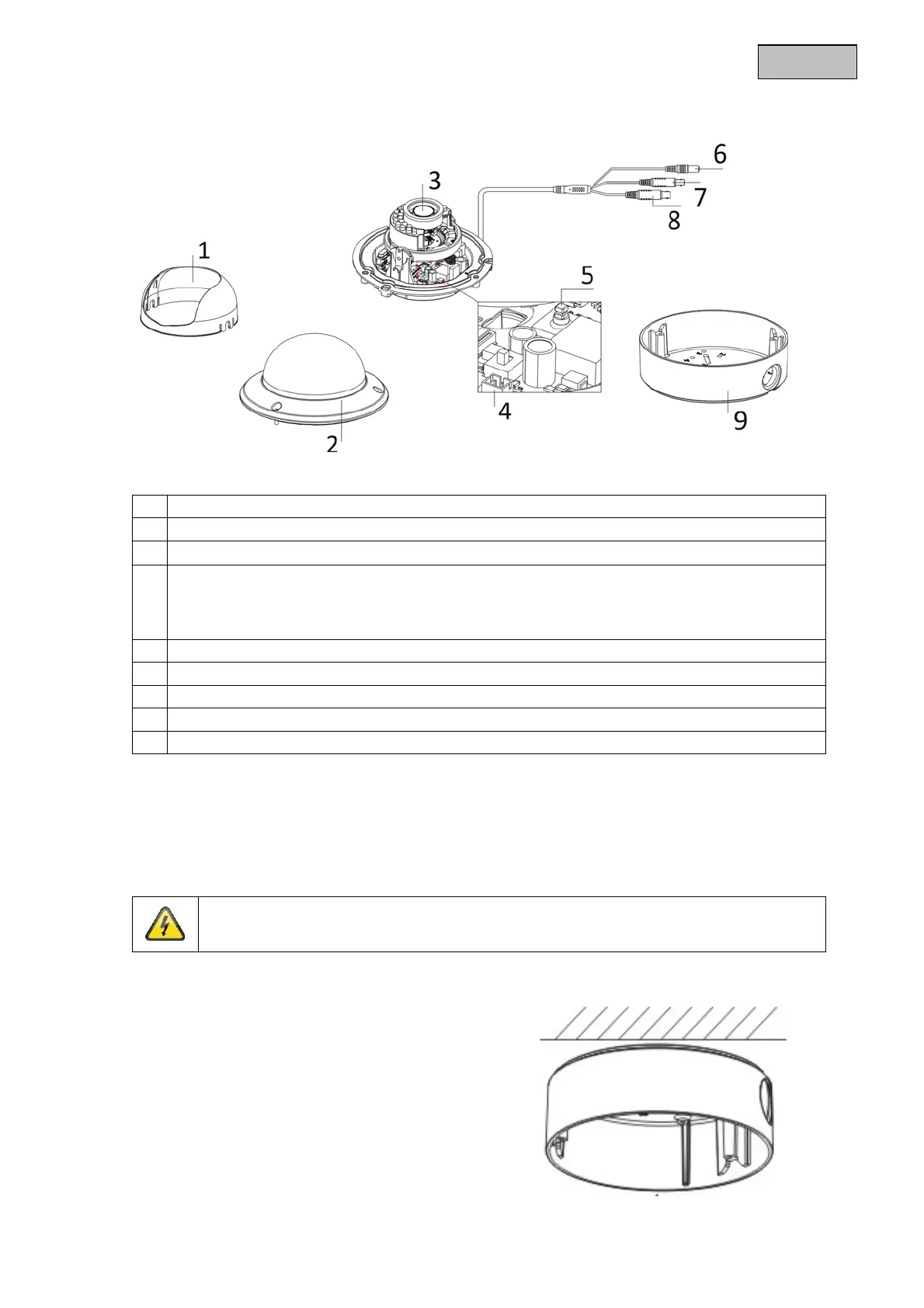

4. Beskrivelse af kameraet
1 Kuppelafdækning
2 Kamerakuppel
3 Kameramodul inkl. objektiv
4 HDCC72510: Omskifter mellem DWDR til/fra
Ekstra tilslutning til analog videoudgang (2-bens-adapter følger med leveringen, betegnelse
"CVBS")
5 Joystick til styring af skærmmenuen (OSD)
6 Spændingstilslutning (5,5 x 2,1 mm, 2-bens-tilslutning)
7 HD-TVI-videoudgang (BNC, påtrykt "TVI")
8 Analog videoudgang (BNC; til serviceformål, påtrykt "CVBS")
9 Installationsadapter til overflademontering
5. Montage/installation
5.1. Montering af kameraet
VIGTIGT!
Under monteringen skal kameraet være afbrudt fra netspændingen.
Brug den vedlagte boreskabelon til at bore
fastgørelseshullerne til installationsadapteren.
Hvis kablet trækkes i siden, findes der en åbning
på installationsadapteren. Hvis kablet skal
trækkes i siden, skal der bruges en
kabelforskruning (M25x1,5). Når
installationsadapteren skal fastgøres, skal der
bruge dyvler og skruer, der egner sig til
underlaget.
