4. Opis kamery

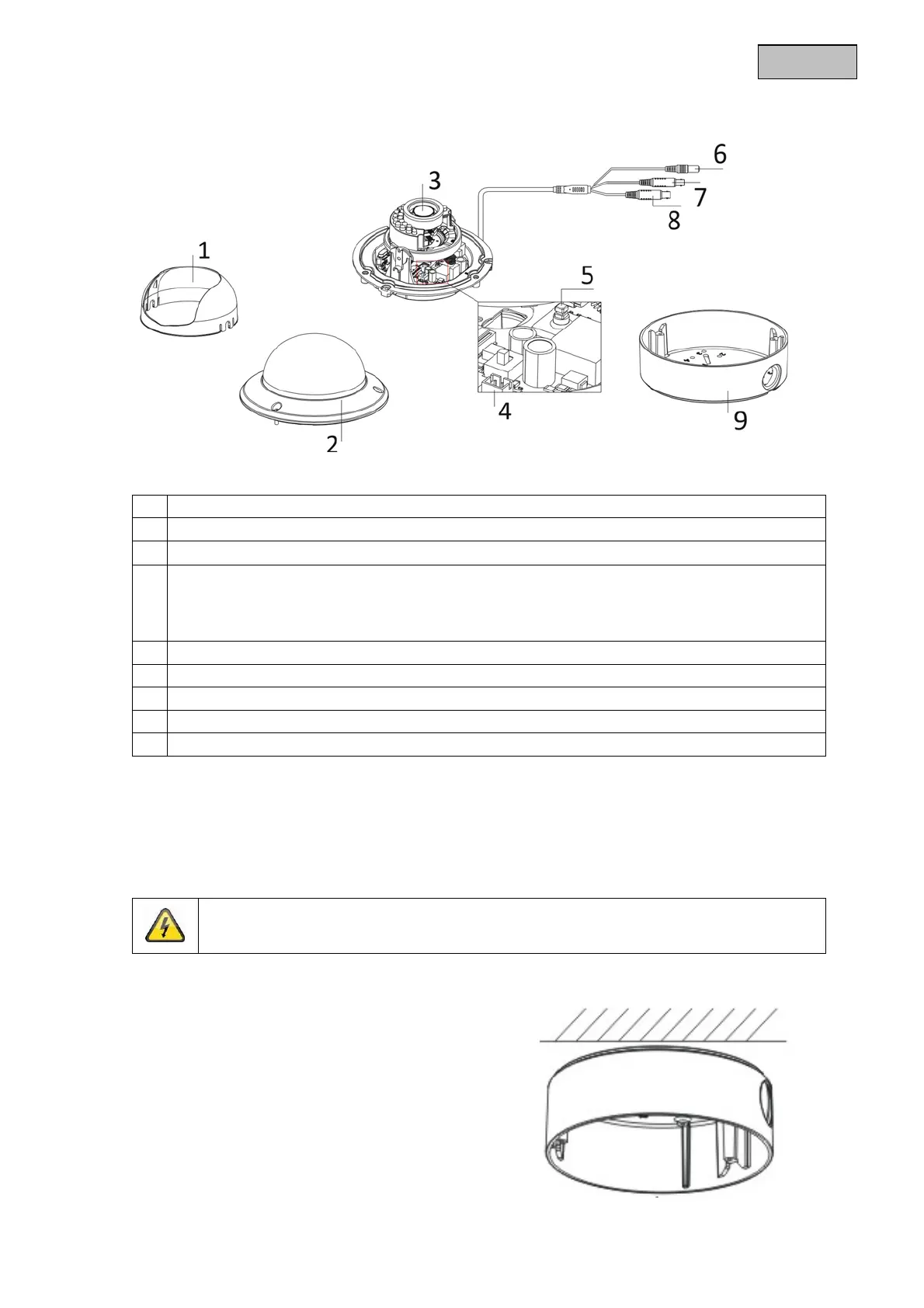

1 pokrywa kopuły
2 kopuła kamery
3 moduł kamery z obiektywem
4 HDCC72510: przełącznik między DWDR wł./wył.
dodatkowe złącze analogowego wyjścia wideo (adapter 2-stykowy w zakresie dostawy,
oznaczenie
„CVBS”)
5 dżojstik do sterowania menu ekranowym (OSD)
6 złącze napięciowe (5,5 x 2,1 mm, połączenie 2-stykowe)
7
wyjście wideo HD-TVI (BNC, napis
„TVI”)
8
analogowe wyjście wideo (BNC, do celów serwisowych, napis
„CVBS”)
9 adapter instalacyjny do montażu powierzchniowego
5. Montaż/instalacja
5.1. Montaż kamery
UWAGA!
W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.
Należy korzystać z załączonego szablonu do
wiercenia otworów mocujących w celu użycia
adaptera instalacyjnego. Jeżeli kabel ma być
ułożony z boku, należy wykorzystać przewidziany
do tego otwór w adapterze instalacyjnym.
W przypadku ułożenia kabla z boku należy użyć
śrubunku kablowego (M25x1,5). Należy używać
dopasowanych do podłoża kołków rozporowych i
wkrętów do zamocowania adaptera
instalacyjnego.
