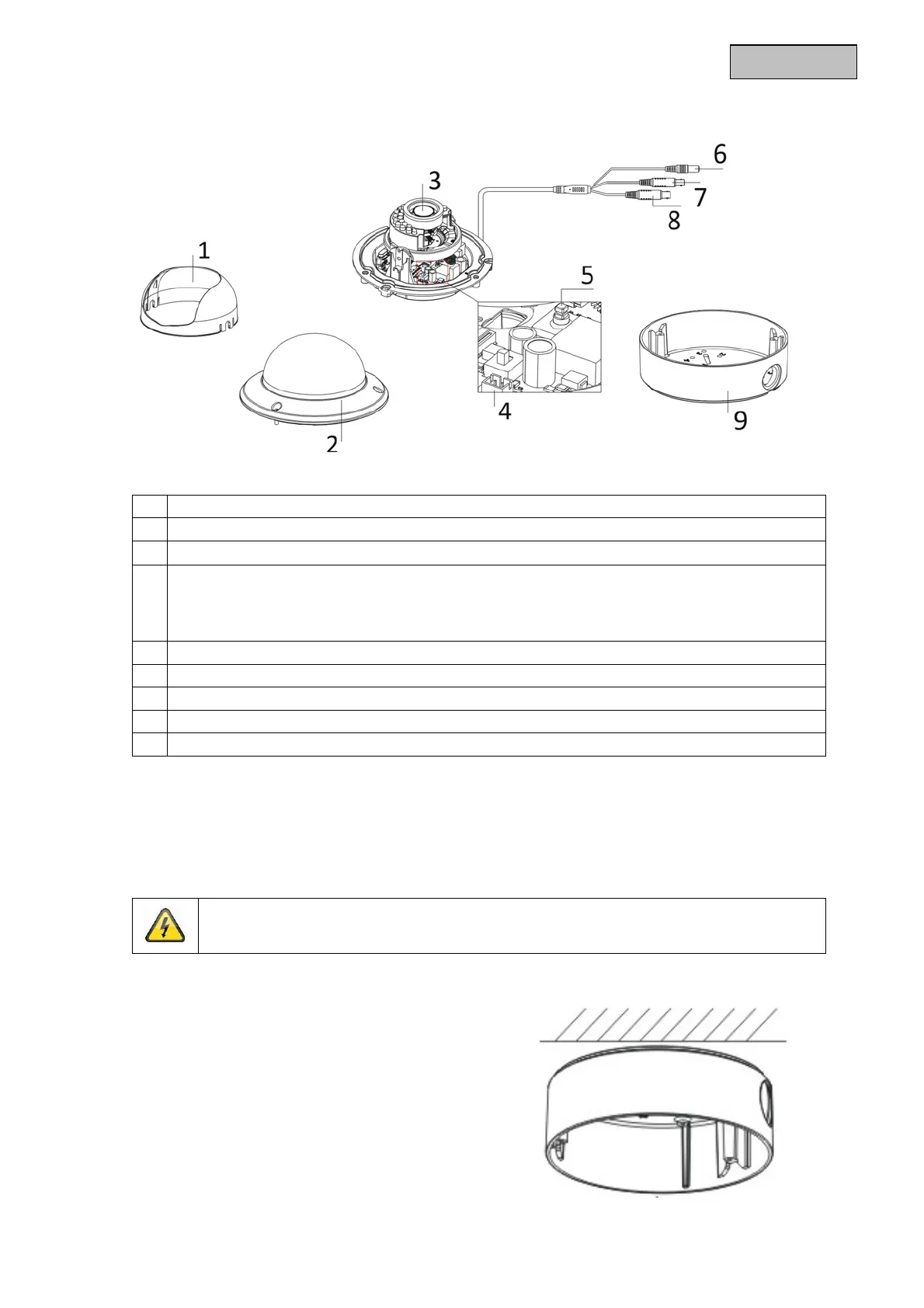

4. Beschrijving van de camera
1 Koepelafdekking
2 Camerakoepel
3 Cameramodule inclusief objectief
4 HDCC72510: Omschakelaar tussen DWDR aan/uit
Extra aansluiting voor analoge video-uitgang (2-pins adapter bij levering inbegrepen,
aansluiting
“CVBS”)
5 Joystick voor de bediening van de schermmenu's (OSD)
6 Spanningsaansluiting (5,5 x 2,1 mm, 2-pins aansluiting)
7
HD TVI-video-uitgang (BNC, opdruk
“TVI”)
8
Analoge video-uitgang (BNC voor servicedoeleinden, opdruk
“CVBS”)
9 Installatieadapter voor opbouwmontage
5. Montage / installatie
5.1. Camera monteren
LET OP!
Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.
Gebruik de bijgevoegde boorsjabloon voor het
boren van de bevestigingsgaten voor de
installatieadapter. Voor een zijdelingse bedrading
is in de installatieadapter een opening
aangebracht. Bij zijdelingsbedrading moet een
kabelwartel worden gebruikt (M25x1.5). Gebruik
voor de ondergrond geschikte pluggen, en bouten
voor het vastzetten van de installatieadapter.
