4. Beschreibung der Kamera

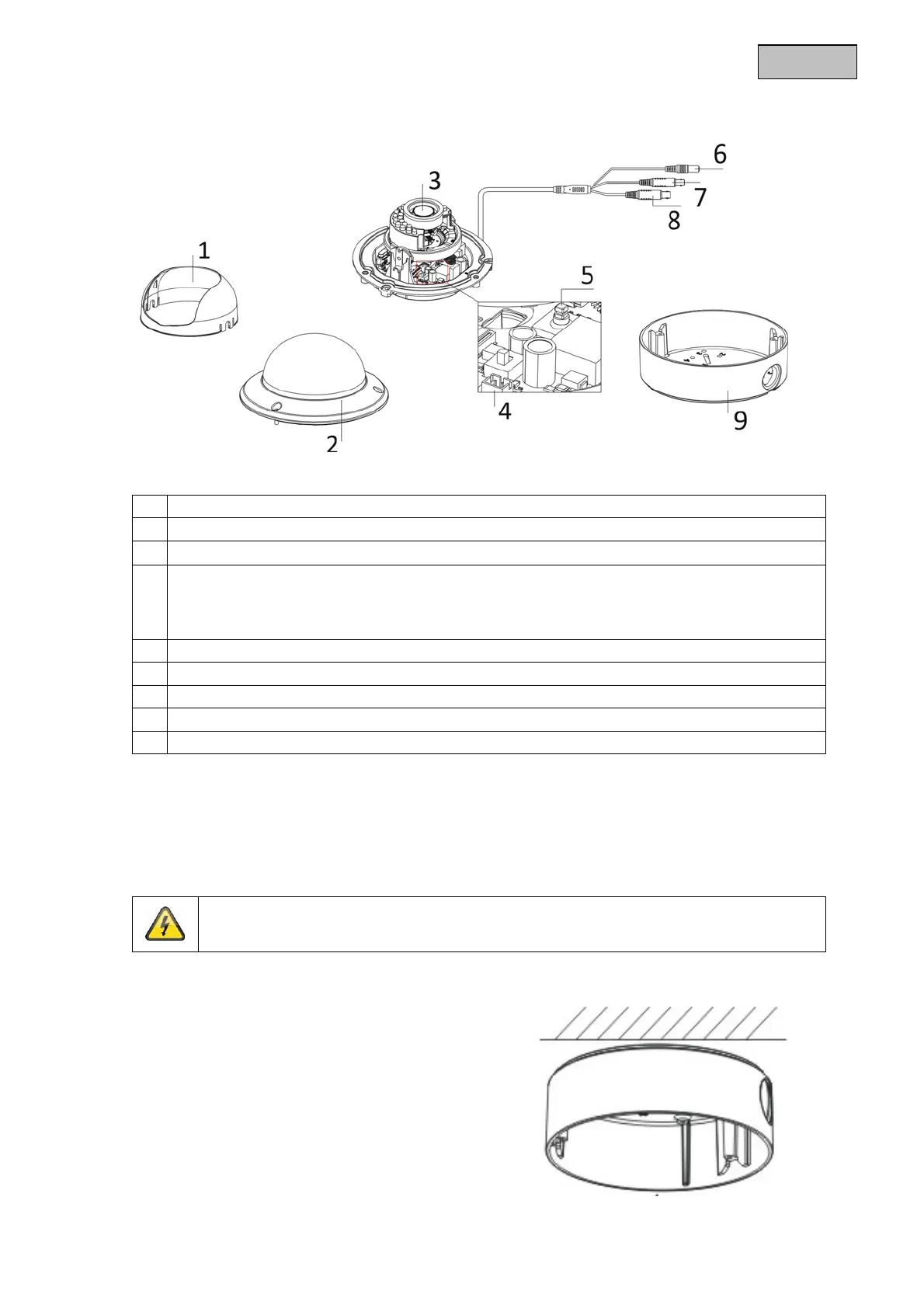

1 Kuppelabdeckung
2 Kamerakuppel
3 Kameramodul inklusive Objektiv
4 HDCC72510: Umschalter zwischen DWDR an/aus
Zusätzlicher Anschluss für analogen Videoausgang (2-Pin Adapter im Lieferumfang,
Bezeichnung „CVBS“)
5 Joystick für die Steuerung des Bildschirmmenüs (OSD)
6 Spannungsanschluss (5,5 x 2,1 mm, 2-Pin Anschluss)
7 HD-TVI Videoausgang (BNC, Aufdruck „TVI“)
8 Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“)
9 Installationsadapter für Oberflächenmontage
5. Montage / Installation
5.1. Montage der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Verwenden Sie die beigelegt Bohrschablone für
die Bohrung der Befestigungslöcher für den
Installationsadapter. Für eine seitliche
Kabelführung ist am Installationsadapter eine
Öffnung vorgesehen. Bei seitlicher Kabelführung
ist eine Kabelverschraubung zu verwenden
(M25x1.5). Verwenden Sie für den Untergrund
geeignete Dübel und Schrauben für die Fixierung
des Installationsadatpers.
