Page 35
Revision : 003
TANGO
Lighting Technologies

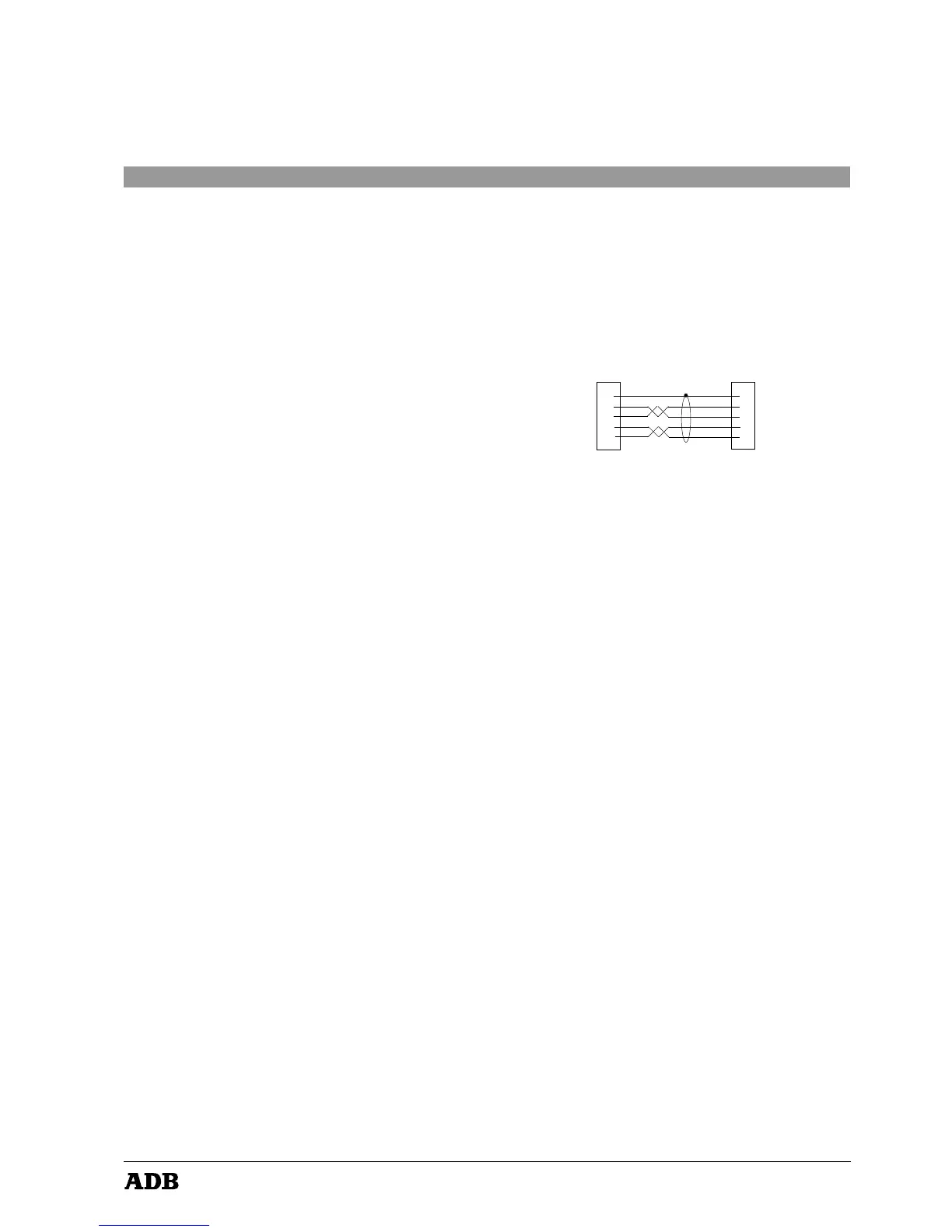

GND 1 O
DATA - 2 O
DATA + 3 O
4O
5O
O1 GND
O2 DATA -
O3 DATA +
O4
O5
XLR5-MX
suivant gradateurs
Câble : 2 x 2 x 0,34 mm
2
blindé
Long. Max. : 250 m
Installation
Le pupitre d’éclairage TANGO est un équipement professionnel conforme à la norme de sécurité
EN60950. Il s’agit d’un produit de classe 1, conçu et fabriqué selon la norme EN60950.
Afin d’éviter tout risque d’électrocution, il n' y a aucune nécessité d' ouvrir l' appareil pour en
assurer la bonne utilisation. Pour l’entretien, faites appel à un spécialiste qualifié.
Connexions de signaux DMX512/1990
Pour plus de sécurité de fonctionnement, la sortie DMX512/1990 de ce produit a été protégée
par une isolation galvanique. L’isolation a été testée pour résister à du 500 V dc, afin d’éviter les
problèmes inhérents aux circuits de terre ou de transférer les basses tensions parfois présentes
sur certains signaux aux commandes ou autres connecteurs de signaux accessibles à l’utilisateur.
Il est strictement interdit d’appliquer quelque tension que ce soit aux connexions du pupitre
d’éclairage TANGO (appareil auxiliaire, option, DMX et sorties analogiques).
Toute connexion à des sources non appropriées risque d’endommager le pupitre d’éclairage
Tango et d’être dangereux pour l’utilisateur. L’utilisateur utilisera l’équipement sous sa propre
responsabilité dans le but pour lequel il a été conçu et vérifiera les équipements qui y sont
connectés.
Le pupitre d’éclairage TANGO est un équipement professionnel d’une grande facilité d’emploi.
Toutefois, pour bénéficier au maximum de ses fonctions de sécurité intégrées, l’installation et
l’entretien de l’équipement seront uniquement confiés au personnel qualifié et formé à cet effet.
Spécifications techniques
Alimentation : 220 V - 240 V, 50 Hz ± 1 %.
Dimensions mécaniques en mm (largeur x profondeur x hauteur) :
TANGO 24 TANGO 48
Emballé 650 x 340 x 130 860 x 340 x 130
Déballé 620 x 315 x 118 815 x 315 x 118
Options et accessoires
• Carte de conversion pour sorties analogiques 370uA ou 0/+10V (24 circuits).
• Carte de conversion pour sorties analogiques 370uA ou 0/+10V (48 circuits).
• Carte mémoire 64 K pour stockage permanent.
• Connecteur mâle DE09 pour commande à distance.
• Connecteur mâle XLR à 5 broches pour signal DMX 512.
• Housse anti-poussière pour le TANGO 24.
• Housse anti-poussière pour le TANGO 48.
