Page 87
Revision : 003
TANGO
Lighting Technologies

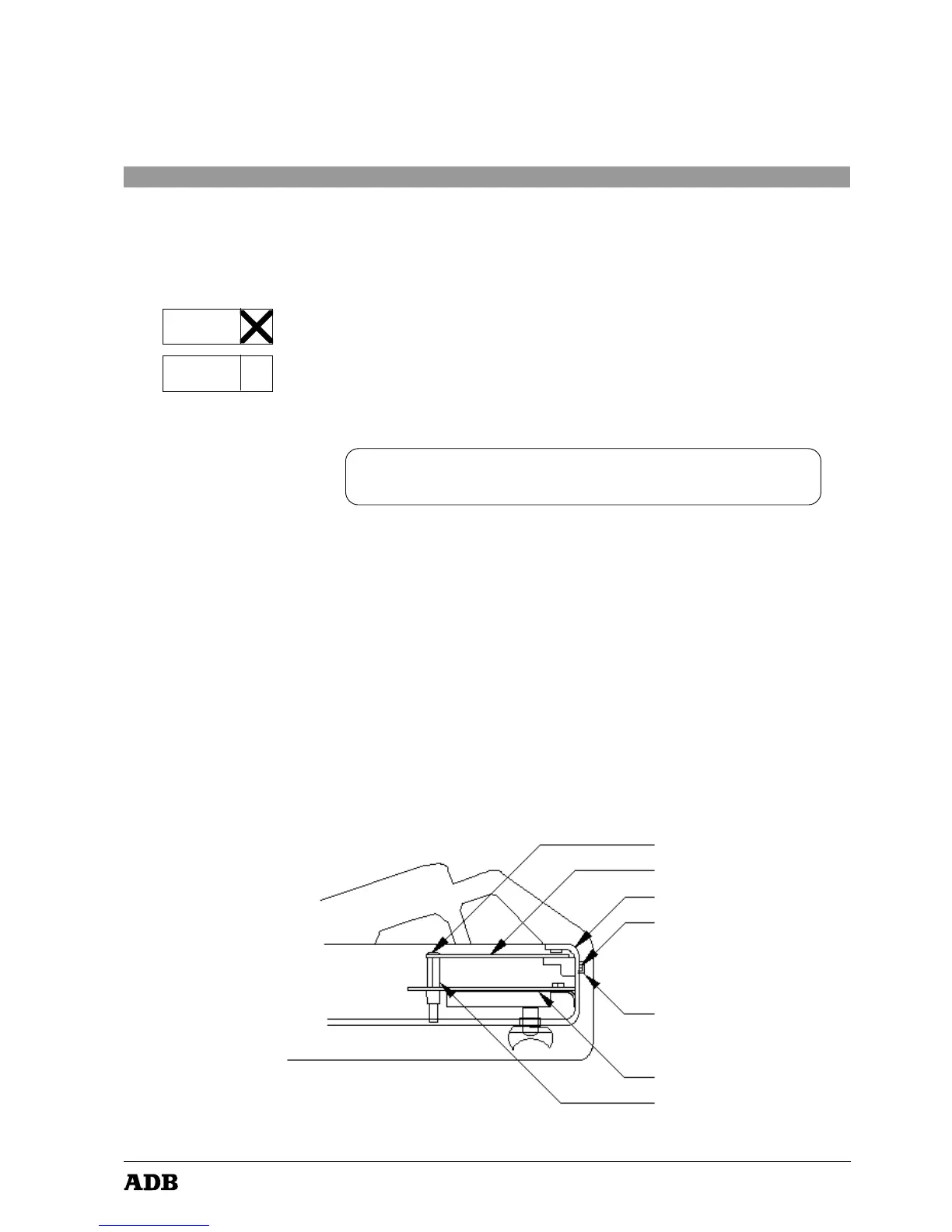

Doorsnede van het in de stuurlessenaar bevestigde uitgangkaart
Analoge uitgang (in optie)
De optie analoge uitgang, ter aanvulling van de standaard DMX 512/1990-uitgang, is beschikbaar
in twee formaten. Ofwel als een stroom-aangedreven output (0 tot 370µA) of een spannings-
aangedreven output (0 tot +10V).
Indien een analoge output-optie aangesloten wordt, dient het output-formaat aangegeven te
worden in het hiervoor bestemde hokje op het rugpaneel.
De output vertrekt uit het rugpaneel vanuit 2 stekkers van het type 25D. De kringen 1 tot 24
vertrekken op de eerste stekker. Indien een tweede stekker aangesloten wordt, zullen de kringen
25 tot 48 ook aanwezig zijn.
Instructie voor de installatie van analoge uitgangskaarten
Deze uitbreidigskit en bedieningstafel bevatten onderdelen die
gevoelig zijn voor statische elektriciteit. Bij de installatie dienen de
nodige voorzorgsmaatregelen te worden getroffen
Draai de bedieningstafel om op de voorzijde en verwijder de rugdekplaat.
Leg deze plaat en de schroeven zorgvuldig opzij voor herbevestiging in een later stadium.
Verwÿder de afdekplaatjes op het achterpaneel.
Haal de analoge output-kaart voorzichtig uit de anti-statische beschermhoes. Verwijder de kleine
zeshoekige schroeven op de voorzijde van de output-stekkers met 25 uitgangen en leg ze
zorgvuldig opzij.
Hou het analoge paneel onderste boven, d.w.z. met de onderdelen naar het stuurlessenaarblad
gericht en het losse snoer onder het paneel. Bevestig de output-stekkers(s) door de uitsnijding(en)
in het achterste aansluitingspaneel en duw de twee plastic steunkolommen stevig doorheen de
twee overeenkomstige openingen in het hoofdpaneel van de stuurlessenaar. De kolommen
moeten erin klikken.
De kleine schroeven die voorheen verwijderd werden kunnen nu opnieuw vastgeschroefd worden
in de output-stekker(s), doorheen het rugpaneel, om het paneel stevig vast te zetten.
Sluit het losse snoer-stekker in de 10-wegskop op het master-paneel aan.
Zet de rugdekplaat opnieuw vast.
Plastic klinknagels
Analoog paneel
Metalen chassis
Schroeven
Output-stekkers
Hoofdpaneel
Steunkolommen
0-370uA
0-10V
0-370 µA
