Page 57
Revision : 003
TANGO
Lighting Technologies

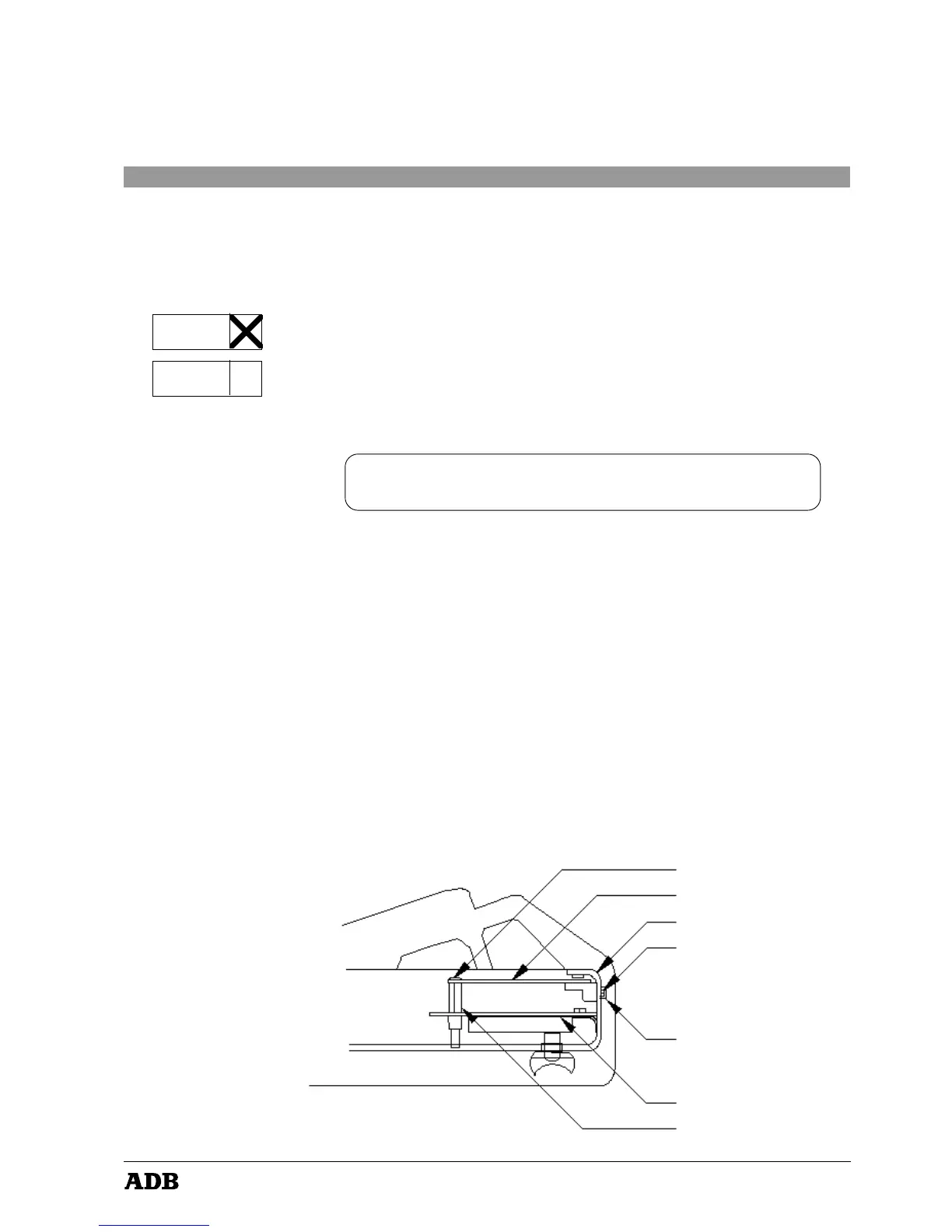

Vue en coupe de la carte de sorties analogidues fixée dans le pupitre
Sorties analogiques (option)
L’option de sorties analogiques, en plus de la sortie standard DMX512/1990, est disponible
dans un des deux formats : soit comme des sorties pilotées en courant (0 à 370uA), soit comme
des sorties pilotées en tension (0 à +10V).
Si vous prenez l’option de sorties analogiques, le format des sorties sera indiqué sur le panneau
arrière au moyen d’une croix dans la case appropriée.
Les niveaux des circuits 1 à 24 sont présents sur les pins 1 à 24 du premier connecteur. Pour le
TANGO 48, les niveaux des circuits 25 à 48 sont présents sur les pins de 25 à 48 du second
connecteur.
Instruction de montage de la carte de sorties analogiques
La carte et le pupitre contiennent des composants à sensibles à
l'électricité statique Veillez à prendre les mesures de sécurité
appropiées avant d'entreprendre l'installation
• Retournez le pupitre sur sa face avant et enlevez la plaque du capot arrière. Mettez
soigneusement ce dernier, ainsi que les vis decôté. Vous les remettrez ultérieurement.
• Enlevez les deux panneaux de protection métalique sur les trous des connecteurs pour les
sorties analogiques à l'aide d'un tourne-vis.
• Enlevez soigneusement la carte de sortie analogique de son sac de protection antistatique.
Enlevez les petits vis à tête hexagonale en face des connecteurs à vingt-cinq points et
mettez les de côté.
La carte est, à la base, configurée en sorties 0/+10V. Si vous désirez la configurer en sorties
0/370µA, vous devez remplacer sistances de 120Ω par des résistances de 27K, fournies avec
la carte, sous forme de "chips" à 16 contacts (DIL's).
Maintenant la carte analogique à l' envers, c' est-à-dire les composants face à la partie supérieure
de la carte et le fil volant au-dessous de la carte. Introduisez le(s) connecteur(s) de sortie dans la
(les) découpe(s) réalisée(s) dans le tableau de raccordement arrière et enfoncez fermement les
deux pilliers supports en plastique dans les deux trous de raccordement aménagés dans la
carte centrale du pupitre. Les piliers doivent en principe se mettre en place d' un coup sec.
Vous pouvez maintenant remettre les petites vis que vous avez enlevez auparavant dans le(s)
connecteur(s) de sortie à travers le panneau arrière de manière à bien fixer la carte. Enfichez le
connecteur à fil volant dans l' en-tête à dix points sur la carte centrale.
Remettez le capot arrière.
Rivets en plastique
Carte analogique
Châssis métallique
Vis
Connecteur(s) de sortie
Carte centrale
Pilliers supports
0-370uA
0-10V
0-370 µA
