TANGO
Page 95
Revision : 003
Lighting Technologies
GND 1 O
DATA - 2 O
DATA + 3 O
4O
5O
O1 GND
O2 DATA -
O3 DATA +
O4
O5
XLR5-MX
Installation
Das TANGO Lichtstellpult wurde gemäß dem Sicherheitsstandard EN609550 (Klasse 1)
entwickelt und hergestellt.
Um die Gefahr eines elektrischen Schocks zu vermeiden, darf das Lichtstellpult nur durch
qualifiziertes Fachpersonal geöffnet und gewartet werden; im Innern gibt es keine vom Benutzer
zu wartenden Teile.

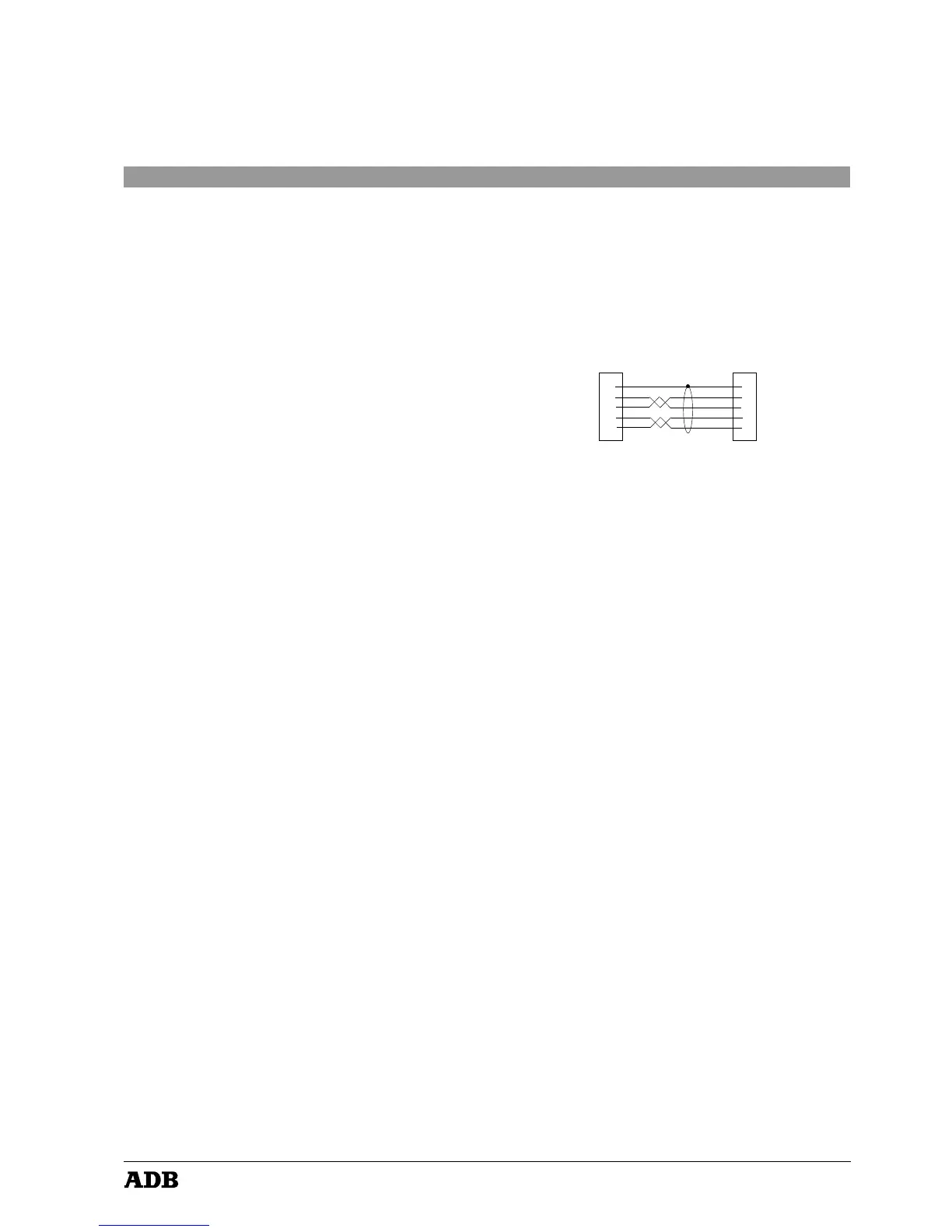

Signal-Verbindungen DMX512/1990
Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, ist der DMX512-Ausgang
galvanisch isoliert. Die Isolation ist bis zu einer Gleichspannung von 500 V gewährleistet.
Somit reduzieren sich Probleme mit Erdschleifen oder Fremdspannungen auf den
Signalverbindungen wesentlich.
Es ist unter allen Umständen zu vermeiden, Fremdspannungen an die Anschlüsse des TANGO
Lichtstellpultes zu legen (Remote, DMX und analoge Ausgänge). Falsche Anschlüsse können
das TANGO Lichtstellpult dauerhaft beschädigen und eine Gefährdung des Benutzers darstellen.
Der Benutzer ist daher für den ordnungsgemäßen Anschluß und die sachgemäße Bedienung
des Lichtstellpultes verantwortlich.
Das TANGO Lichtstellpult ist ein professionelles Gerät, das im Hinblick auf seine
Benutzerfreundlichkeit entwickelt wurde. Um jedoch in den Genuß aller eingebauten
Sicherheitsfunktionen zu kommen, sollte die Installation und Wartung der Anlage ausschließlich
qualifiziertem Fachpersonal überlassen werden.
Technische Kenndaten
Speisung : 230 V - 240 V, 50 Hz ± 1 %.
Mechanische Abmessungen ( mm)
Breite x Tiefe x Höhe :
TANGO 24 TANGO 48
Verpackt 650 x 340 x 130 860 x 340 x 130
Unverpackt 620 x 315 x 118 815 x 315 x 118
Optionen und Zubehör
• Einschubkarte für 24 Analog-Ausgänge 370µA oder 0/+10V
• Einschubkarte für 48 Analog-Ausgänge 370µA oder 0/+10V
• 64 K Speicherkarte
• DE09-Stecker für Fernbedienung
• 5 pol. XLR-Stecker für DMX 512-Signal
• Abdeckhaube für TANGO 24
• Abdeckhaube für TANGO 48
Kabel : 2 x 2 x 0,34 mm
2
geschirmt
Max. Länge : 250 m
abhängig vom
angesschlossenen Dimmer
