17 ARK-1124 User Manual
Chapter 2 H/W Installation
2.4.7 HDMI Connector
ARK-1124H offers two integrated 19-pin receptacle connector HDMI 1.4a interface.
The HDMI link supports resolutions up to 3840 x 2160 @ 30 Hz.

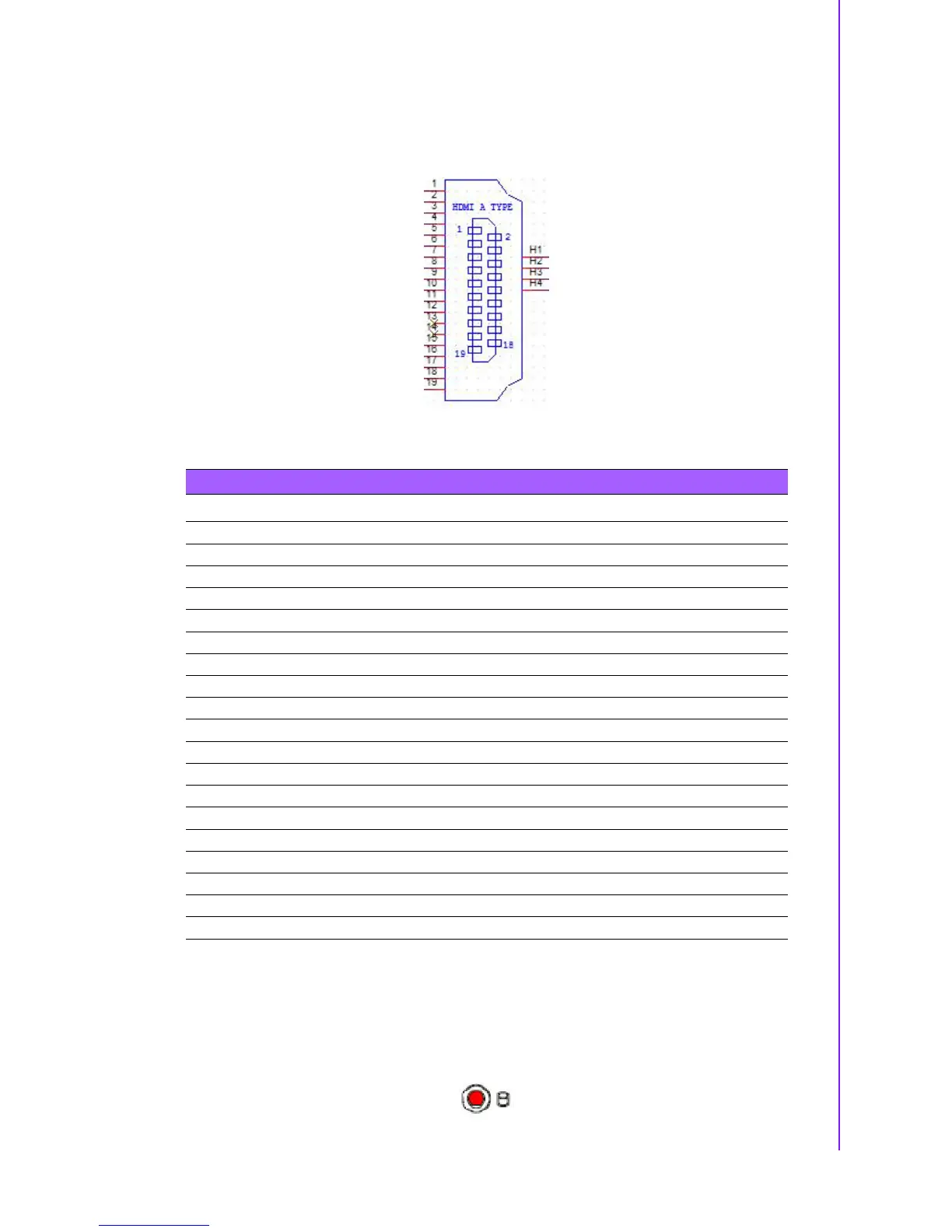

Figure 2.14 HDMI Connector
NC represents “No Connection”.
2.4.8 HDD LED Indicators
ARK-1124H provides one LED on the front panel that indicates HDD and compact
flash disk status.
Figure 2.15 HDD LED Indicators
Table 2.6: HDMI Connector Pin Definition
Pin Signal Name
1HDMI_TX2+
2GND
3HDMI_TX2-
4HDMI_TX1+
5GND
6HDMI_TX1-
7HDMI_TX0+
8GND
9HDMI_TX0-
10 HDMI_CLK+
11 GND
12 HDMI_CLK-
13 NC
14 NC
15 HDMI_DCLK
16 HDMI_DDAT
17 GND
18 +V5_HDMI-HPD
19 DDP0_HPD
