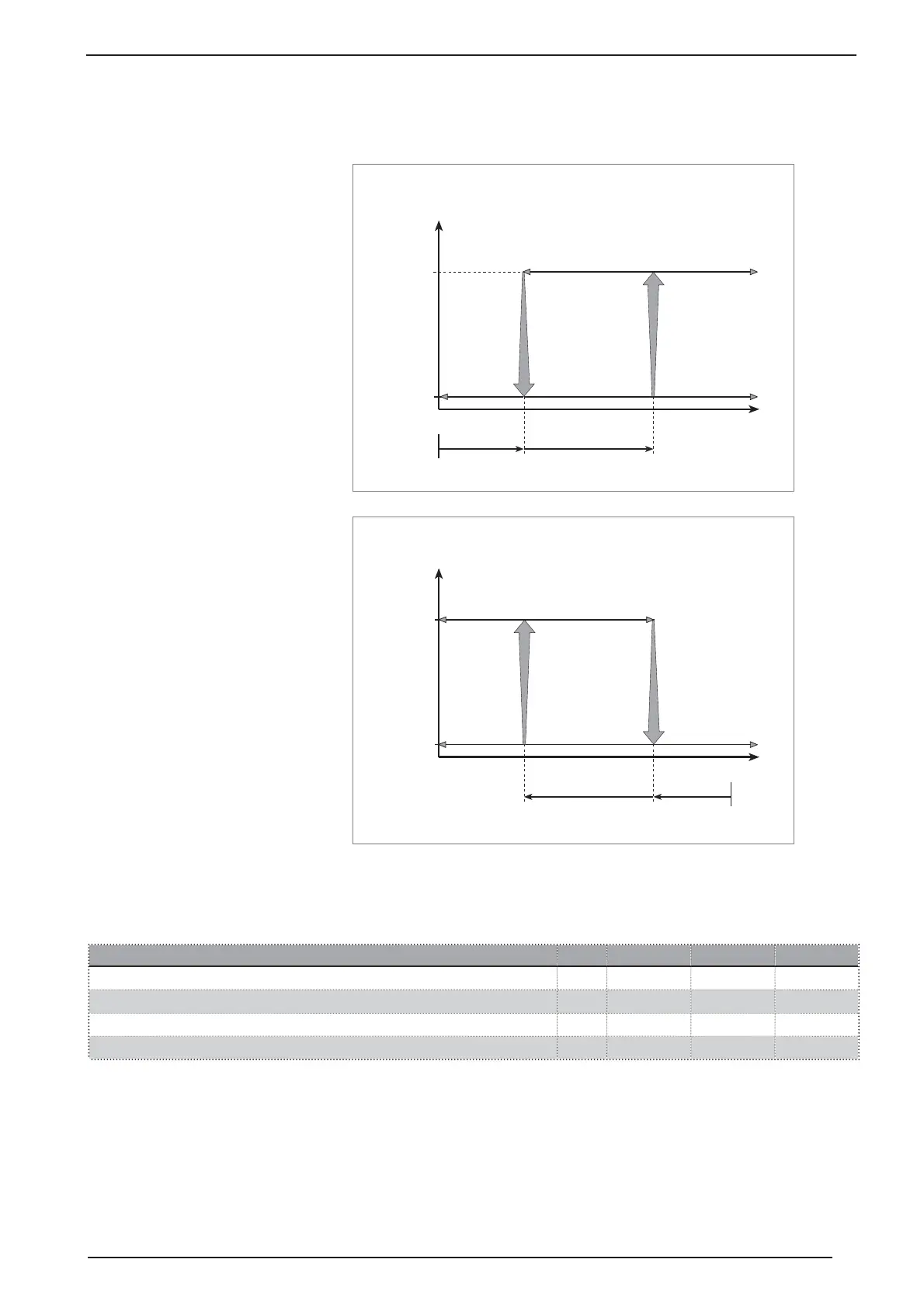

Die nachfolgenden Graphiken zeigen,
wie die Steuerung des Mikro-Chiller
die Auslöseschwelle der Maschine je
nach dem vom Anwender eingerichteten
Betriebssollwert berechnet (es wird daran
erinnert, dass das Verfahren zur Änderung
sowie die Liste der änderbaren Parameter auf
den vorhergehenden Seiten aufgeführt sind).
– BETRIEBSTHERMOSTAT
Thermostat Kühlung auf einer Stufe
Thermostat Heizung auf einer Stufe
Legende:
Po : Erbrachte Leistung
TIA : Temperatur Wasservorlauf
r1 : Sollwert Kühlbetrieb
r2 : Differential bei Kühlbetrieb
r3 : Sollwert Heizbetrieb
r4 : Differential bei Heizbetrieb
U.M. MINIMUM Standard MAXIMUM
Eingerichtete Wassertemperatur bei Heizbetrieb
°C
25 46 55
Differential des Betriebsthermostats bei Heizbetrieb
°C
0,3 2 19,9
Eingerichtete Wassertemperatur bei Kühlbetrieb
°C
71125
Differential des Betriebsthermostats bei Kühlbetrieb
°C
0,3 2 19,9
STANDARDEINSTELLUNG UND EINSTELLBEREICH DER REGELVORRICHTUNGEN
