36
0
15
30
45
60
75
90
°C
30
20
10
0
-10
-20
-30
°C
TLRTLR
TLRTSRE
TLRTMA
TLRTLR
TLRTSRE
TLRTMA
TLRTLR
TLRTSRE
TLRTMA TLRTMA
TLRTSRE
TLRTLR

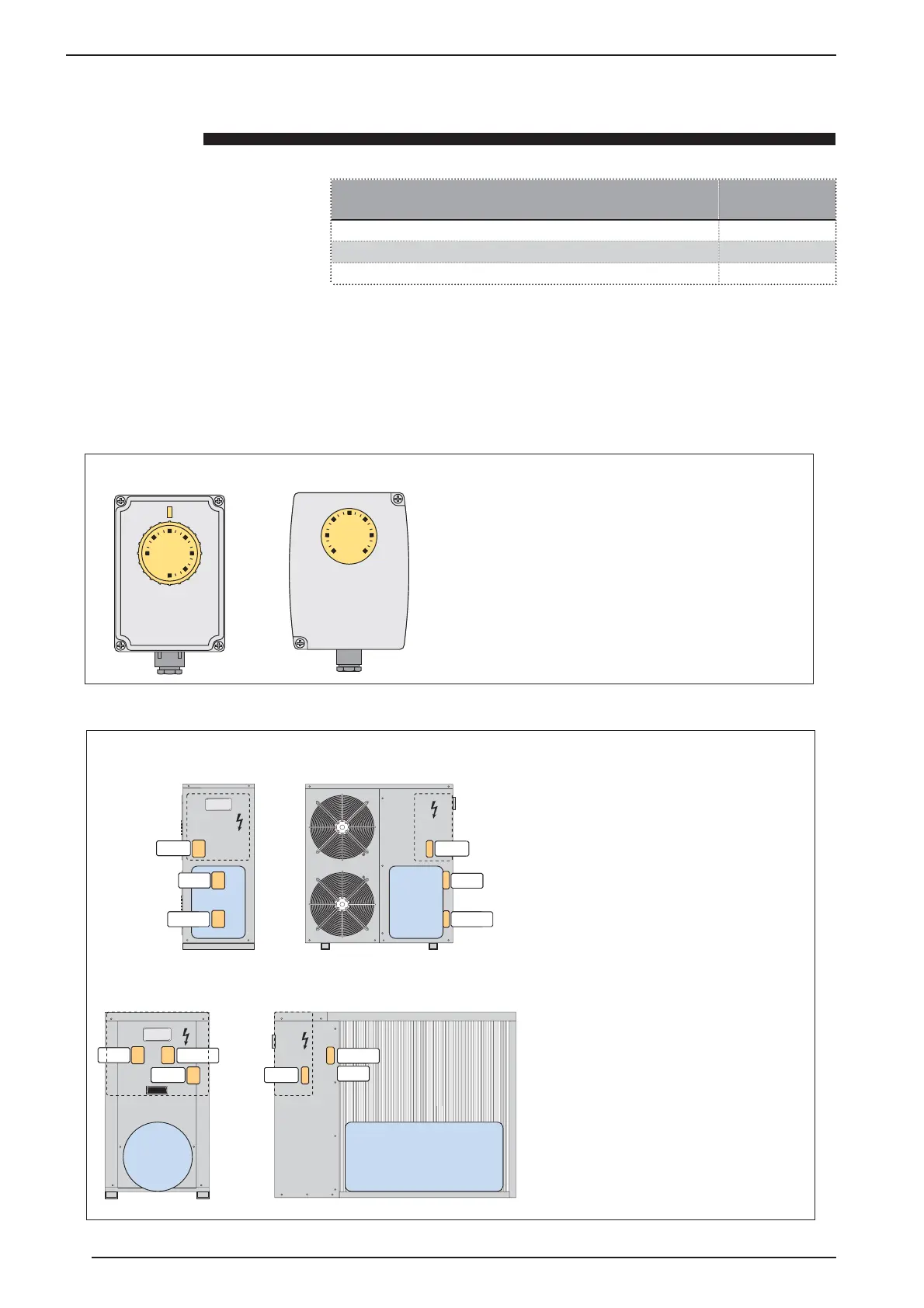

Thermostatregelung bei Ausführungen K
TLR / TSRE TMA
Thermostat
Wert der
Grundeinstellung
TMA Thermostat für Mindesttemperatur der Frischluft
5°C
TLR Betriebsthermostat des Widerstands
35°C
TSRE Sicherheitsthermostat
60°C
Bei den Ausführungen K verfügt das Gerät
über einen elektrischen Widerstand (bei
den kleineren Geräten ist der Widerstand
als Zubehör erhältlich und wird außen
montiert). Der Betrieb des Widerstands
wird nicht von der Mikrochiller-Karte
gesteuert, sondern durch eine Gruppe von
drei Thermostaten, die den elektrischen
Widerstand auf Grundlage der folgenden
Parameter einschalten:
• Wassertemperatur Pufferspeicher
• Außentemperatur
• Sicherheitsgrenze für die Wassertemperatur
Die oben aufgeführte Tabelle zeigt die
Grundeinstellungen für die verschiedenen
Thermostate. Der Widerstand ist aktiv, wenn
sowohl die Außentemperatur (TMA) als die
Temperatur des Wassers im Pufferspeicher
(TLR) geringer als die an den zugehörigen
Thermostaten eingerichteten Sollwerte.
Alle Sollwerte der Thermostate zur Steuerung
des elektrischen Widerstands können vom
Anwender, wie nachfolgend erläutert,
geändert werden.
ACHTUNG: Das Sicherheitsthermostat wird
während des Gerätebaus eingestellt und
blockiert. Eine Änderung dieses Thermostats
hat das Erlöschen der Garantie zur Folge.
Zur Änderung des Sollwertes der Thermostate genügt es,
den Wahlschalter bis zum gewünschten Temperaturwert
zu drehen.
Hinweis: Das Betriebsthermostat des Widerstands und
das Sicherheitsthermostat sind gleich, unterscheiden
sich jedoch durch ein Schild mit der Aufschrift TLR
(Betriebsthermostat) oder TSRE (Sicherheitsthermostat)
Position der Thermostate innerhalb der Geräte ANZ K
Modelle ANZK 0207 - 0257 - 0307 - 0417 - 0507 - 0807 - 0907
Modelle ANZK 1007 - 1507 - 2007
Änderung der Thermostatsollwerte bei den Modellen ANZ K
ACHTUNG:
Das Betriebsthermostat des Widerstands
und das Sicherheitsthermostat sind gleich,
unterscheiden sich jedoch durch ein Schild mit
der Aufschrift TLR (Betriebsthermostat) oder TSRE
(Sicherheitsthermostat).
Die auf dieser Seite angegebenen Positionen der
Thermostate sind beispielartig. Prüfen Sie vor
einer jeglichen Änderung an den Sollwerten der
Thermostate deren Kennschild.
Das Sicherheitsthermostat TMA wird automatisch
zurückgesetzt, so dass bei seinem Auslösen nur
der Widerstand ausgeschaltet werden muss.
Es wird darauf hingewiesen, dass
eine jegliche Veränderung am
Sicherheitsthermostat das Verfallen der
Garantie für das Gerät bewirkt.
