AERMEC PR 3 - Page 15

76 543 21
M7
6 543 21
IAD
MAX 30 m

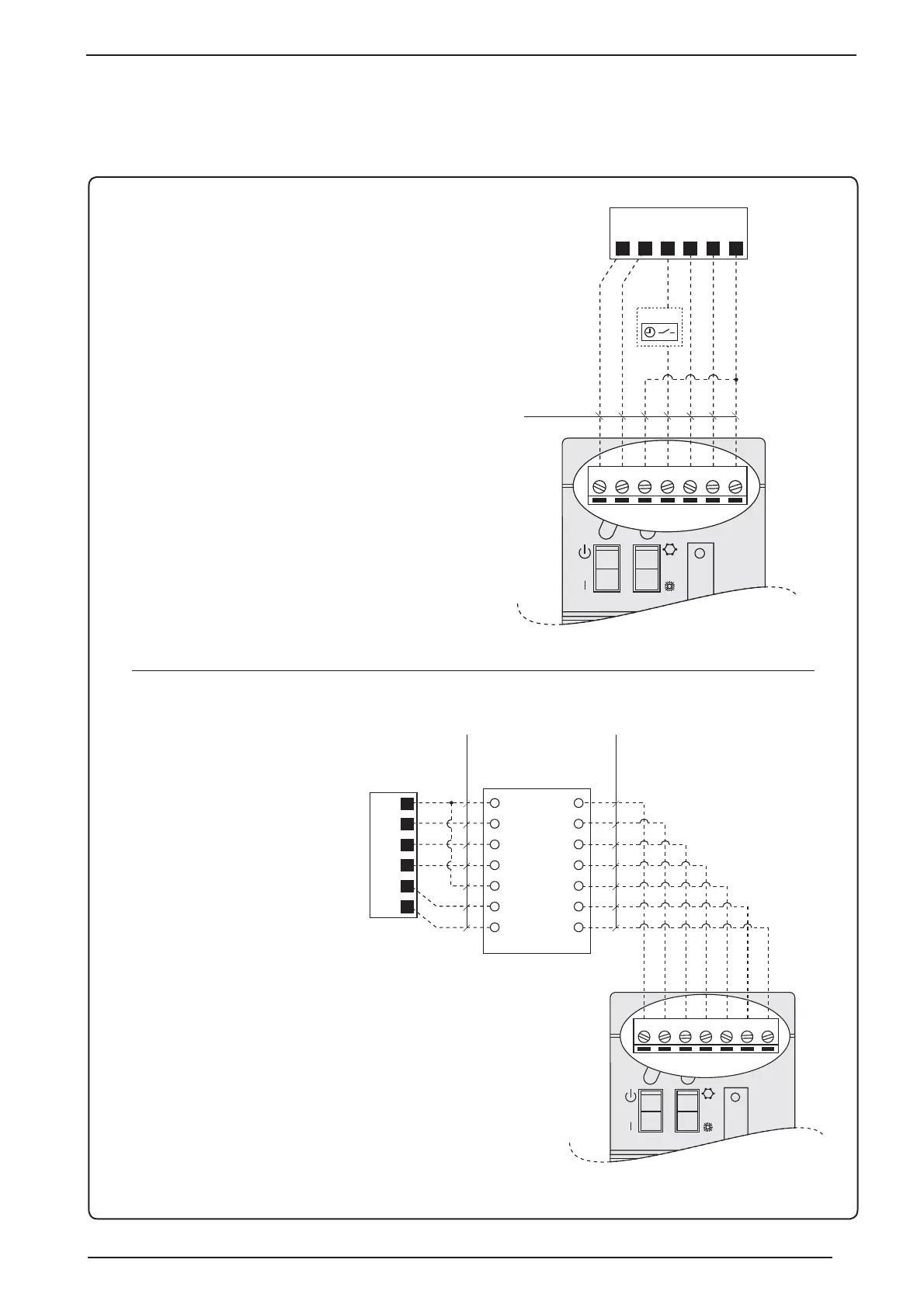

Connexion PR3 - Unité avec GR3, distance maximale 30 mètres
• Il faut utiliser un câble à 6 pôles, d'une section minimale
de 0,5 mm
2
. Le blindage du câble n'est pas nécessaire.
• Les connexions doivent être effectuées entre le bornier
du panneau PR3 et le bornier correspondant M7 situé sur
la carte GR3.
• Au moment de la connexion, il est obligatoire d'effectuer
un pontage sur le bornier du PR3 entre le pôle 1 et le pôle
2, comme indiqué sur le schéma.
• La distance maximale de connexion dans ces condi-
tions est de 30 m.
IAD = Contact interrupteur auxiliaire
76 543 21
M2
7
6
5
4
3
2
1
M1
1
2
3
4
5
6
7
M7
6 543 21
SDP
MAX 1 m MAX 150 m
• Pour des distances dépassant 30 m et allant jusqu'à 150
m maximum, il faut interposer la carte SDP. L’accessoire
SDP doit être installé sur la machine, à l'intérieur du tableau
électrique.
• Dans ce cas, le pontage à effectuer est entre le pôle 1 et
le pôle 5 de la carte SDP, côté machine. Entre le panneau
PR3 et la carte SDP, la connexion doit être effectuée point-
point.
Connexion PR3 - Unité avec GR3, distance maximale 150 mètres
15
