AERMEC PR 3 - Branchements Électriques

8A 5 5A 10A 10 14 6 6A
76 543 21
AE AE COM IA C/F 0V 24V

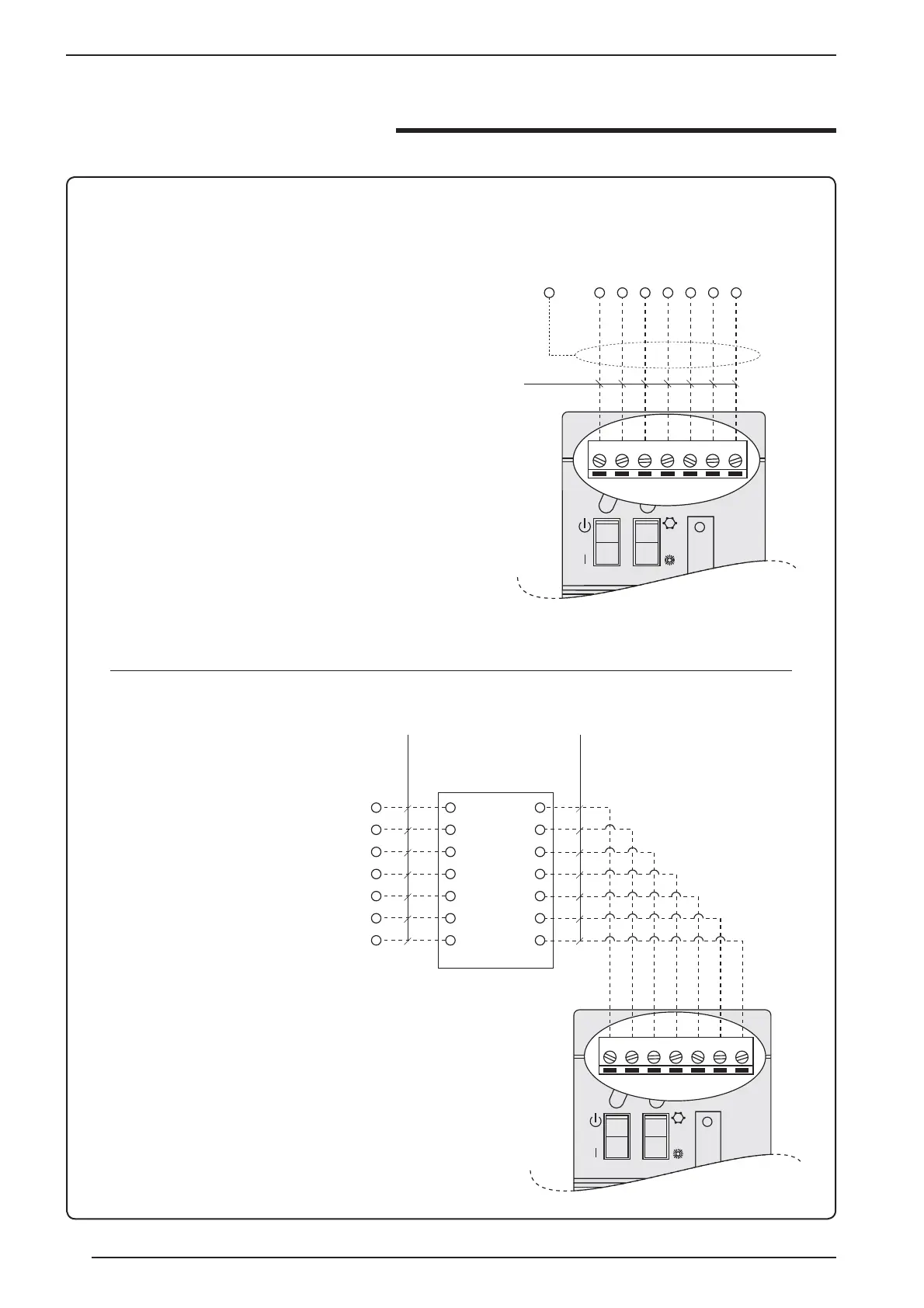

Branchements électriques
MAX 30 m
Connexion PR3 - Unité avec MICROCHILLER, distance maximale 30 mètres
• Il faut utiliser un câble à 7 pôles - blindage, d'une section
minimale de 0,5 mm
2
.
• Les connexions doivent être effectuées entre le bornier
du panneau PR3 et le bornier correspondant de renvoi sur
la machine, selon le schéma joint.
• Connecter le blindage du câble au signal GND présent
sur le pôle 8A du bornier de renvoi.
• La distance maximale de connexion dans ces condi-
tions est de 30 m.
AE = Contact alarmes
COM = Commun
IA = Contact interrupteur auxiliaire
C/F = Signal commande saison
76 543 21
AE AE COM IA C/F 0V 24V
M2
7
6
5
4
3
2
1
M1
1
2
3
4
5
6
7
6A
6
14
10
10A
5A
5
SDP
MAX 1 m MAX 150 m
• Pour des distances dépassant 30 m et allant jusqu'à 150
m maximum, il faut interposer la carte SDP. L’accessoire
SDP doit être installé sur la machine, à l'intérieur du ta-
bleau électrique.
• Pour ce type de connexion, il n'est pas nécessaire de
connecter le blindage du câble.
Connexion PR3 - Unité avec MICROCHILLER, distance maximale 150 mètres
