56 789101112 34
76 543 21
TRA
TWS
AE-N
AE-L
COM
IA
C/F
0V
15V

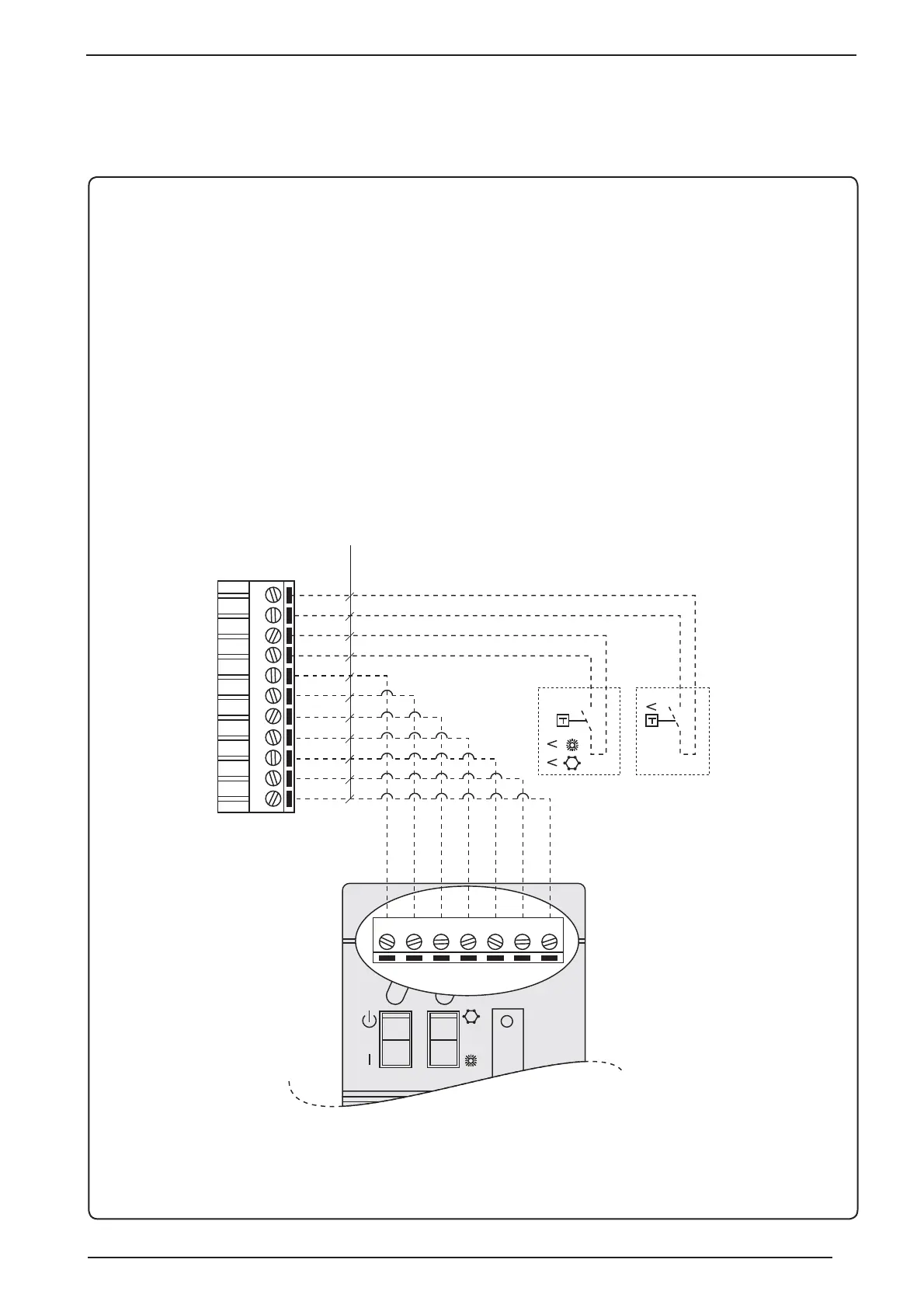

Verbindung PR3 - Einheit mit MODUCONTROL
• Es ist ein 7-adriges Kabel mit mindestens 0,5 mm
2
Quer-
schnitt einzusetzen. Die Abschirmung ist nicht erforderlich.
• Die Verbindungen müssen zwischen der Klemmleiste
der Bedientafel PR3 und der entsprechenden Anschluss-
Klemmleiste am Gerät gemäß beiliegendem Schaltplan er-
folgen.
• Unter diesen Bedingungen beträgt der maximale Verbin-
dungsabstand 150 m.
AE-N = Alarmkontakt (Nullleiter)
AE-L = Alarmkontakt (Leitung)
COM = Gemeinsamer Leiter
IA = Kontakt Nebenschalter
C/F = Jahreszeit-Steuersignal
TRA = Jahreszeitumschaltkontakt
TWS = Thermostatkontakt Trinkwassererwärmung
MAX 150 m
21
