AERMEC PR 3 - Page 25

76 543 21
M7
6 543 21
IAD
MÁX 30 m

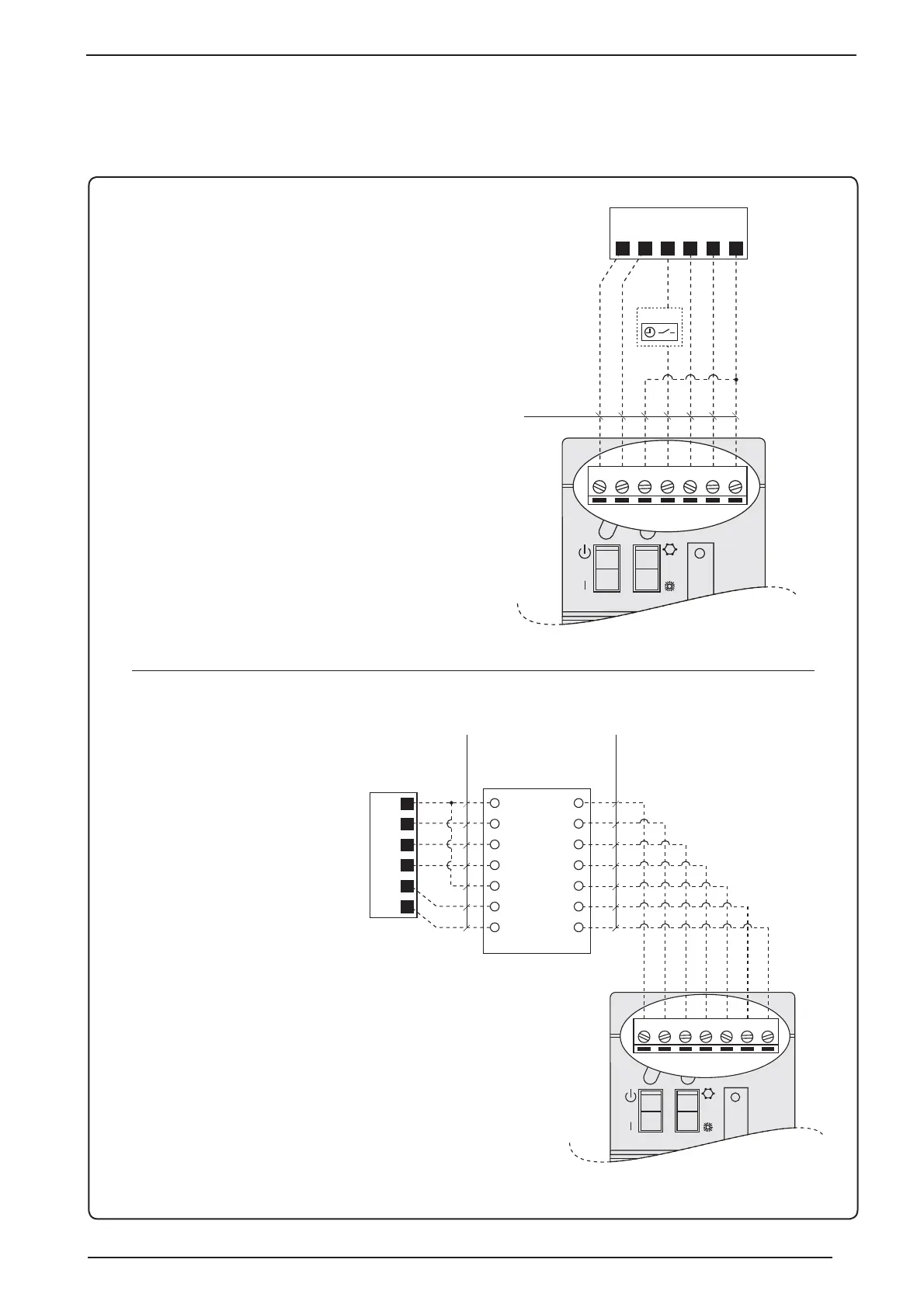

Conexión PR3 - Unidad con GR3, distancia máxima de 30 metros
• Es necesario usar un cable de 6 polos, con sección de
al menos 0,5 mm
2
. No es necesario el cable apantallado.
• Las conexiones se deben hacer entre el bornero del pa-
nel PR3 y el bornero correspondiente M7 presente en la
tarjeta GR3.
• En fase de conexión es obligatorio realizar un puente
en el bornero del PR3 entre el polo 1 y el polo 2, como se
indica en el esquema.
• La distancia máxima de conexión en estas condiciones
es de 30 m.
IAD = Contacto interruptor auxiliar
76 543 21
M2
7
6
5
4
3
2
1
M1
1
2
3
4
5
6
7
M7
6 543 21
SDP
MÁX 1 m MÁX 150 m
• Para distancias superiores a 30 m y hasta un máximo de
150 m, se debe interponer la tarjeta SDP. El accesorio SDP
se debe montar en la máquina dentro del cuadro eléctrico.
• En este caso el puente a realizar es entre el polo 1 y el
polo 5 de la tarjeta SDP, en el lado máquina. Entre el panel
PR3 y la tarjeta SDP la conexión se debe realizar punto-
punto.
Conexión PR3 - Unidad con GR3, distancia máxima de 150 metros
25
