10 22/10 – 5905355_00
7 VISUALIZZAZIONI DEL PANNELLO
Il pannello VMF-FMD, come evidenziato nel paragrafo delle applicazioni, può essere usato in installazioni di diversa complessità e quindi si ha l’esigenza di prevedere delle visualizza-
zioni speciche per individuare eventuali anomalie o particolari condizioni di funzionamento dell’impianto.

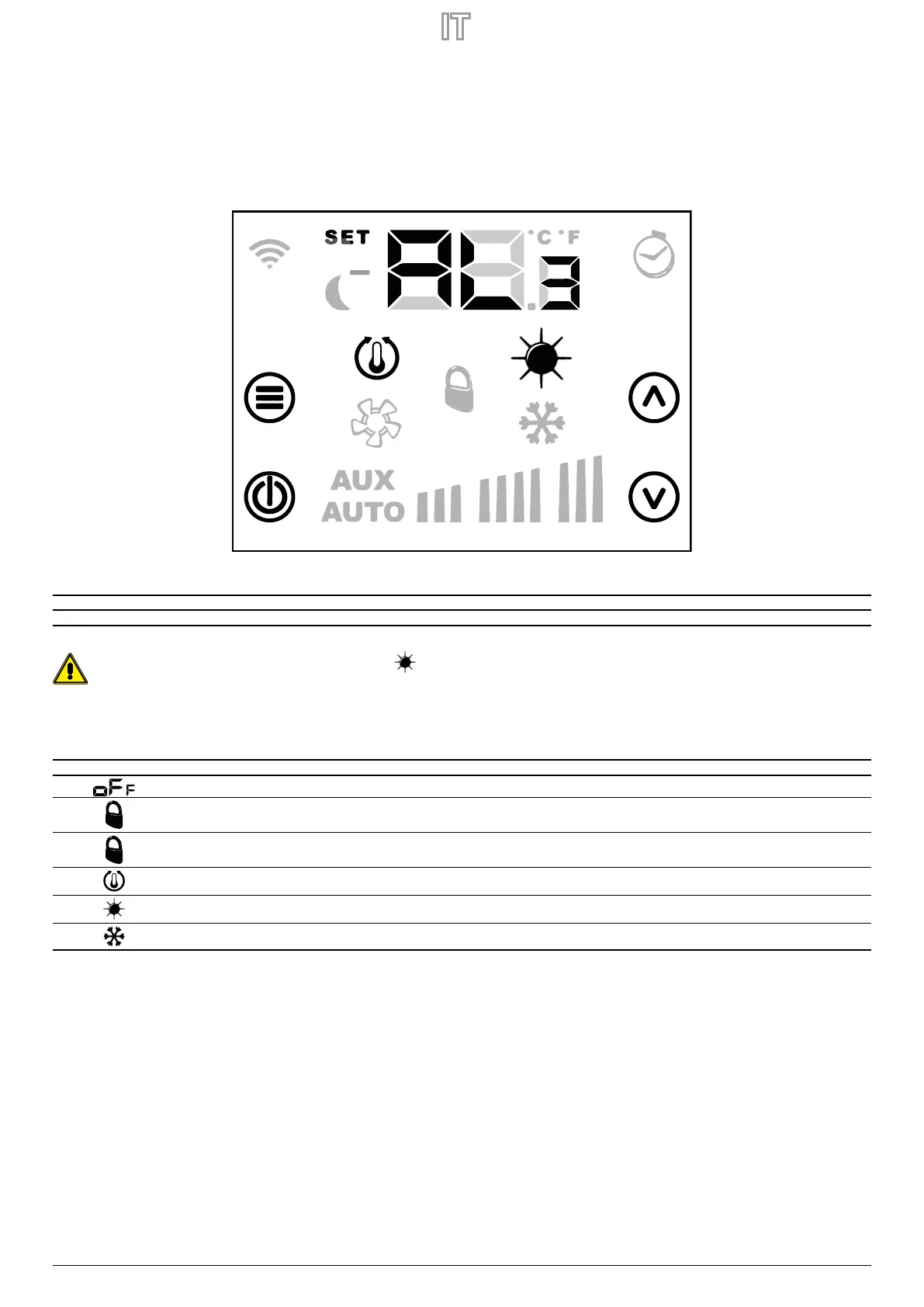

VISUALIZZAZIONE DEGLI ALLARMI
Il pannello VMF-FMD prevede la visualizzazione di alcune anomalie che possono essere presenti nel termostato, questi malfunzionamenti sono indicati tramite una stringa “AL” seguita
da un codice, vedi esempio riportato di seguito:
La codica degli allarmi è rappresentata nella tabella seguente:
Codice allarme Descrizione
AL3
1
Guasto sonda ambiente presente a bordo del pannello VMF-FMD
In caso di allarme antigelo si avrà la visualizzazione dell’icona
lampeggiante.
VISUALIZZAZIONE DI PARTICOLARI CONDIZIONI DI FUNZIONAMENTO
Di seguito si riporta una tabella che descrive brevemente alcune combinazioni di visualizzazioni che rappresentano particolari condizioni di funzionamento del termostato:
Simbolo Stato simbolo Descrizione dello stato di funzionamento
ON Termostato disabilitato
ON Modo di funzionamento del termostato forzato da supervisore
LAMPEGGIANTE Il termostato è fuoriuscito dal blocco di funzionamento del supervisore (tempo massimo di 45 minuti)
ON Richiesta da termostato
ON Funzionamento a caldo del termostato
ON Funzionamento a freddo del termostato
