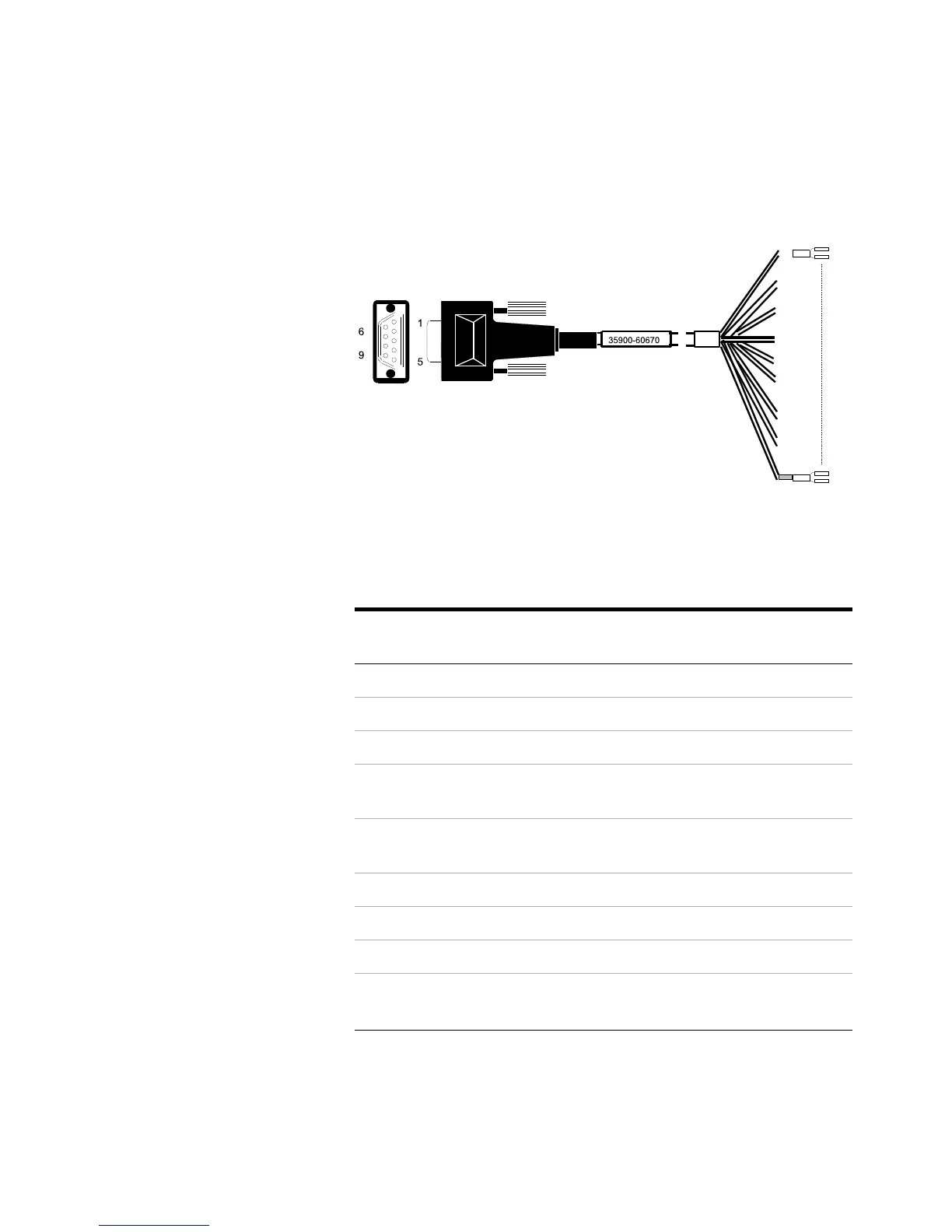

Remote start/stop cable
The pin assignments for the remote start/stop cable are
listed in Table 4.
Table 4 Remote start/stop cable connections
Connector 1,
9-pin male
Connector 2, wire color Signal
1 Black Digital ground
2 White Prepare (low tone)
3 Red Start (low tone)
4 Green Start relay (closed during
start)
5 Brown Start relay (closed during
start)
6 Blue Open circuit
7 Orange Ready (high true input)
8 Yellow Stop (low tone)
9 Violet Open circuit
Connector 1
Connector 2
