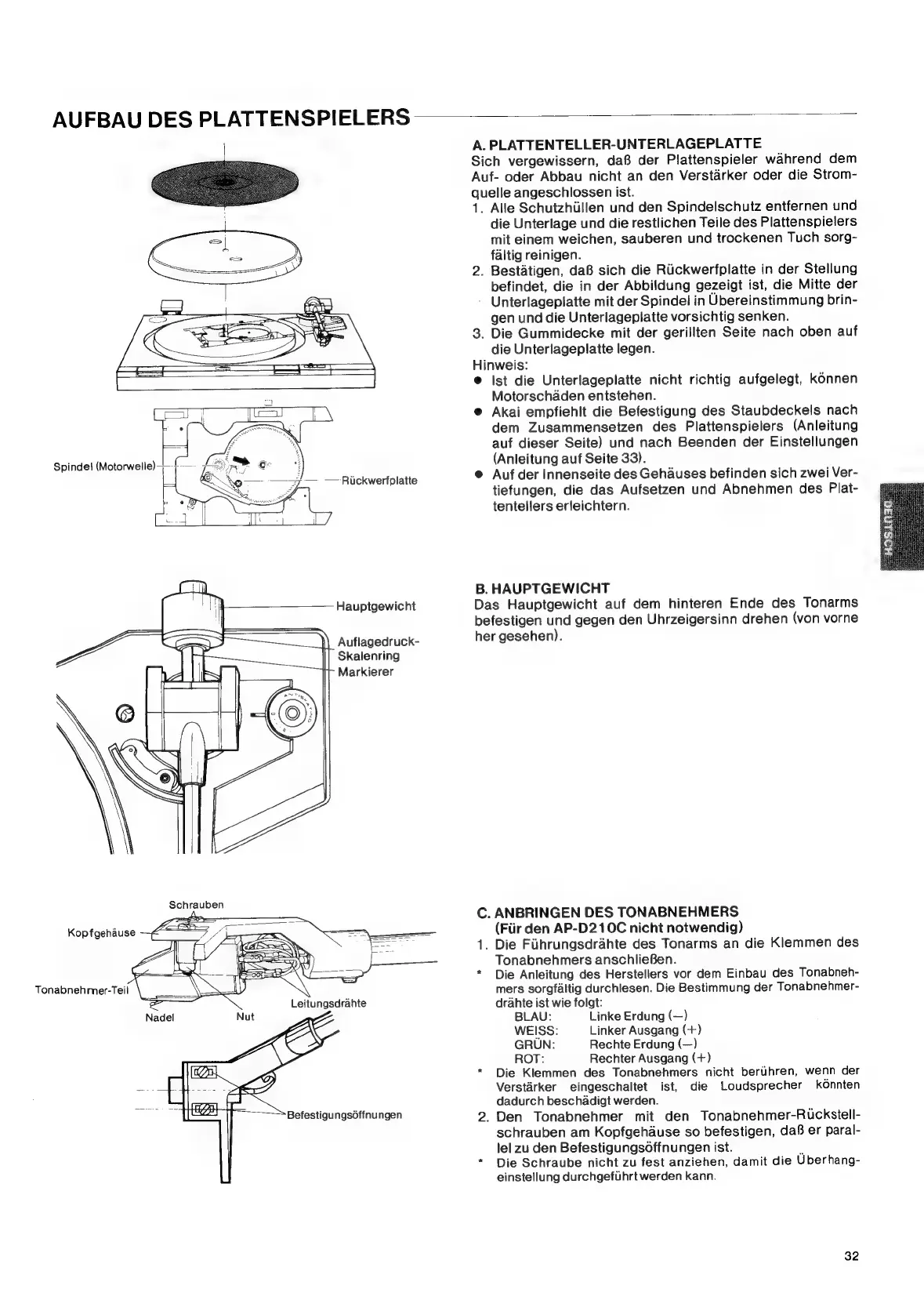

AUFBAU DES PLATTENSPIELERS
Hauptgewicht
Auflagedruck-
Skalenring
Markierer
A. PLATTENTELLER-UNTERLAGEPLATTE
Sich vergewissern, da8 der Plattenspieler wahrend dem
Auf-
oder
Abbau
nicht
an
den
Verstarker
oder
die
Strom-
quelle angeschlossen ist.
1. Alle Schutzhiillen und den Spindelschutz entfernen und
die Unterlage und die restlichen Teile des Plattenspielers
mit einem weichen, sauberen und trockenen Tuch sorg-
faltig reinigen.
2. Bestatigen, daB sich die Ruckwerfplatte in der Stellung
befindet, die in der Abbildung gezeigt ist, die Mitte der
Unterlageplatte mit der Spindel in Ubereinstimmung brin-
gen und die Unterlageplatte vorsichtig senken.
3. Die Gummidecke mit der gerillten Seite nach oben auf
die Unterlageplatte legen.
Hinweis:
@ Ist die Unterlageplatte nicht richtig aufgelegt, konnen
Motorschaden entstehen.
® Akai empfiehlt die Befestigung des Staubdeckels nach
dem Zusammensetzen des Plattenspielers (Anleitung
auf dieser Seite) und nach Beenden der Einstellungen
(Anleitung auf Seite 33).
e@ Auf der Innenseite des Gehauses befinden sich zwei Ver-
tiefungen, die das Aufsetzen und Abnehmen des Plat-
tentellers erleichtern.
B. HAUPTGEWICHT
Das Hauptgewicht auf dem hinteren Ende des Tonarms
befestigen
und
gegen
den
Uhrzeigersinn
drehen
(von
vorne
her gesehen).
C. ANBRINGEN DES TONABNEHMERS
(Fuir den AP-D210C nicht notwendig)
1. Die Fiihrungsdrahte des Tonarms an die Klemmen des
Tonabnehmers anschlieBen.
*
Die
Anleitung
des
Herstellers
vor
dem
Einbau
des
Tonabneh-
mers
sorgfaltig
durchlesen.
Die
Bestimmung
der
Tonabnehmer-
drahte
ist
wie
folgt:
BLAU: Linke Erdung (—)
WEISS: Linker Ausgang (+)
GRUN: Rechte Erdung (—)
ROT: Rechter Ausgang (+)
*
Die
Klemmen
des
Tonabnehmers
nicht
beriihren,
wenn
der
Verstarker
eingeschaltet
ist,
die
Loudsprecher
k6nnten
dadurch
beschadigt
werden.
2. Den Tonabnehmer mit den Tonabnehmer-Ruckstell-
schrauben am Kopfgehduse so befestigen, daB8 er paral-
lel zu den Befestigungsoffnungen ist. 7
*
Die
Schraube
nicht
zu
fest
anziehen,
damit
die
Uberhang-
einstellung
durchgefithrt
werden
kann.
32
